Пример из библиотеки

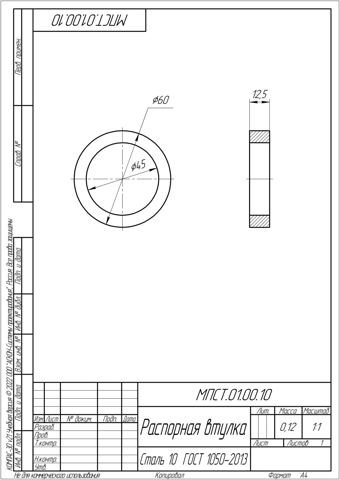

МПСТ.01.00.10 Распорная втулка

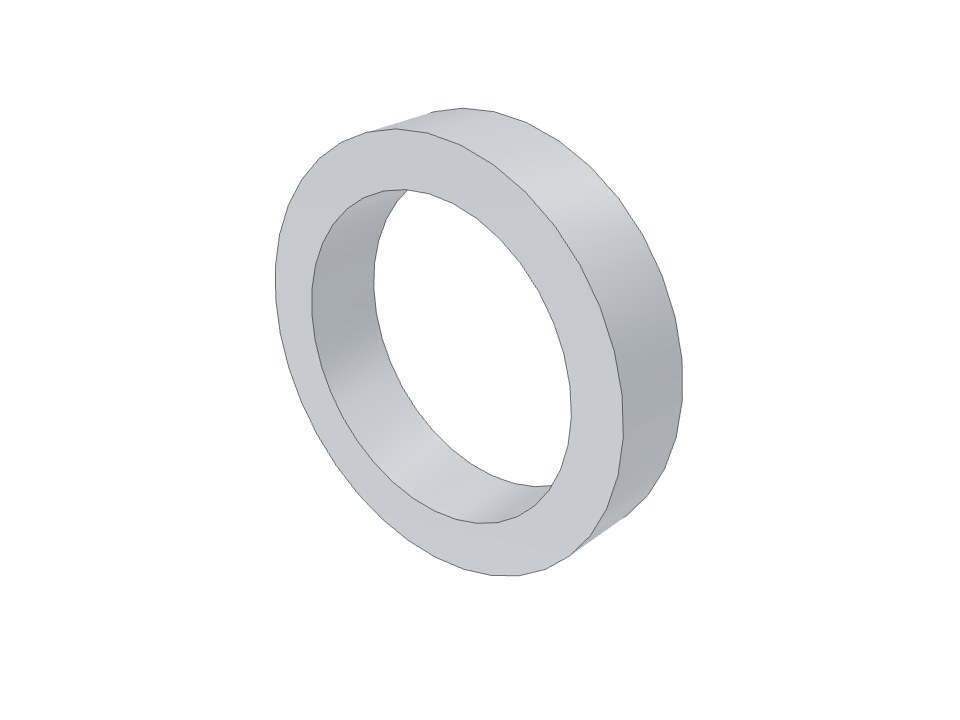

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено3
Время постройки4мин

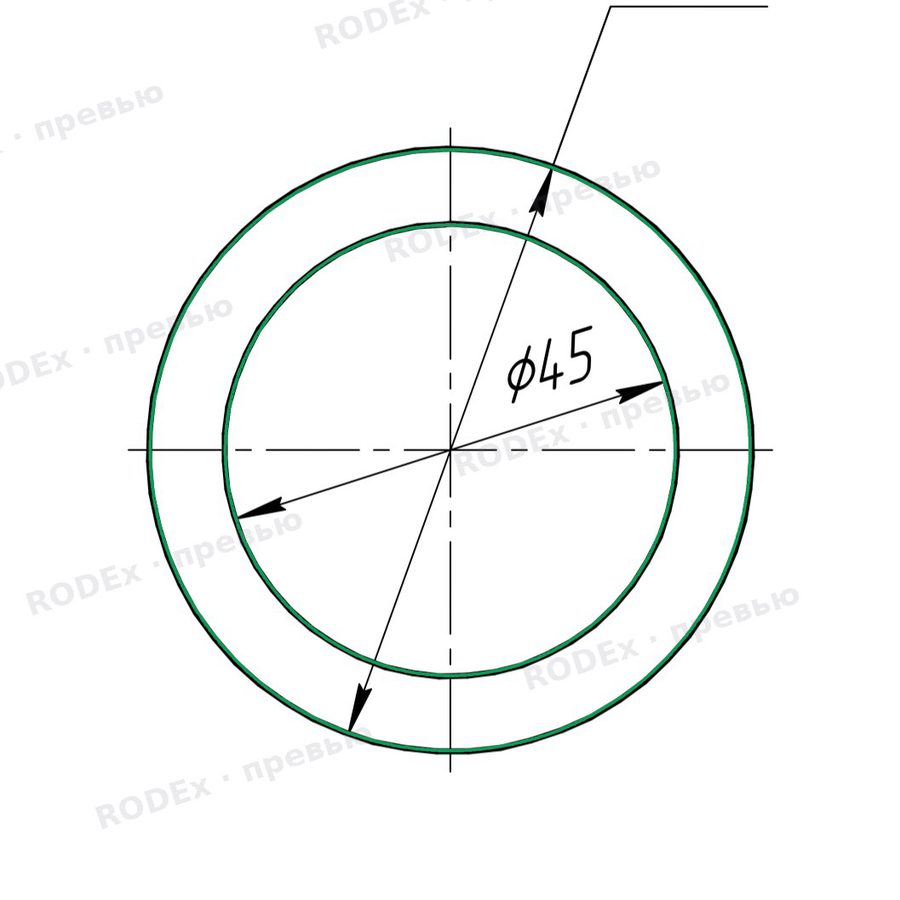

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø60 | наружная цилиндрическая поверхность — диаметрально противоположная точка | 60 | 60,000 | совпадает |
| Ø45 | внутреннее отверстие — диаметрально противоположная точка | 45 | 45,000 | совпадает |
| 12,5 | левый торец — правый торец (вид слева, разрез) | 12,5 | 12,500 | совпадает |
