D1000536 v3 BAFFLE BRACE BRACKET — кронштейн

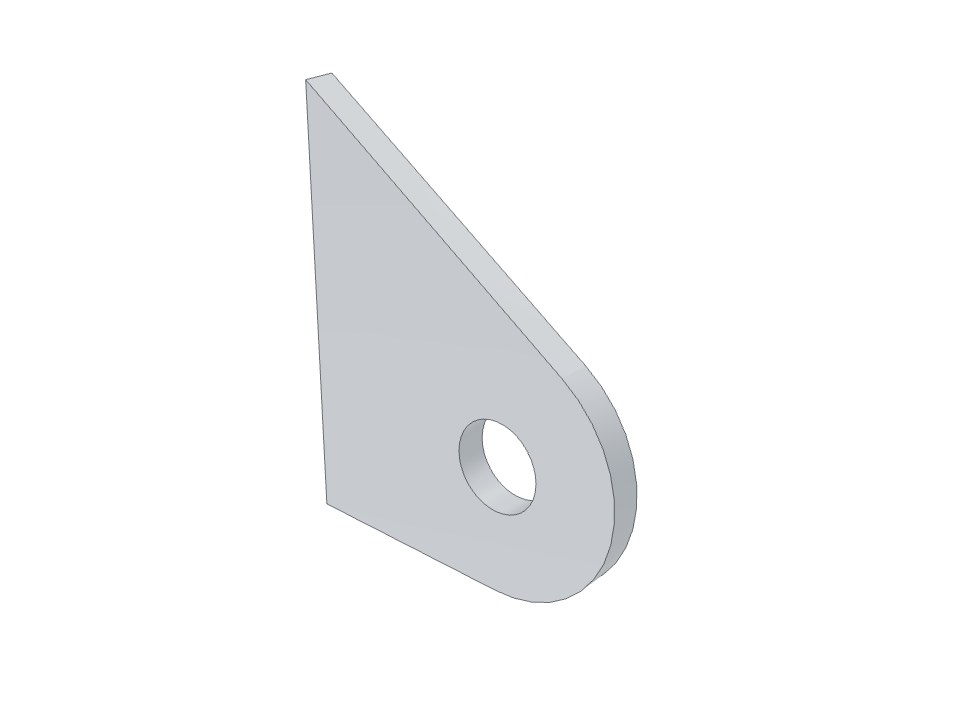

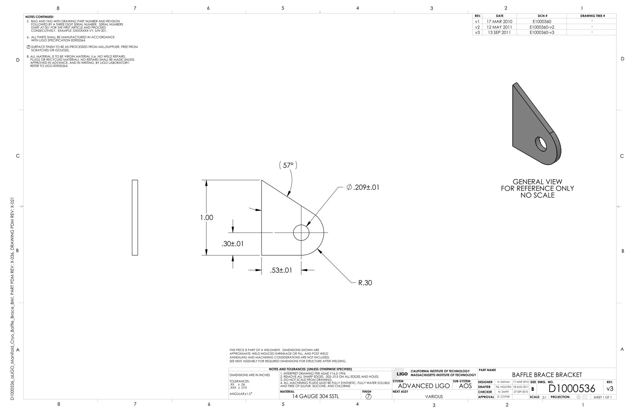

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено6
Время постройки9мин

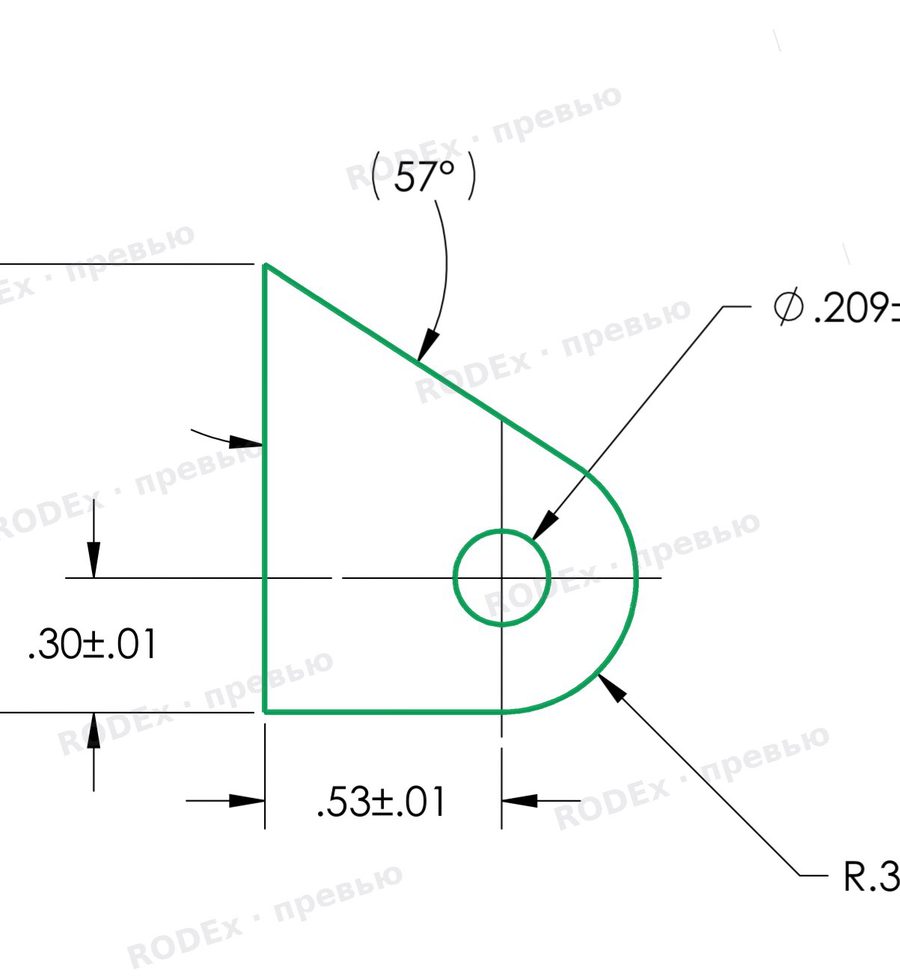

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 1.00 | нижняя кромка — верхний угол левой кромки | 25,400 | 25,400 | совпадает |
| .30±.01 | нижняя кромка — ось отверстия Ø.209 | 7,620 | 7,620 | совпадает |
| .53±.01 | левая кромка — ось отверстия Ø.209 | 13,462 | 13,462 | совпадает |
| Ø.209±.01 | отверстие | 5,309 | 5,309 | совпадает |
| R.30 | дуга конца — центр на оси отверстия | 7,620 | 7,620 | совпадает |
| (57°) справочный | левая кромка — наклонная кромка | 57° | 57,11° | по числу — рисунок листа отличается |
