Пример из библиотеки

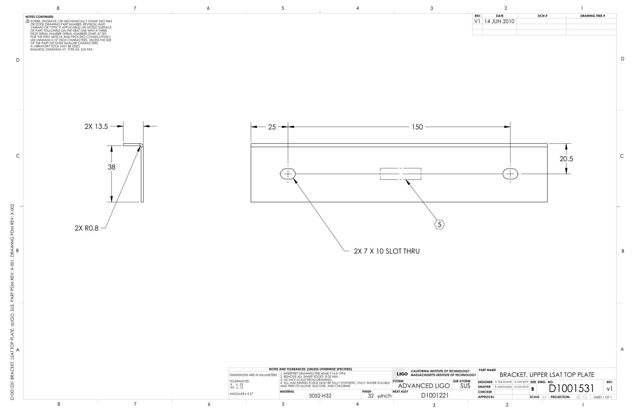

D1001531 BRACKET, UPPER LSAT TOP PLATE

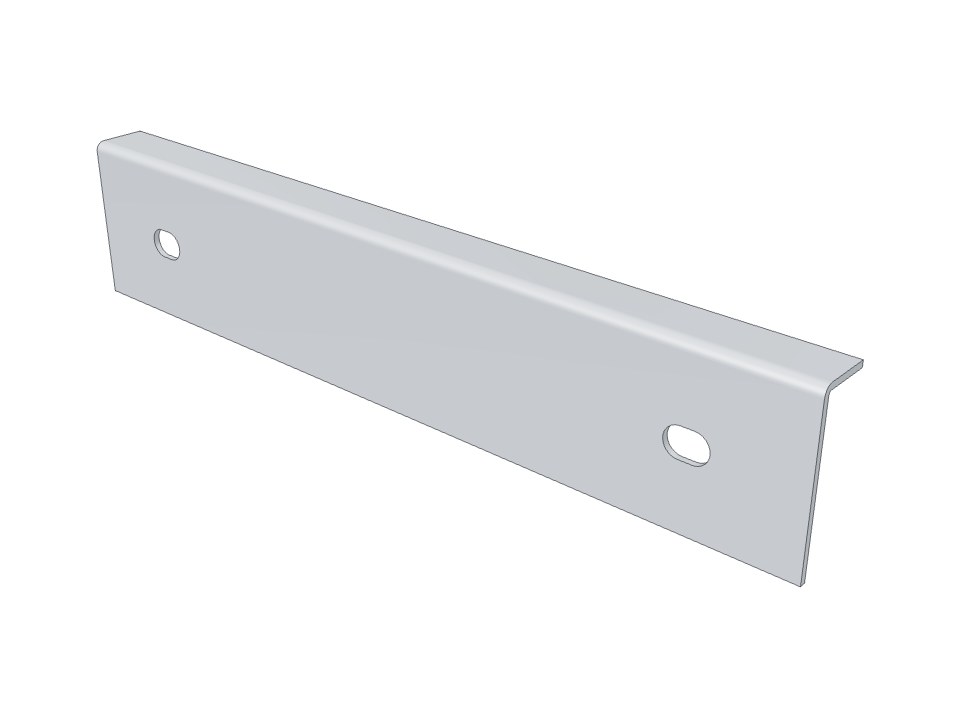

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено8
Время постройки10мин

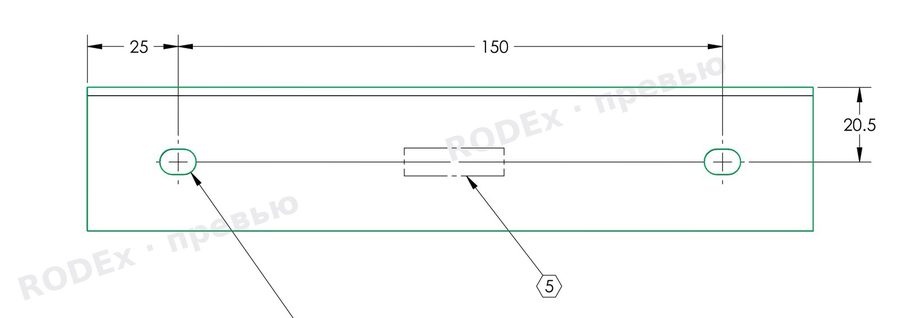

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 25 | левый торец — центр левого паза | 25 | 25,0 | совпадает |
| 150 | центр левого паза — центр правого паза | 150 | 150,0 | совпадает |
| 20,5 | верхняя наружная грань (верх полки) — ось пазов | 20,5 | 20,5 | совпадает |
| 2X 13,5 | торец полки — наружная (лицевая) грань стенки | 13,5 | 13,5 | совпадает |
| 38 | внутренняя грань полки — нижняя кромка стенки | 38 | 38,0 | совпадает |
| 2X R0,8 | внутренний радиус гиба | 0,8 | 0,8 | совпадает |
| 7 (паз 7×10) | верхняя — нижняя кромка паза | 7 | 7,0 | совпадает |
| 10 (паз 7×10) | левый — правый край паза | 10 | 10,0 | совпадает |
