Пример из библиотеки

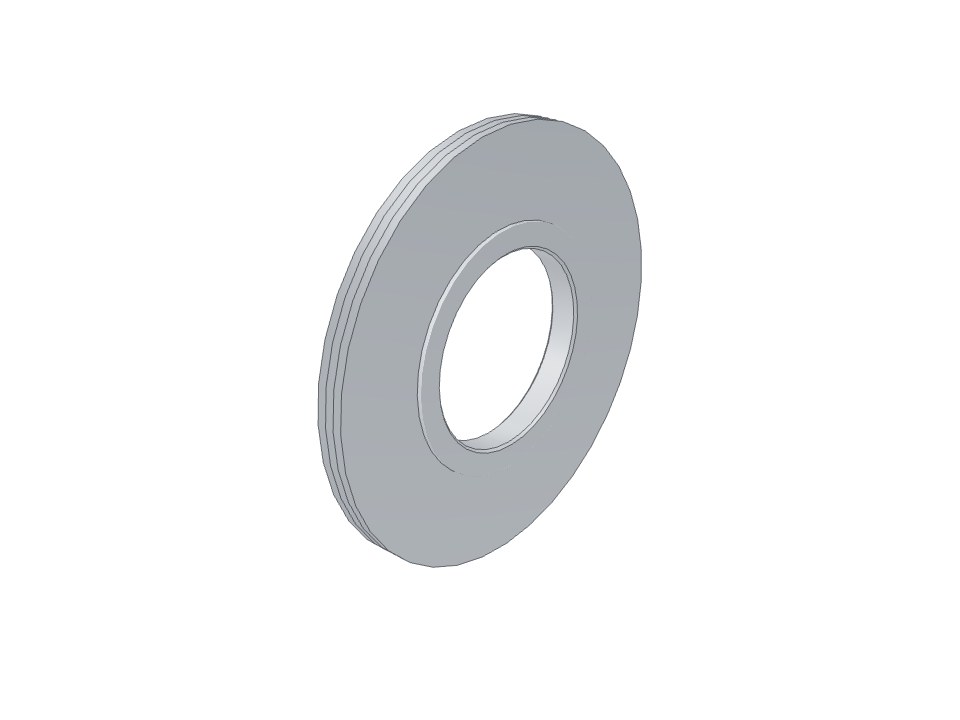

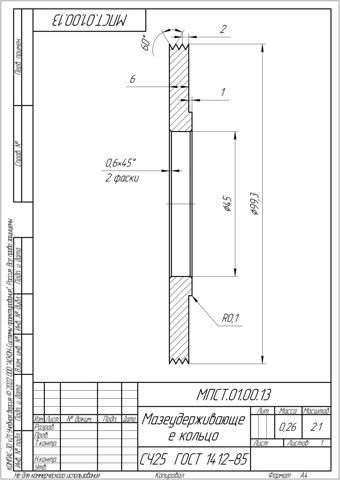

МПСТ.01.00.13 Мазеудерживающее кольцо
3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено8
Время постройки8мин

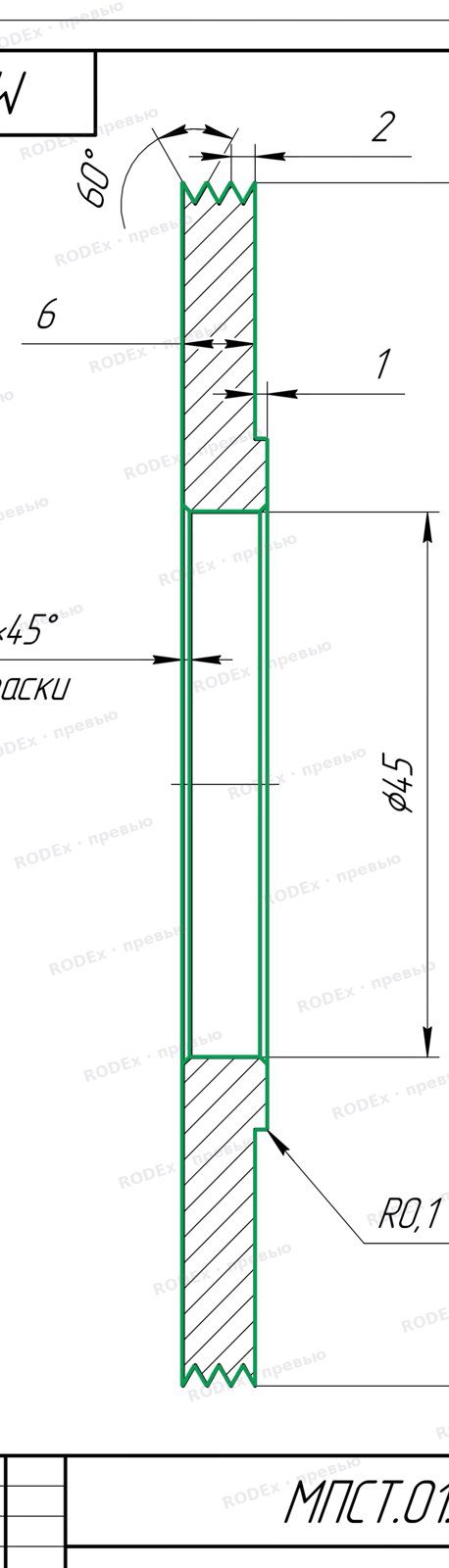

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø99,3 | вершины канавок сверху — вершины снизу (наружный Ø обода) | 99,3 | 99,3 | совпадает |
| Ø45 | образующая отверстия сверху — снизу | 45 | 45,0 | совпадает |
| 6 | левый торец обода — правый торец обода | 6 | 6,0 | совпадает |
| 1 | правый торец обода — торец ступицы | 1 | 1,0 | совпадает |
| 2 | вершина зубца — соседняя вершина (шаг канавок) | 2 | 2,0 | совпадает |
| 60° | две стороны канавки | 60° | 60° | совпадает |
| 0,6×45°, 2 фаски | торец — начало фаски отверстия Ø45 (оба края) | 0,6 | 0,6 | совпадает |
| R0,1 | скругление наружной кромки ступицы | 0,1 | 0,1 | совпадает |
Похожий чертёж?
