Nose Plate

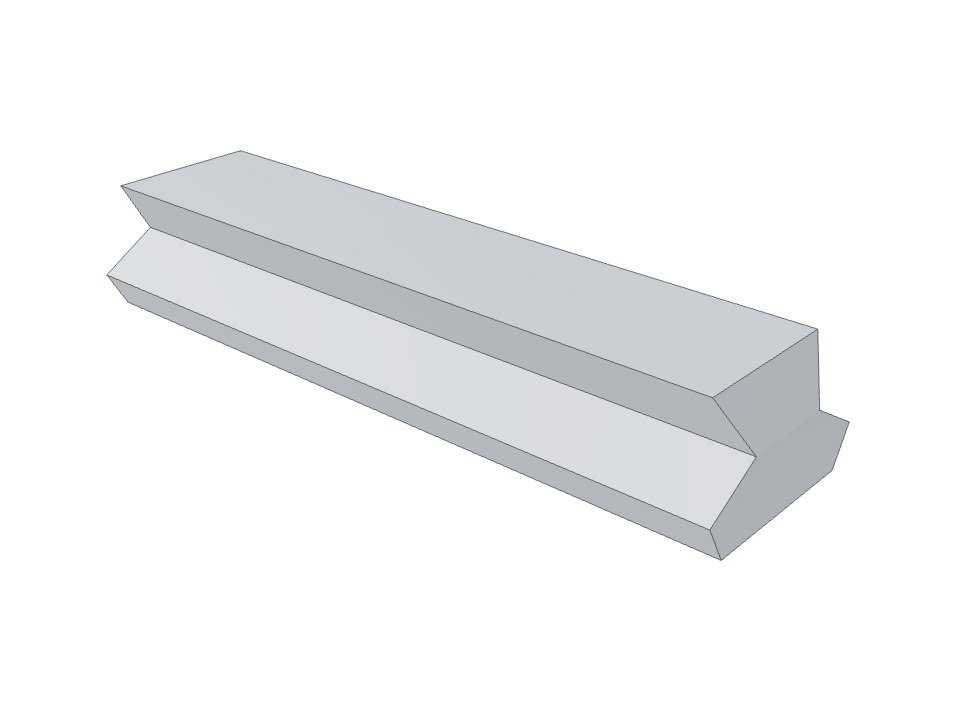

3D-модель по чертежу: каждый размер чертежа измерен на модели.

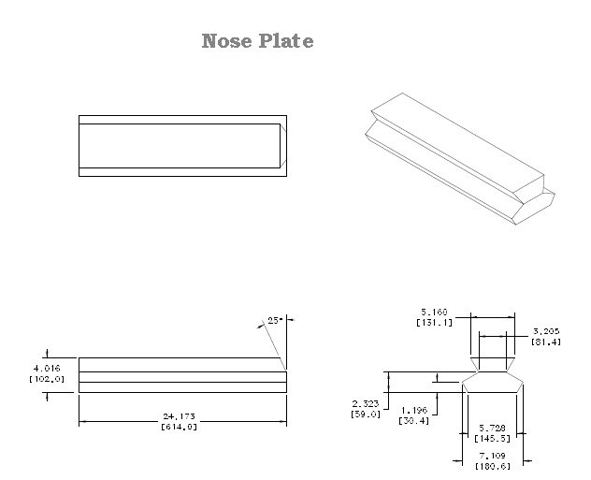

сканамериканский чертёж

Тяните мышью или пальцем — модель поворачивается.

КлассПростая600 ₽

Размеров сверено9

Время постройки10мин

Сверка размеров

9 из 10 размеров чертежа подтверждены на модели

Размер	Где	Чертёж	Модель	Статус
24.173 [614.0]	левый торец — правый торец нижней части (полная длина)	613,994	613,994	совпадает
4.016 [102.0]	нижняя грань — верхняя грань	102,006	102,006	совпадает
25°	наклонный торец верхней части — вертикаль (торец нижней части)	25°	25,000°	совпадает
5.160 [131.1]	левая верхняя кромка — правая верхняя кромка	131,064	131,064	совпадает
3.205 [81.4]	левое ребро перешейка — правое ребро перешейка	81,407	81,407	совпадает
2.323 [59.0]	нижняя грань — плоскость перешейка	59,004	59,004	совпадает
1.196 [30.4]	нижняя грань — рёбра наибольшей ширины	30,378	30,378	совпадает
5.728 [145.5]	левая нижняя кромка — правая нижняя кромка	145,491	145,491	совпадает
7.109 [180.6]	левое ребро наибольшей ширины — правое	180,569	180,569	совпадает
1.693 (выведено 4.016 − 2.323)	плоскость перешейка — верхняя грань	43,002	43,002	выведено из цепочки

Исходный чертёж — открытый источник. Чертежи клиентов в библиотеке не публикуем.
