Пример из библиотеки
Проставка (Д16Т)

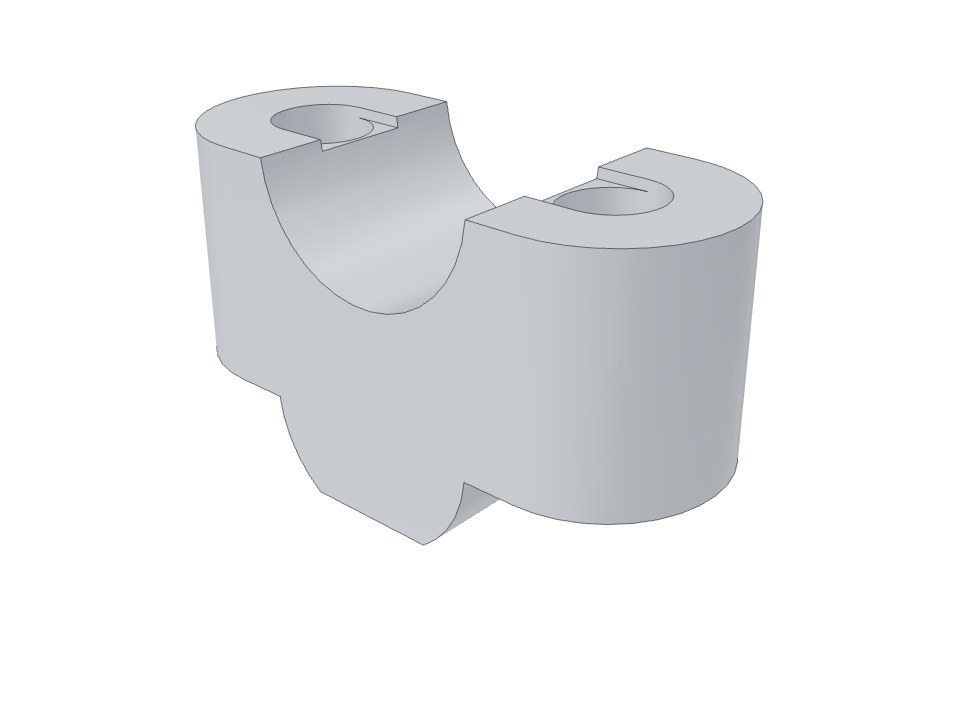

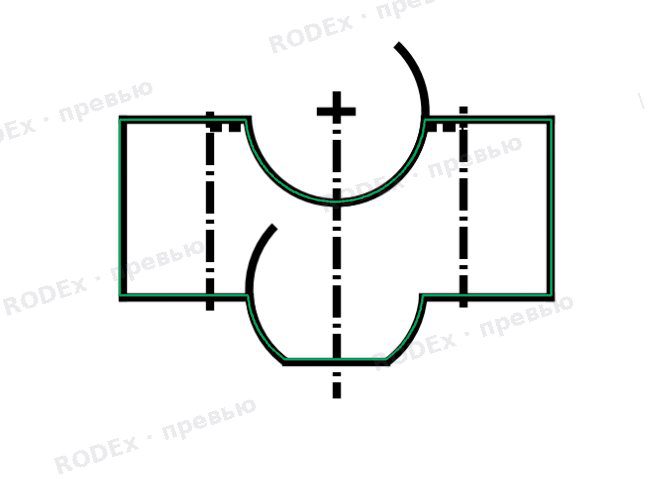

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено12
Время постройки8мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 30 | верхняя грань корпуса — нижняя плоскость прилива | 30 | 30,000 | совпадает |
| 8±0,5 | нижняя плоскость прилива — нижняя грань корпуса | 8 | 8,000 | совпадает |
| 1 | центр выемки Ø22,5 — верхняя грань корпуса (центр выше грани) | 1 | 1,000 | совпадает |
| 1 | центр прилива Ø22 — нижняя грань корпуса (центр выше грани) | 1 | 1,000 | совпадает |
| 1 | верхняя грань — дно паза 9 у отверстия | 1 | 1,000 | совпадает |
| Ø22 | дуга прилива снизу (ось поперёк детали) | 22 | 22,000 | совпадает |
| Ø22,5 | дуга выемки сверху (ось поперёк детали) | 22,5 | 22,500 | совпадает |
| Ø22±0,5 | боковая грань — боковая грань (ширина планки) | 22 | 22,000 | совпадает |
| 54±0,5 | торец R11 слева — торец R11 справа | 54 | 54,000 | совпадает |
| R11 | скругление торца (центр = центр отв. Ø9) | 11 | 11,000 | совпадает |
| 9 | боковая стенка паза — боковая стенка паза (ширина паза) | 9 | 9,000 | совпадает |
| Ø9 | отверстие в центре R11 (два) | 9 | 9,000 | совпадает |
