Пример из библиотеки
NW160 пластина

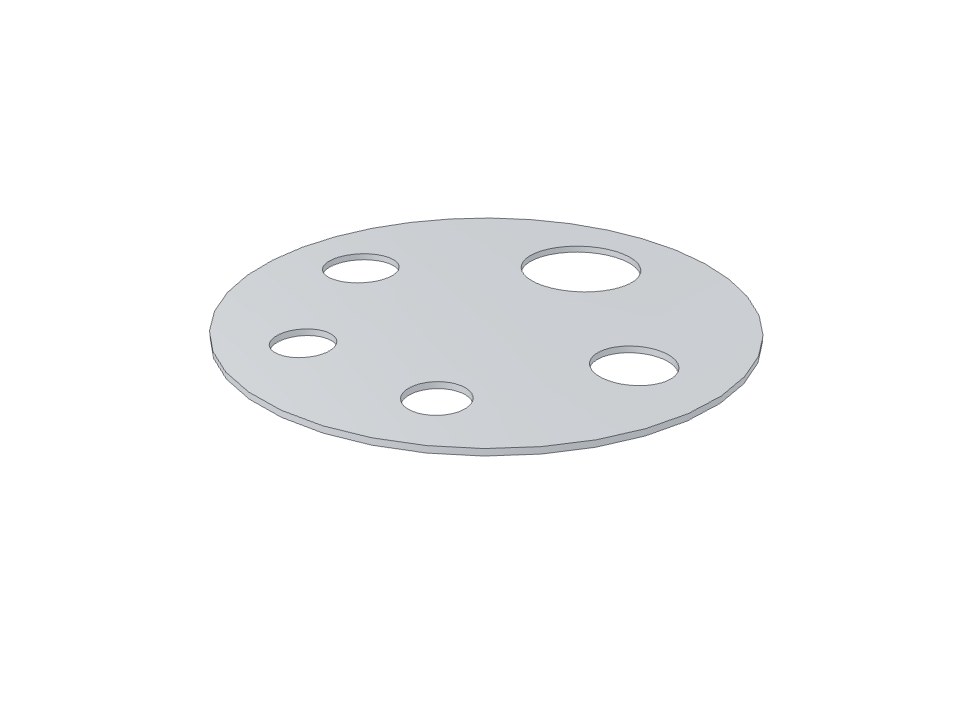

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено13
Время постройки9мин

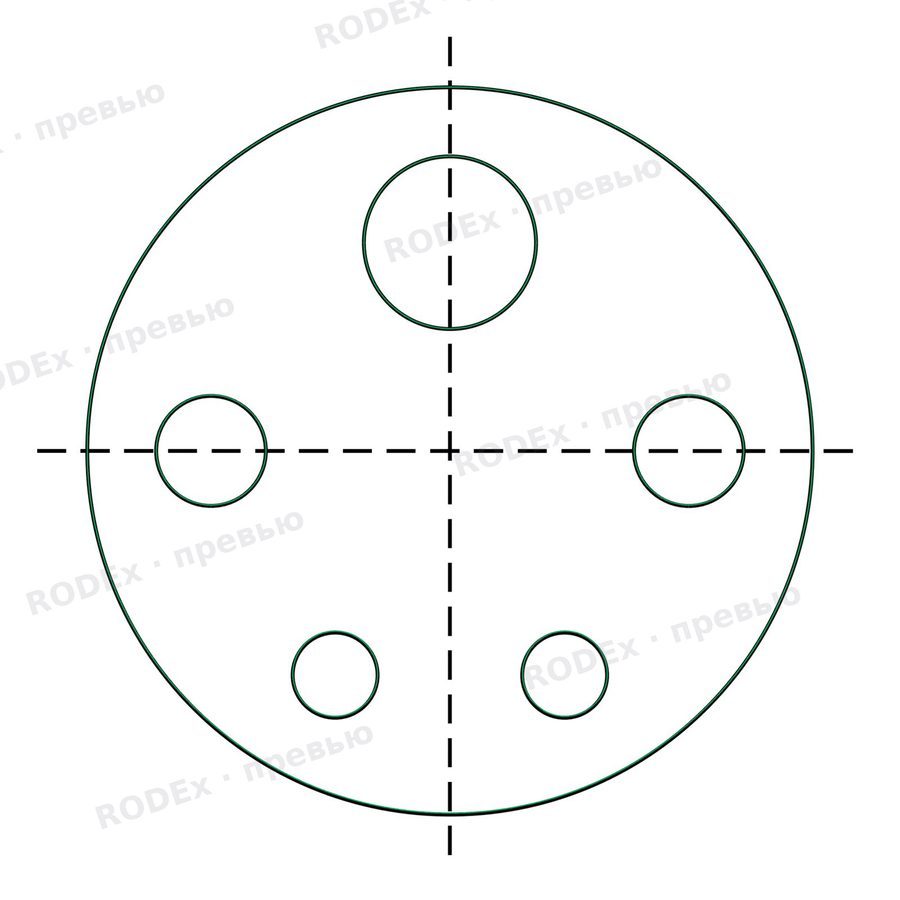

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø158 | наружный контур диска (дуги R79) | 158 | 158,0 | совпадает |
| Ø37.5 | верхнее отверстие (дуга B9) | 37,5 | 37,5 | совпадает |
| 45.2 | центр диска — центр отв. Ø37,5 по вертикали | 45,2 | 45,2 | совпадает |
| Ø23.9 (лев.) | левое отверстие (дуга B5) | 23,9 | 23,9 | совпадает |
| Ø23.9 (прав.) | правое отверстие (дуга B1) | 23,9 | 23,9 | совпадает |
| 52 (лев.) | центр диска — центр левого отв. Ø23,9 | 52 | 52,0 | совпадает |
| 52 (прав.) | центр диска — центр правого отв. Ø23,9 | 52 | 52,0 | совпадает |
| Ø18.5 (лев.) | нижнее левое отверстие (дуга AD) | 18,5 | 18,5 | совпадает |
| Ø18.5 (прав.) | нижнее правое отверстие (дуга BD) | 18,5 | 18,5 | совпадает |
| 25 (лев.) | вертикальная осевая — центр нижнего левого отв. Ø18,5 | 25 | 25,0 | совпадает |
| 25 (прав.) | вертикальная осевая — центр нижнего правого отв. Ø18,5 | 25 | 25,0 | совпадает |
| 48.7 | горизонтальная осевая — центр нижних отв. Ø18,5 | 48,7 | 48,7 | совпадает |
