Пример из библиотеки

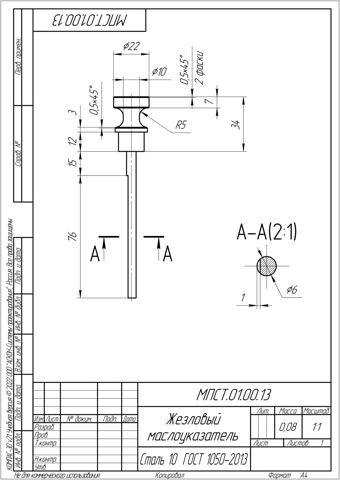

МПСТ.01.00.13 Жезловый маслоуказатель

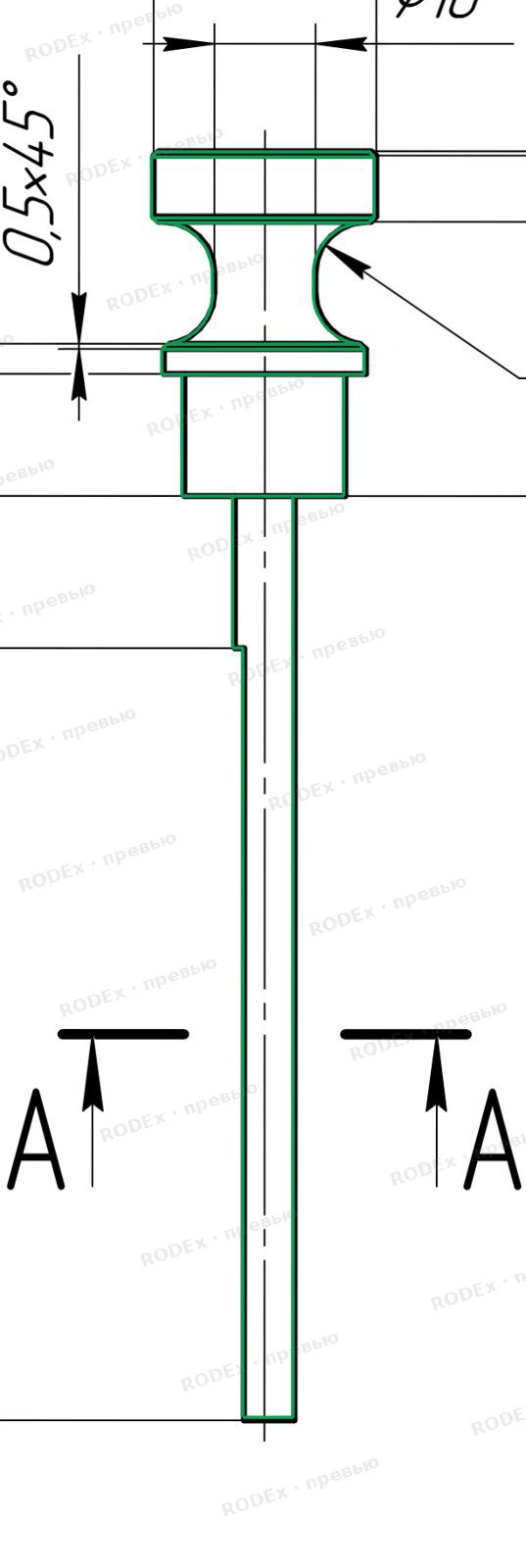

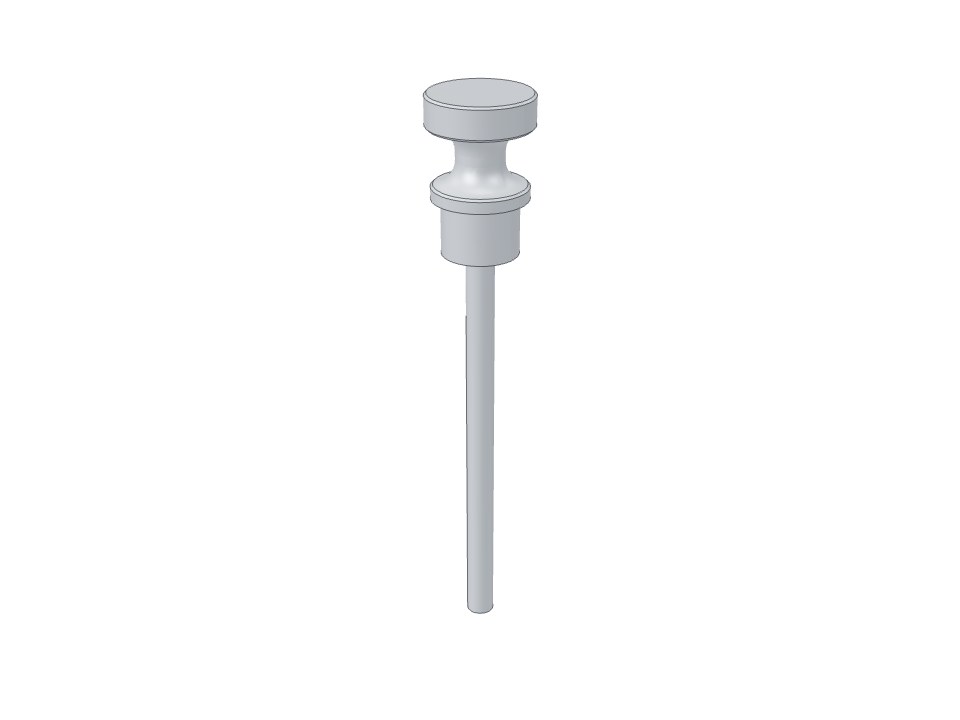

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено13
Время постройки7мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø22 | левая — правая образующие головки | 22 | 22,00 | совпадает |
| Ø10 | образующие цилиндрического участка шейки | 10 | 10,00 | совпадает |
| 0,5×45° (2 фаски головки) | верхний торец головки — конец фаски; нижний торец головки — конец фаски | 0,5 | 0,5 × 0,5 | совпадает |
| 7 | верхний торец головки — нижний торец головки | 7 | 7,00 | совпадает |
| 34 | верхний торец головки — нижний торец корпуса Ø16 | 34 | 34,00 | совпадает |
| R5 | галтели шейки (у головки и у буртика) | 5 | 5,00 | совпадает |
| 3 | верхний торец буртика — нижний торец буртика | 3 | 3,00 | совпадает |
| 0,5×45° (буртик) | верхний торец буртика — конец фаски на Ø20 | 0,5 | 0,5 × 0,5 | совпадает |
| 12 | нижний торец буртика — нижний торец корпуса | 12 | 12,00 | совпадает |
| 15 | нижний торец корпуса — начало лыски | 15 | 15,00 | совпадает |
| 76 | начало лыски — торец стержня | 76 | 76,00 | совпадает |
| Ø6 | окружность стержня (сечение А-А) | 6 | 6,00 | совпадает |
| 1 | лыска — образующая стержня Ø6 (глубина) | 1 | 1,00 | совпадает |
| Ø20 буртика | образующие буртика | не проставлен, по масштабу 19,98 | 20,00 | совпадает |
| Ø16 корпуса | образующие корпуса | не проставлен, по масштабу 15,92 | 16,00 | совпадает |
| высота шейки 12 | низ головки — верх буртика | вычислено 34−7−3−12 | 12,00 | цепочка замкнута |
