Пример из библиотеки

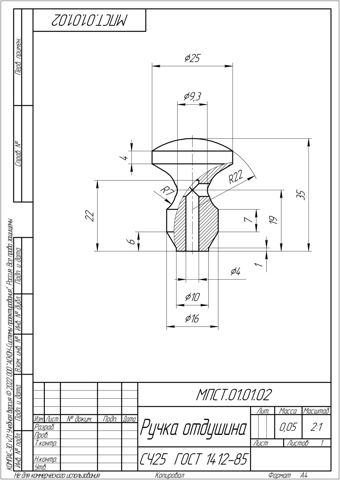

Ручка отдушина МПСТ.01.01.02 (СЧ25)

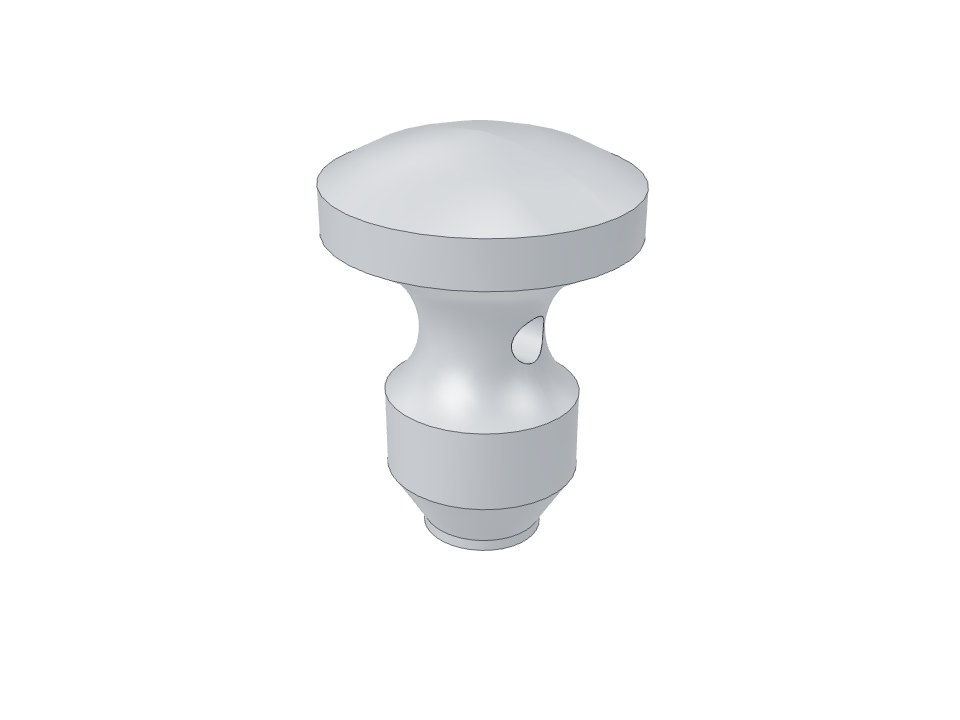

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено14
Время постройки12мин

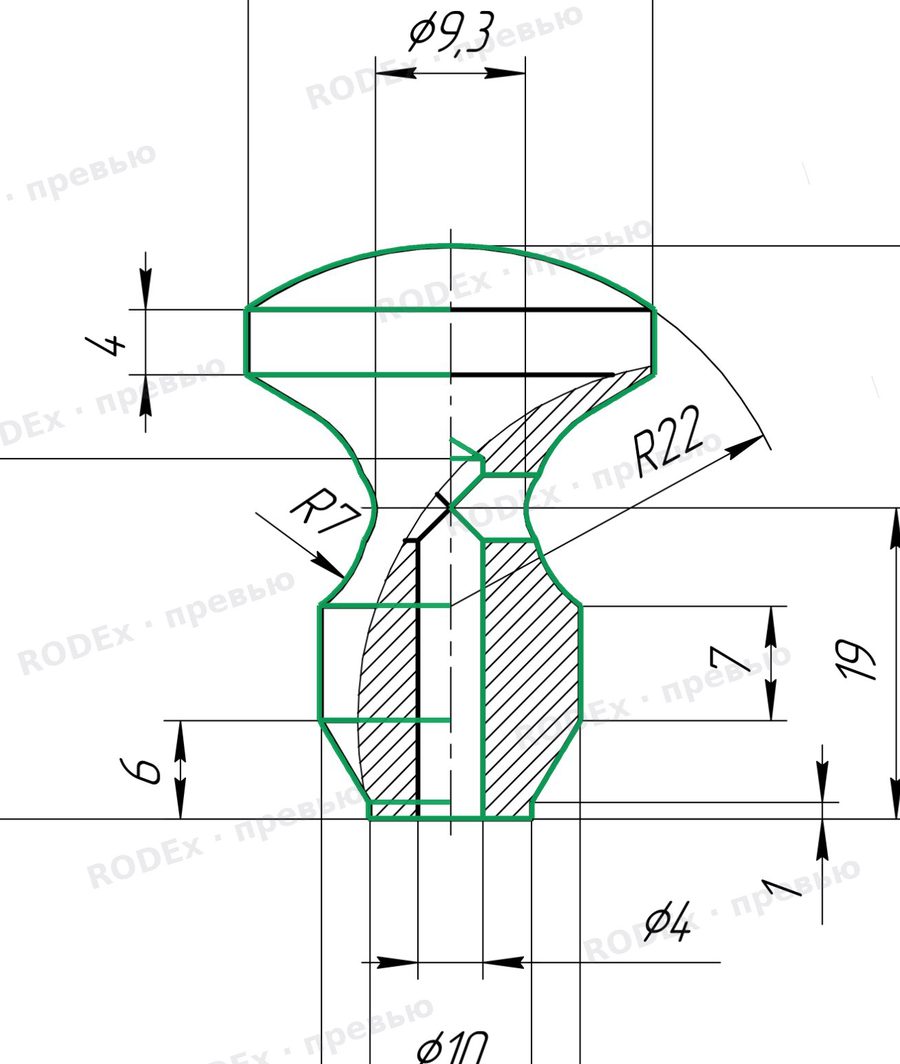

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø25 | левая кромка пояска головки — правая кромка | 25 | 25,00 | совпадает |
| Ø9,3 | левая — правая точка линии выхода поперечного отв. на шейку, высота 19 | 9,3 | 9,305 | совпадает |
| 4 | нижняя кромка пояска Ø25 — верхняя кромка пояска | 4 | 4,00 | совпадает |
| 22 | нижний торец — конец цилиндрической части отв. Ø4 | 22 | 22,00 | совпадает |
| 6 | нижний торец — нижняя кромка пояска Ø16 | 6 | 6,00 | совпадает |
| 7 | нижняя кромка Ø16 — верхняя кромка Ø16 | 7 | 7,00 | совпадает |
| 19 | нижний торец — ось поперечного отв. | 19 | 19,00 | совпадает |
| 35 | нижний торец — верх сферы | 35 | 35,00 | совпадает |
| 1 | нижний торец — верх пояска Ø10 | 1 | 1,00 | совпадает |
| Ø4 | стенки продольного отверстия | 4 | 4,00 | совпадает |
| Ø10 | кромки нижнего пояска | 10 | 10,00 | совпадает |
| Ø16 | кромки пояска Ø16 | 16 | 16,00 | совпадает |
| R22 | сфера головки — центр на оси | 22 | 22,00 | совпадает |
| R7 | дуга шейки | 7 | 7,00 | совпадает |
