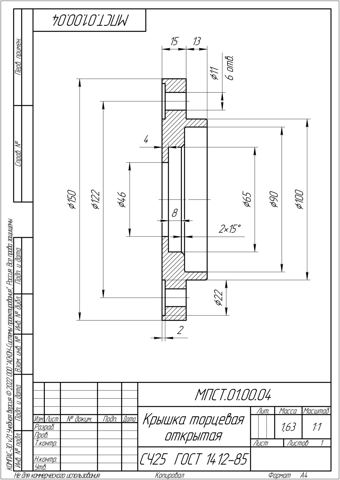

Крышка торцевая открытая МПСТ.01.00.04 (СЧ25)

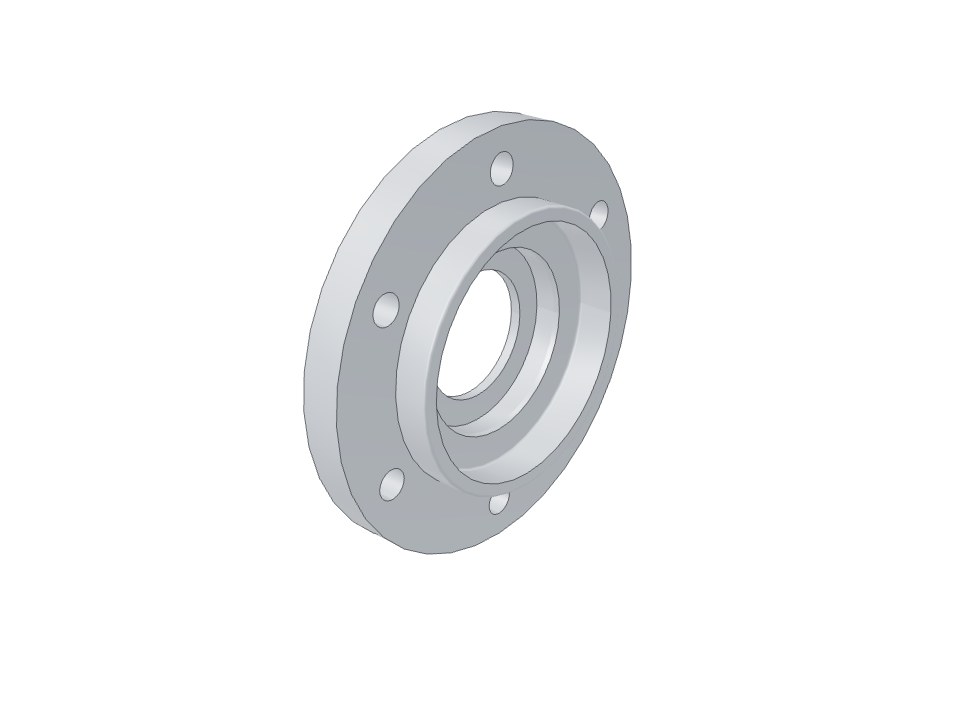

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено14
Время постройки9мин

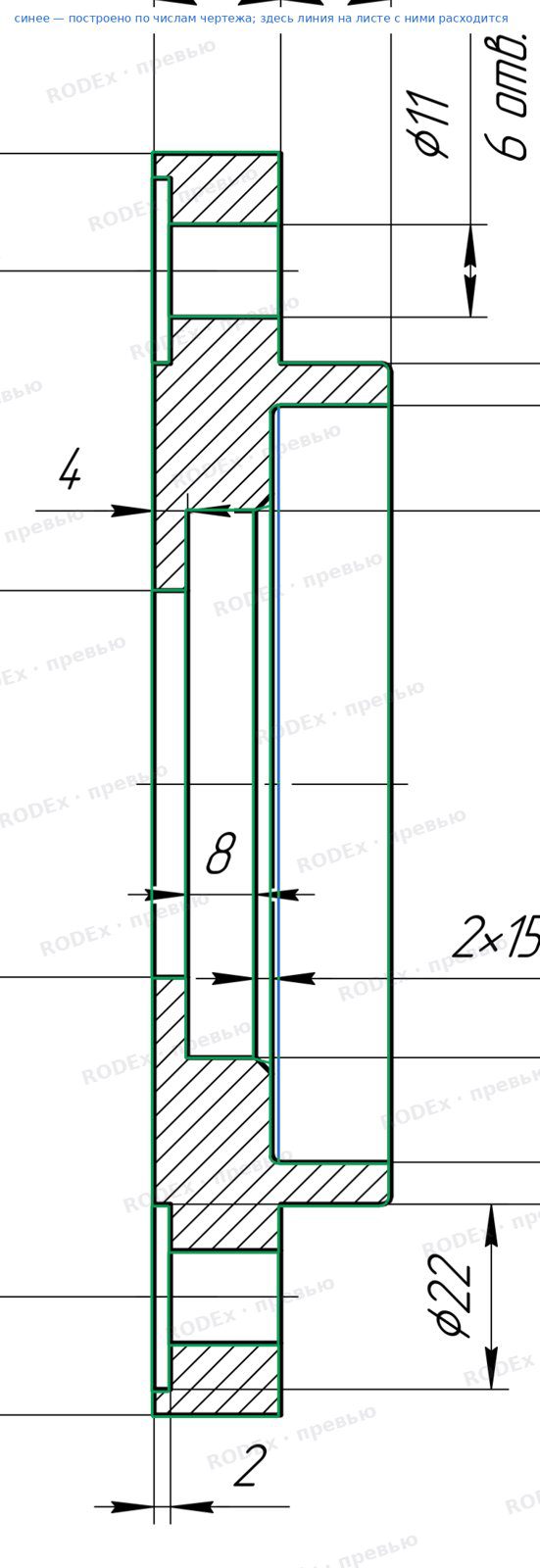

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø150 | наружная поверхность фланца — она же с другой стороны оси | 150 | 150,0 | совпадает |
| Ø122 | ось отв. Ø11 — ось противоположного отв. Ø11 | 122 | 122,0 | совпадает |
| Ø46 | поверхность отв. в стенке — противоположная | 46 | 46,0 | совпадает |
| Ø65 | поверхность цилиндра Ø65 — противоположная | 65 | 65,0 | совпадает |
| Ø90 | поверхность расточки — противоположная | 90 | 90,0 | совпадает |
| Ø100 | наружная поверхность ступицы — противоположная | 100 | 100,0 | совпадает |
| Ø11, 6 отв. | стенка отверстия — противоположная стенка | 11 | 11,0 | совпадает |
| Ø22 | стенка цековки — противоположная стенка | 22 | 22,0 | совпадает |
| 15 | левый торец фланца — правый торец фланца | 15 | 15,0 | совпадает |
| 13 | правый торец фланца — торец ступицы | 13 | 13,0 | совпадает |
| 4 | левый торец — внутренний торец стенки | 4 | 4,0 | совпадает |
| 8 | внутренний торец стенки — конец цилиндра Ø65 | 8 | 8,0 | совпадает |
| 2×15° | конец цилиндра Ø65 — дно расточки Ø90 (осевой катет фаски) | 2 (15°) | 2,0 (15,0°) | совпадает |
| 2 | левый торец — дно цековки Ø22 | 2 | 2,0 | совпадает |
