Пример из библиотеки

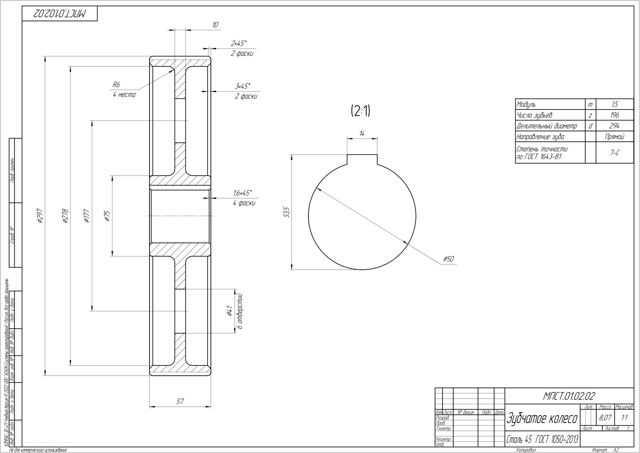

МПСТ.01.02.02 Зубчатое колесо

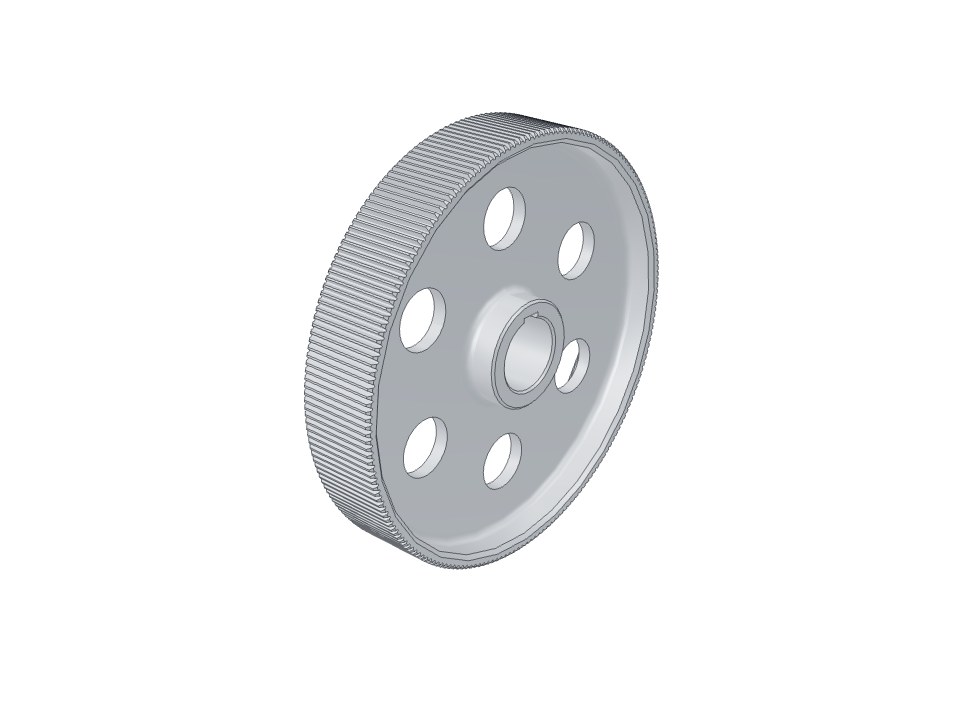

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено17
Время постройки70мин

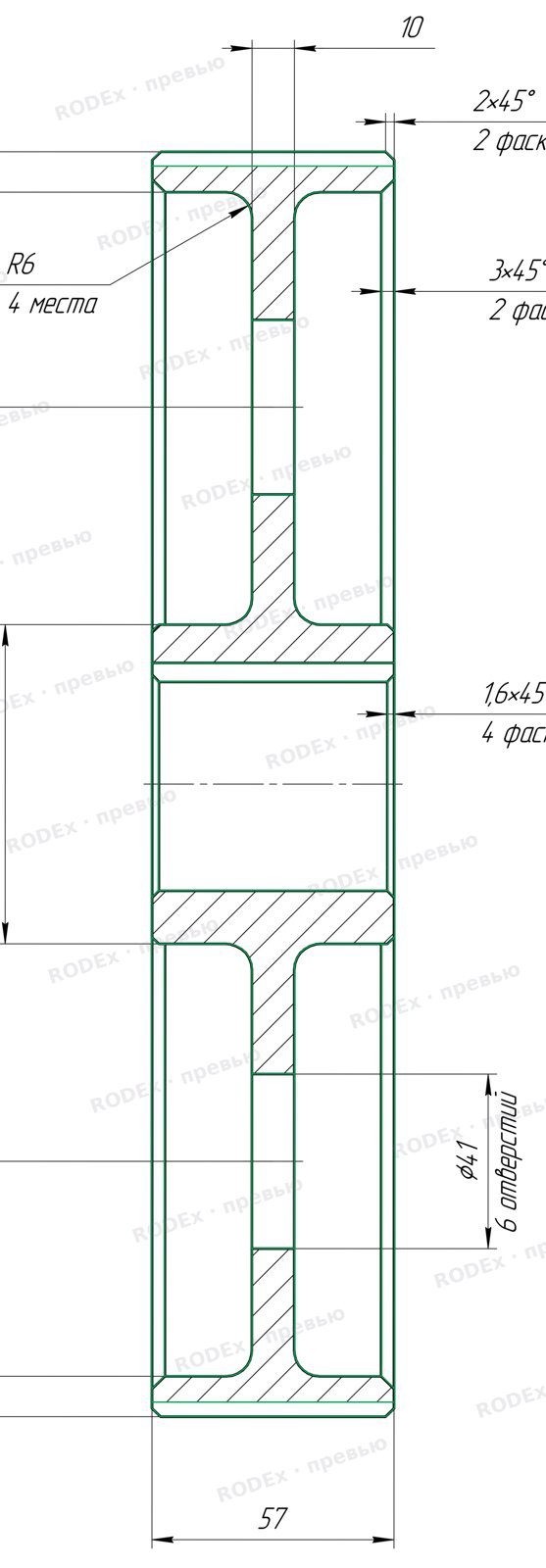

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø297 | вершины зубьев — вершины зубьев (наружный Ø венца) | 297 | 297,000 | совпадает |
| Ø278 | внутренняя поверхность обода — она же напротив | 278 | 278,0 | совпадает |
| Ø177 | ось отверстия Ø41 — ось противоположного отверстия Ø41 | 177 | 177,0 | совпадает |
| Ø75 | наружная поверхность ступицы | 75 | 75,0 | совпадает |
| 57 | левый торец — правый торец (обод и ступица) | 57 | 57,0 | совпадает |
| 10 | левая грань диска — правая грань диска | 10 | 10,0 | совпадает |
| Ø41, 6 отв. | стенка отверстия — противоположная стенка | 41 | 41,0 | совпадает |
| 2×45°, 2 фаски | торец — начало фаски на Ø297 | 2 | 2,0 | совпадает |
| 3×45°, 2 фаски | торец — начало фаски на Ø278 | 3 | 3,0 | совпадает |
| 1,6×45°, 4 фаски | торец — начало фаски на Ø75 и Ø50 | 1,6 | 1,6 | совпадает |
| R6, 4 места | переходы диск — обод, диск — ступица | 6 | 6,0 | совпадает |
| Ø50 (вид 2:1) | отверстие ступицы | 50 | 50,0 | совпадает |
| 53,5 (вид 2:1) | низ отверстия Ø50 — дно шпоночного паза | 53,5 | 53,5 | совпадает |
| 14 (вид 2:1) | боковые стенки шпоночного паза | 14 | 14,0 | совпадает |
| m=1,5; ; d=294 (таблица) | параметры венца | 196 зубьев, толщина по делит. 2,356 | совпадает |
