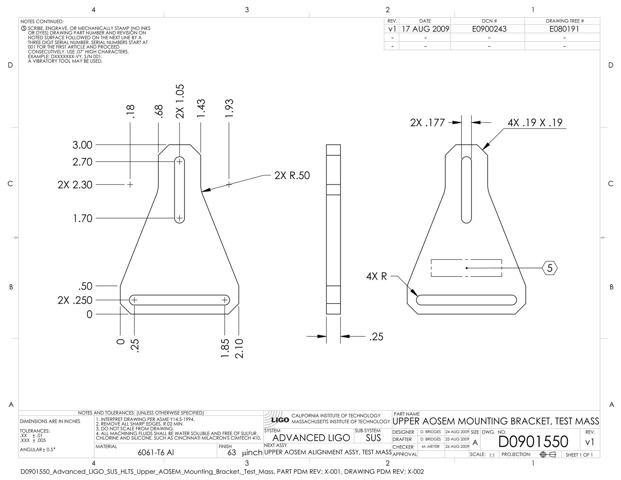

Кронштейн D0901550 v1 (UPPER AOSEM MOUNTING BRACKET, TEST MASS), 6061-T6

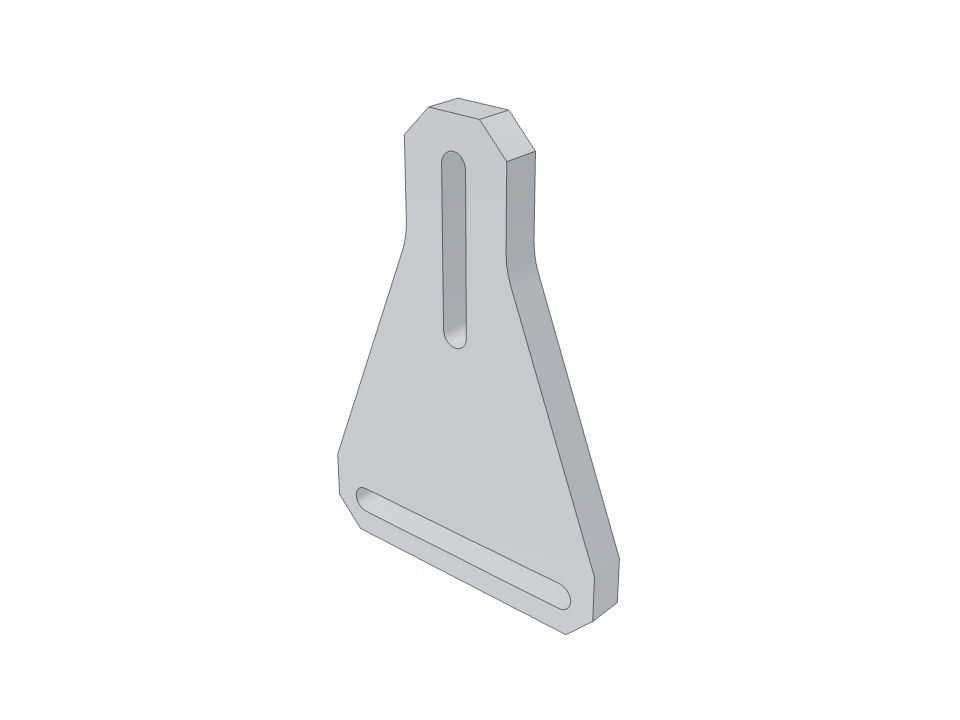

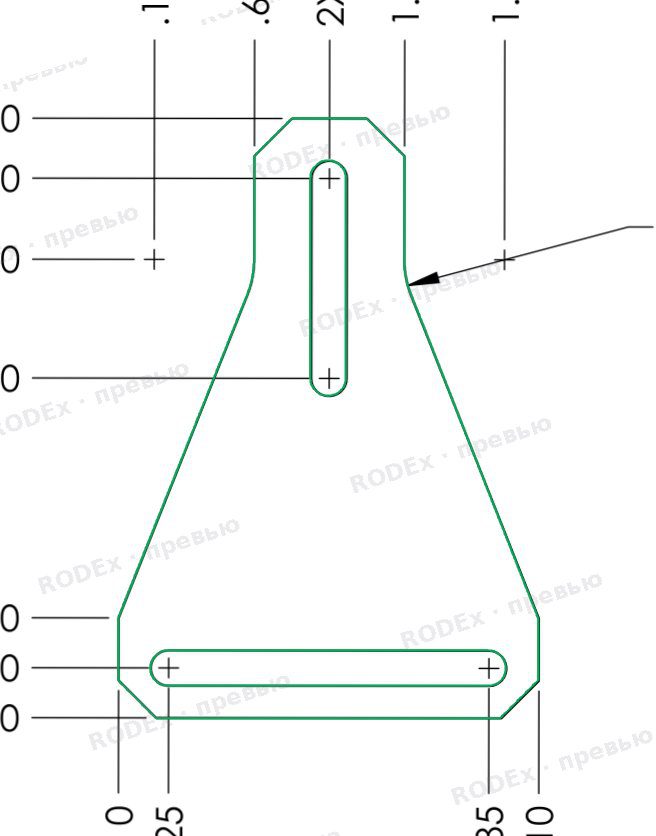

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено19
Время постройки8мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| .18 | левая кромка низа — центр левого скругления R.50 | 4,572 | 4,572 | совпадает |
| .25 | левая кромка низа — центр левого конца нижнего паза | 6,350 | 6,350 | совпадает |
| .68 | левая кромка низа — левая сторона шейки | 17,272 | 17,272 | совпадает |
| 2X 1.05 | левая кромка низа — ось вертикального паза | 26,670 | 26,670 | совпадает |
| 1.43 | левая кромка низа — правая сторона шейки | 36,322 | 36,322 | совпадает |
| 1.85 | левая кромка низа — центр правого конца нижнего паза | 46,990 | 46,990 | совпадает |
| 1.93 | левая кромка низа — центр правого скругления R.50 | 49,022 | 49,022 | совпадает |
| 2.10 | левая кромка низа — правая кромка низа | 53,340 | 53,340 | совпадает |
| 2X .250 | нижняя кромка — ось нижнего паза | 6,350 | 6,350 | совпадает |
| .50 | нижняя кромка — верх вертикальных боковин низа (начало скоса) | 12,700 | 12,700 | совпадает |
| 1.70 | нижняя кромка — нижний центр вертикального паза | 43,180 | 43,180 | совпадает |
| 2X 2.30 | нижняя кромка — центры скруглений R.50 | 58,420 | 58,420 | совпадает |
| 2.70 | нижняя кромка — верхний центр вертикального паза | 68,580 | 68,580 | совпадает |
| 3.00 | нижняя кромка — верхняя кромка | 76,200 | 76,200 | совпадает |
| 2X .177 | одна сторона паза — другая сторона паза (оба паза) | 4,496 | 4,496 | совпадает |
| .25 | лицевая грань — обратная грань (вид справа) | 6,350 | 6,350 | совпадает |
| 2X R.50 | дуга сопряжения скоса с шейкой — её центр | 12,700 | 12,700 | совпадает |
| 4X .19 X .19 | катеты фасок: кромка — кромка (4 угла) | 4,826 × 4,826 | 4,826 × 4,826 | совпадает |
| 4X R | концы пазов — полный радиус = .177/2 | 2,248 | 2,248 | совпадает |
