Пример из библиотеки

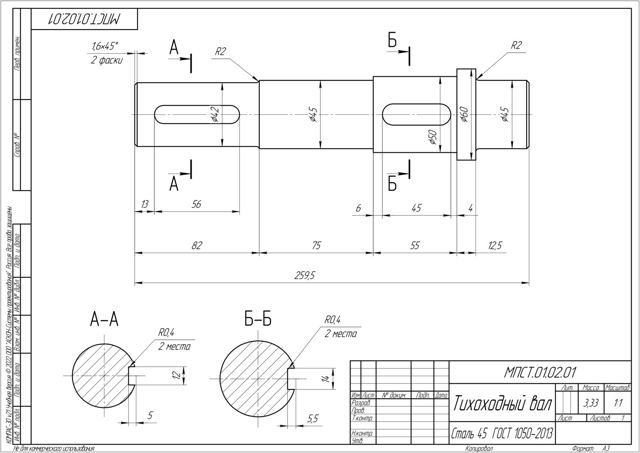

Тихоходный вал МПСТ.01.02.01

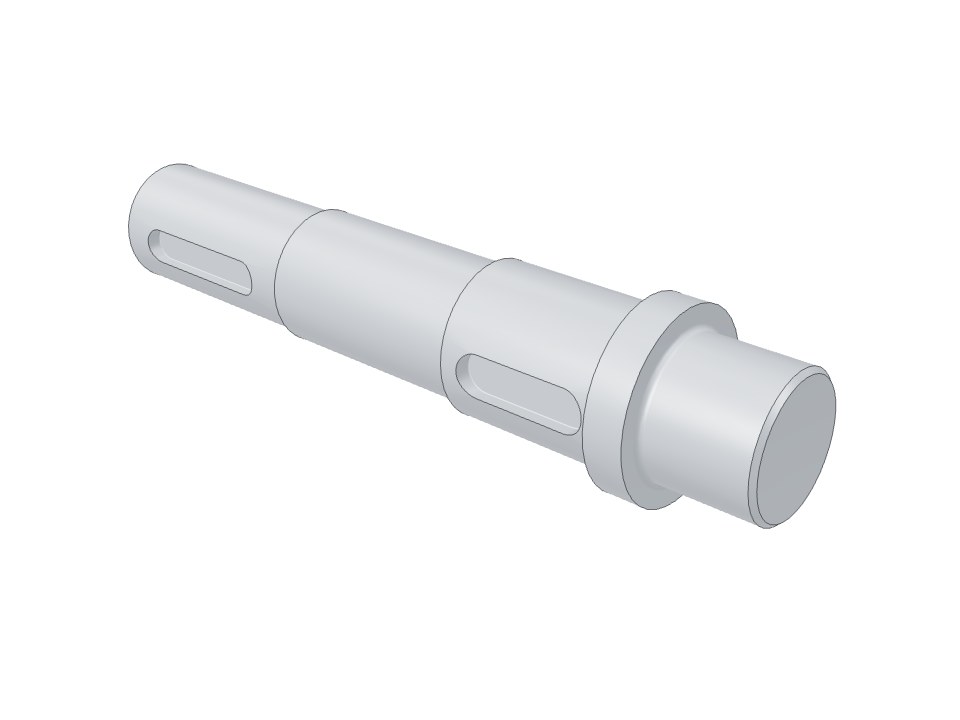

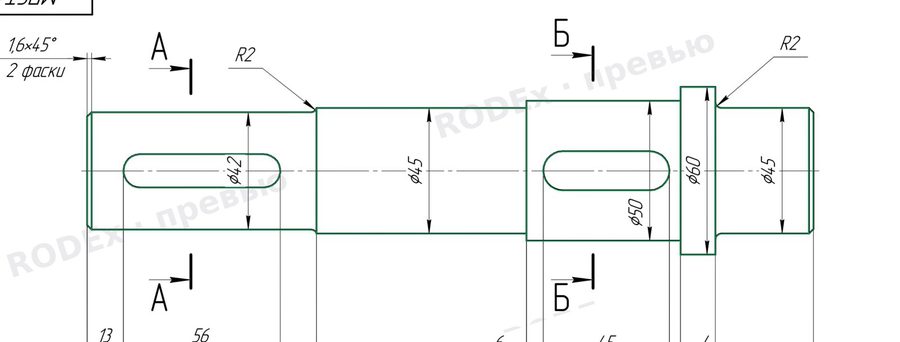

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено24
Время постройки10мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 1,6x45 (фаски) | левый торец — начало образующей Ø42 (фаска 1,6×45°, 2 шт.) | 1.6 | 1.6 | совпадает |
| 13 | левый торец — начало паза 1 (касательная к скруглению) | 13 | 13.0 | совпадает |
| 56 | начало — конец паза 1 | 56 | 56.0 | совпадает |
| 6 | уступ Ø45/Ø50 — начало паза 2 | 6 | 6.0 | совпадает |
| 45 | начало — конец паза 2 | 45 | 45.0 | совпадает |
| 4 | конец паза 2 — левый торец бурта Ø60 | 4 | 4.0 | совпадает |
| 82 | левый торец — уступ Ø42/Ø45 | 82 | 82.0 | совпадает |
| 75 | уступ Ø42/Ø45 — уступ Ø45/Ø50 | 75 | 75.0 | совпадает |
| 55 | уступ Ø45/Ø50 — левый торец бурта | 55 | 55.0 | совпадает |
| 12,5 | левый — правый торец бурта Ø60 | 12.5 | 12.5 | совпадает |
| 259,5 | левый торец — правый торец | 259.5 | 259.5 | совпадает |
| Ø42 | образующие шейки Ø42 | 42 | 42.0 | совпадает |
| Ø45 | образующие средней шейки Ø45 | 45 | 45.0 | совпадает |
| Ø50 | образующие шейки Ø50 | 50 | 50.0 | совпадает |
| Ø60 | образующие бурта Ø60 | 60 | 60.0 | совпадает |
| Ø45 прав. | образующие правой шейки Ø45 | 45 | 45.0 | совпадает |
| R2 (Ø42→Ø45) | галтель у уступа Ø42/Ø45 | 2 | 2.0 | совпадает |
| R2 (бурт→Ø45) | галтель бурт Ø60 — правая шейка Ø45 | 2 | 2.0 | совпадает |
| 12 | боковые стенки паза 1 | 12 | 12.0 | совпадает |
| 5 | дно паза 1 — образующая Ø42 (t1) | 5 | 5.0 | совпадает |
| R0,4 А-А | скругление дна паза 1, 2 места | 0.4 | 0.4 | совпадает |
| 14 | боковые стенки паза 2 | 14 | 14.0 | совпадает |
| 5,5 | дно паза 2 — образующая Ø50 (t1) | 5.5 | 5.5 | совпадает |
| R0,4 Б-Б | скругление дна паза 2, 2 места | 0.4 | 0.4 | совпадает |
