Полумуфта 1021.04.03.001 (Сталь 35)

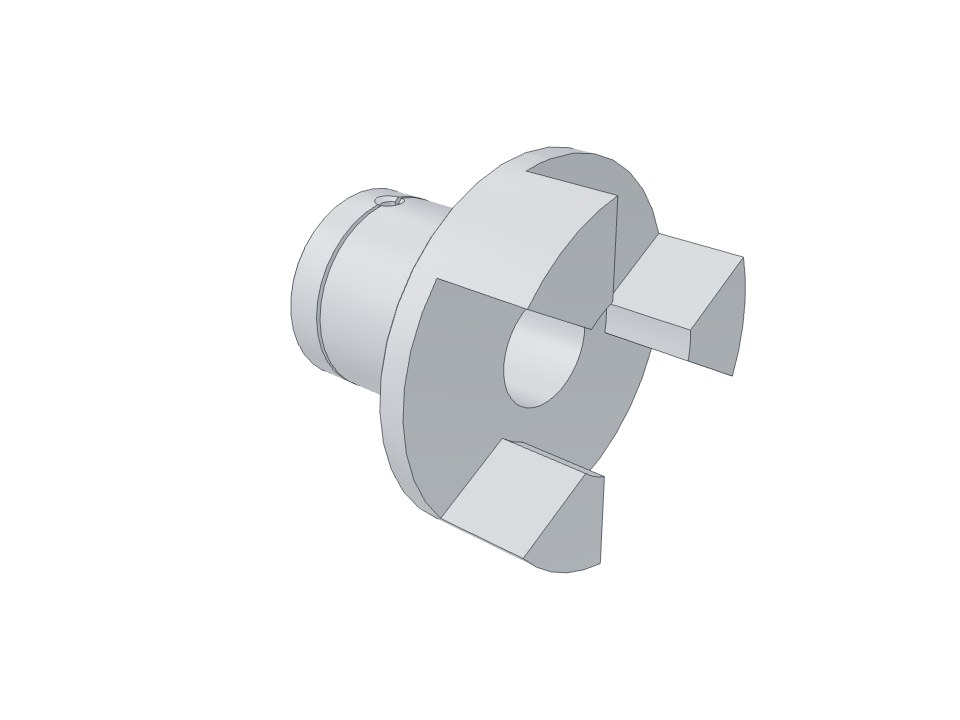

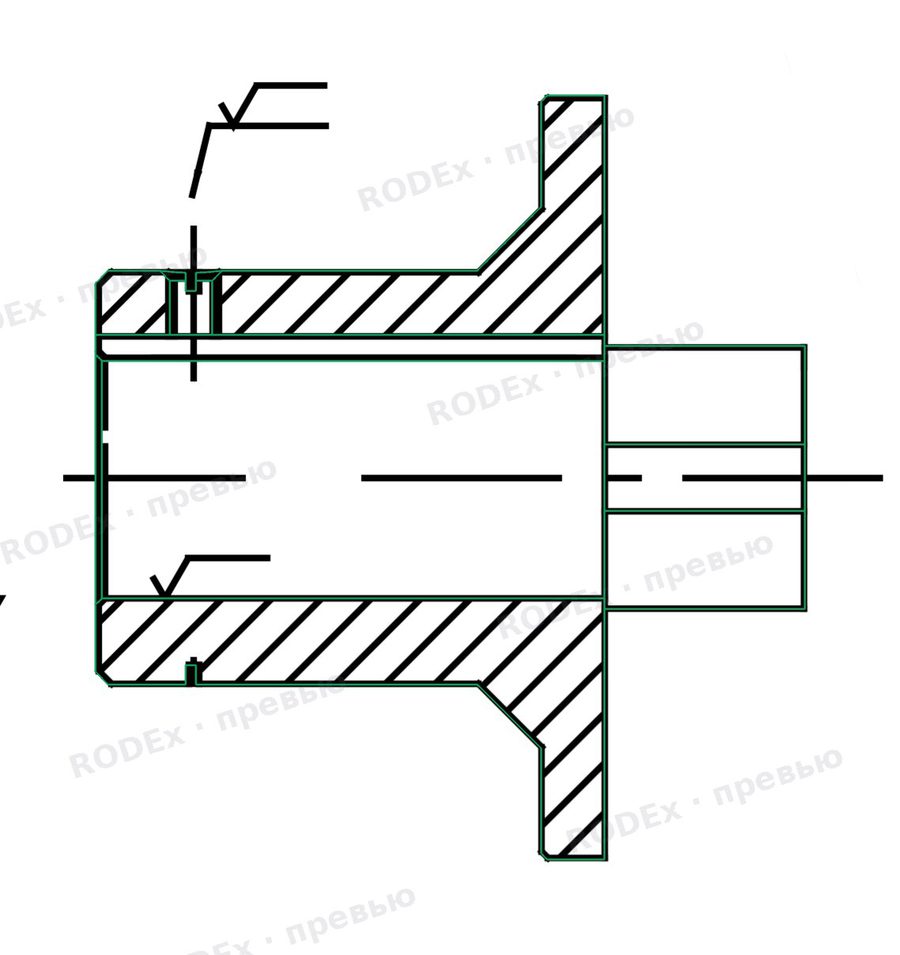

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено25
Время постройки11мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø65 | наружная поверхность ступицы — противоположная образующая | 65.0 | 65.0 | совпадает |
| 111,5 | левый торец ступицы — торцы кулачков | 111.5 | 111.5 | совпадает |
| 31,5 | торец фланца (впадина) — торцы кулачков | 31.5 | 31.5 | совпадает |
| 10 | торец фланца со стороны ступицы — торец фланца (впадина) | 10.0 | 10.0 | совпадает |
| 10 | начало конуса — торец фланца со стороны ступицы | 10.0 | 10.0 | совпадает |
| 45° | образующая конуса — ось | 45.0 | 45° | совпадает |
| 120 | наружный Ø фланца — противоположная образующая | 120.0 | 120.0 | совпадает |
| 2x45° | левый торец — Ø65 (фаска) | 2.0 | 2.0 | совпадает |
| 1x45° | торец фланца — Ø120 (фаска) | 1.0 | 1.0 | совпадает |
| Ø38H8 | отверстие — противоположная образующая | 38.0 | 38,000 | совпадает |
| Ø60 | внутренняя поверхность кулачков | 60.0 | 60.0 | совпадает |
| 10,25 | осевая линия 30° — грань кулачка | 10.25 | 10,250 | совпадает |
| 41,36* | наружные рёбра граней кулачка (справочный) | 41.36 | 41.364 | совпадает |
| 60°* | две грани одного кулачка (справочный) | 60.0 | 60° | совпадает |
| 10,25 | осевая линия 150° — грань кулачка | 10.25 | 10,250 | совпадает |
| 10,25 | вертикальная осевая — грань кулачка | 10.25 | 10.25 | совпадает |
| 60° | осевые линии 210° и 270° (направление граней) | 60.0 | 60° | совпадает |
| 60° | осевые линии 30° и 330° | 60.0 | 60° | совпадает |
| 41,4 | дно шпоночного паза — противоположная образующая отверстия Ø38 | 41.4 | 41.4 | совпадает |
| 10D10 | боковые стенки шпоночного паза | 10.0 | 10.0 | совпадает |
| Ø59 | дно канавки — противоположное дно | 59.0 | 59,000 | совпадает |
| 15 | левый торец — ось канавки и M8 | 15.0 | 15.0 | совпадает |
| 1,6 | стенки канавки | 1.6 | 1.6 | совпадает |
| M8-7H | резьбовое отверстие (ось на ) | 6.647 | 6.647 | совпадает |
| 1,6x45° | фаска резьбового отверстия M8 | 1.6 | 1.6 | по числу — рисунок листа отличается |
