Держатель (HOLDER, COMPONENT — STRAND GATE MODULE), NASA 1004645

3D-модель по чертежу: каждый размер чертежа измерен на модели.

сканамериканский чертёж

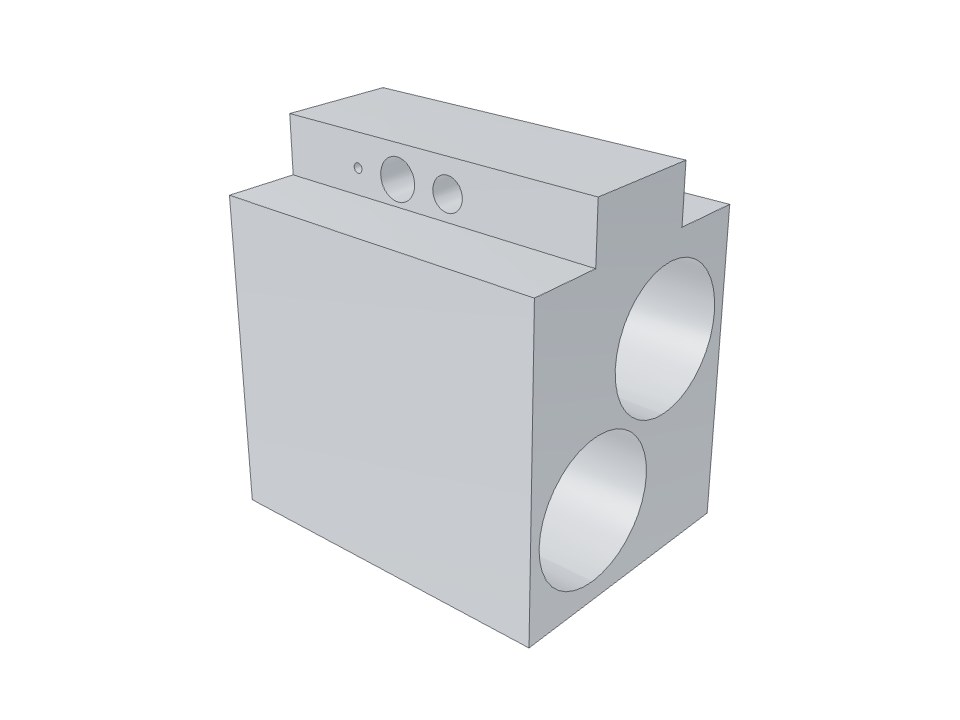

3D-модель: Держатель (HOLDER, COMPONENT — STRAND GATE MODULE), NASA 1004645

Тяните мышью или пальцем — модель поворачивается.

КлассПростая600 ₽
Размеров сверено18
Время постройки15мин

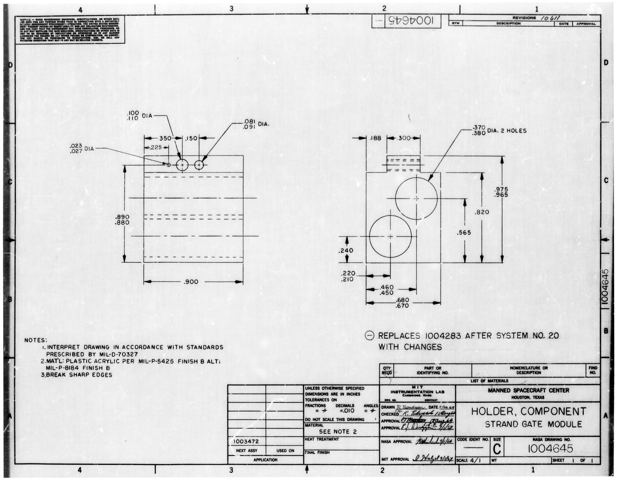

Чертёж: Держатель (HOLDER, COMPONENT — STRAND GATE MODULE), NASA 1004645
Чертёж

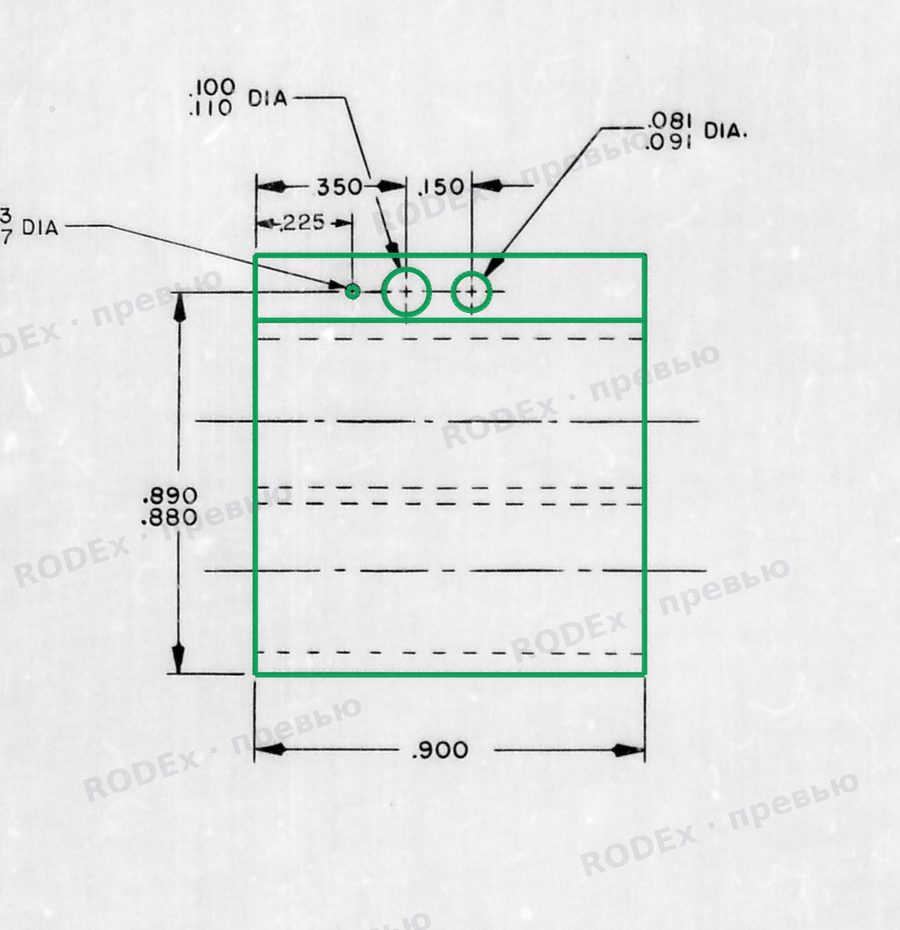

Наложение модели на чертёж: Держатель (HOLDER, COMPONENT — STRAND GATE MODULE), NASA 1004645
Модель поверх чертежа
Сверка размеров

18 из 18 размеров чертежа подтверждены на модели

РазмерГдеЧертёжМодельСтатус
.900левая торцевая грань — правая торцевая грань (длина)совпадает
.890/.880нижняя грань — ось малых отверстийсовпадает
.350левый торец — ось отв. Ø.105совпадает
.225левый торец — ось отв. Ø.025совпадает
.150ось отв. Ø.105 — ось отв. Ø.086совпадает
.188передняя грань — левая грань выступасовпадает
.300левая грань выступа — правая грань выступасовпадает
.220/.210передняя грань — ось нижнего отв. Ø.375совпадает
.460/.450передняя грань — ось верхнего отв. Ø.375совпадает
.680/.670передняя грань — задняя грань (ширина)совпадает
.240нижняя грань — ось нижнего отв. Ø.375совпадает
.565нижняя грань — ось верхнего отв. Ø.375по числу — рисунок листа отличается
.820нижняя грань — верх корпуса (уступ)совпадает
.975/.965нижняя грань — верх выступа (общая высота)совпадает
Ø.023/.027отв. Ø.025 в выступесовпадает
Ø.100/.110отв. Ø.105 в выступесовпадает
Ø.081/.091отв. Ø.086 в выступесовпадает
Ø.370/.380 2 отв.отв. Ø.375 ×2 насквозьсовпадает

Исходный чертёж — открытый источник. Чертежи клиентов в библиотеке не публикуем.
