Пример из библиотеки

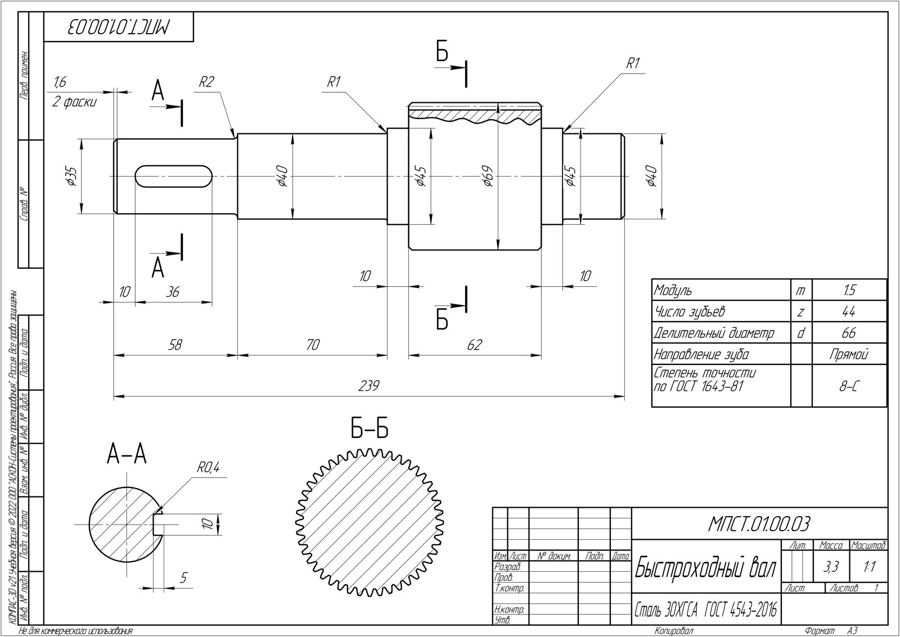

МПСТ.01.00.03 «Быстроходный вал» (вал-шестерня)

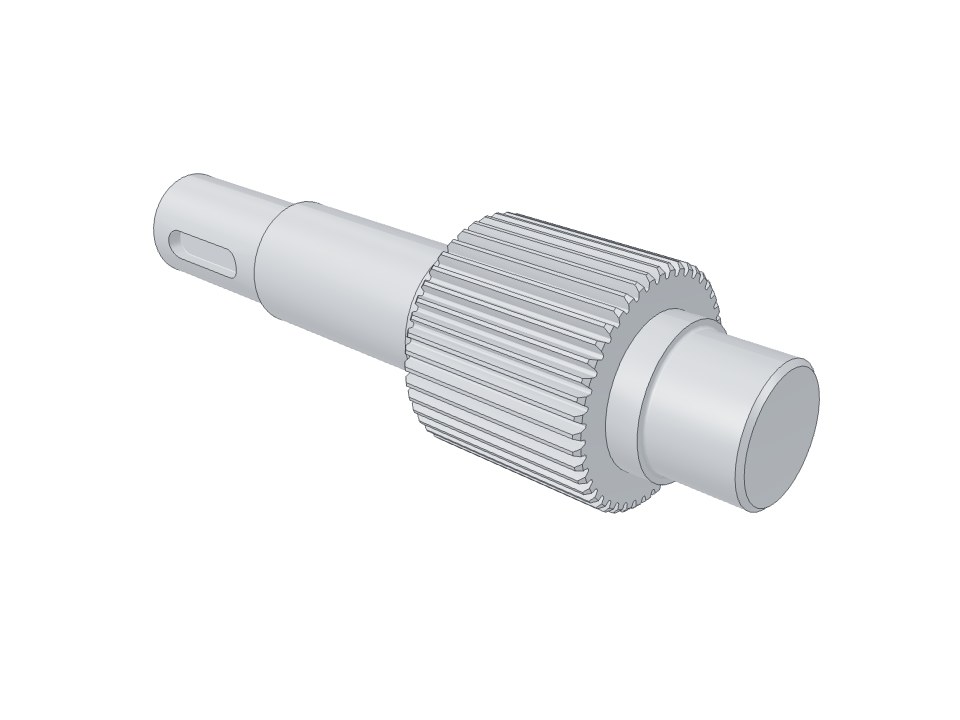

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено24
Время постройки33мин

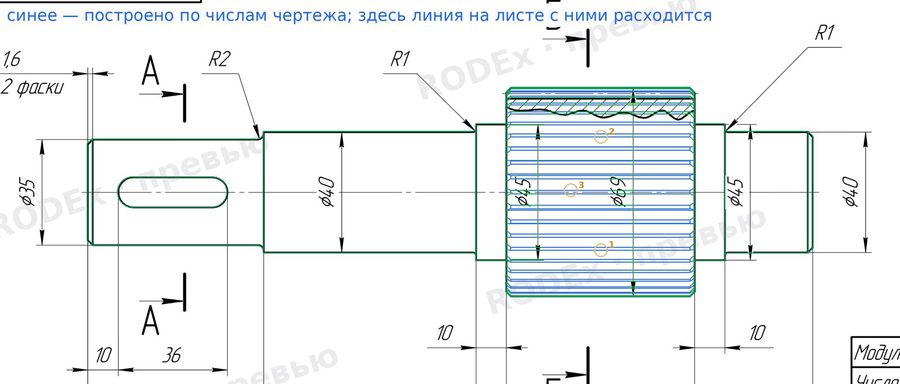

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 1,6 «2 фаски» | левый торец — конец фаски шейки Ø35; правый торец — конец фаски шейки Ø40 | 1,6×45° | 1,6×45° | не проверяемо по скану |
| Ø35 | образующие левой шейки | 35 | 35,0 | совпадает |
| Ø40 (лев.) | образующие шейки Ø40 | 40 | 40,0 | совпадает |
| Ø45 (лев.) | образующие левого буртика | 45 | 45,0 | совпадает |
| Ø69 | вершины зубьев | 69 | 69,0 | совпадает |
| Ø45 (прав.) | образующие правого буртика | 45 | 45,0 | совпадает |
| Ø40 (прав.) | образующие правой шейки | 40 | 40,0 | совпадает |
| 239 | левый торец — правый торец | 239 | 239,0 | совпадает |
| 58 | левый торец — уступ Ø35/Ø40 | 58 | 58,0 | совпадает |
| 70 | уступ Ø35/Ø40 — уступ Ø40/Ø45 | 70 | 70,0 | совпадает |
| 62 | левый торец венца — правый торец венца | 62 | 62,0 | совпадает |
| 10 (лев.) | уступ Ø40/Ø45 — левый торец венца | 10 | 10,0 | совпадает |
| 10 (прав.) | правый торец венца — уступ Ø45/Ø40 | 10 | 10,0 | совпадает |
| 10 | левый торец — начало паза | 10 | 10,0 | совпадает |
| 36 | начало паза — конец паза | 36 | 36,0 | совпадает |
| R2 | галтель Ø35/Ø40 | 2 | 2,0 | совпадает |
| R1 (лев.) | галтель Ø40/Ø45 | 1 | 1,0 | совпадает |
| R1 (прав.) | галтель Ø45/Ø40 | 1 | 1,0 | совпадает |
| 10 (А-А) | стенки паза | 10 | 10,0 | совпадает |
| 5 (А-А) | дно паза — образующая Ø35 | 5 | 5,0 | совпадает |
| R0,4 (А-А) | скругления дна паза | 0,4 | 0,4 | совпадает |
