Шайба 1.435.9-17.4-8102

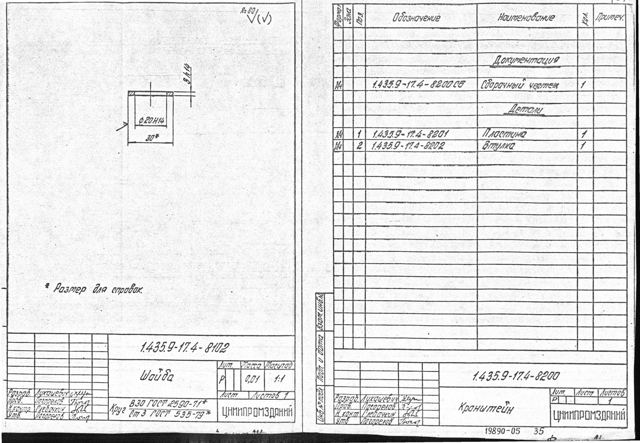

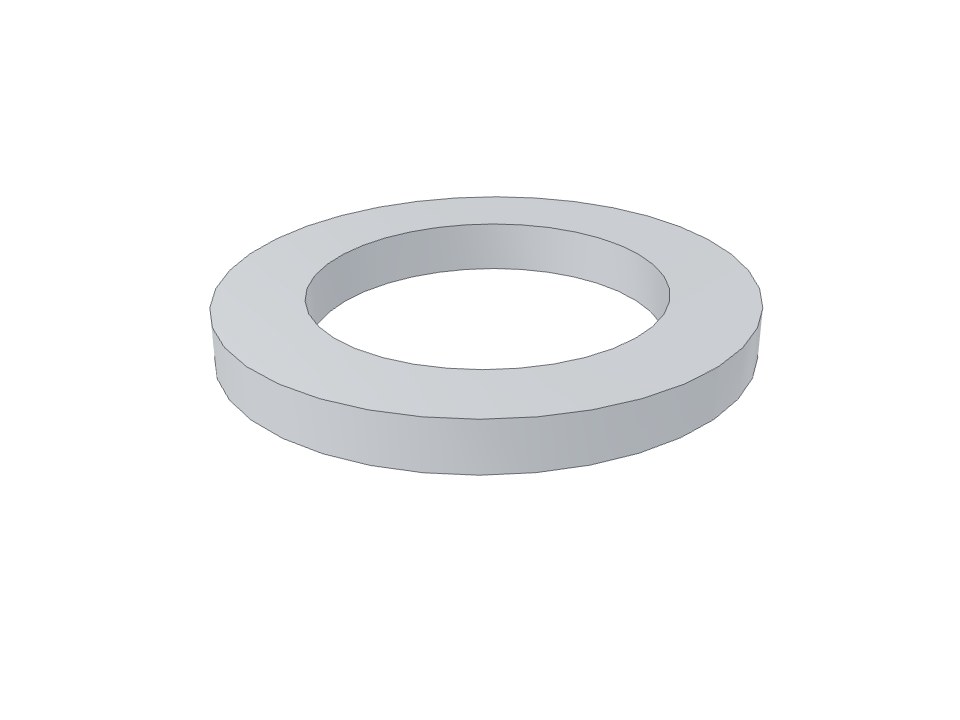

3D-модель по чертежу: каждый размер чертежа измерен на модели.

эскиз от руки

Тяните мышью или пальцем — модель поворачивается.

КлассПростая600 ₽

Размеров сверено3

Время постройки9мин

Сверка размеров

3 из 3 размеров чертежа подтверждены на модели

Размер	Где	Чертёж	Модель	Статус
30* (справ.)	левая наружная образующая — правая наружная образующая	30	30,000	совпадает
Ø20 H14	левая образующая отверстия — правая образующая отверстия	20	20,000	совпадает
3 h14	нижний торец — верхний торец	3	3,000	совпадает

Исходный чертёж — открытый источник. Чертежи клиентов в библиотеке не публикуем.
