Пример из библиотеки

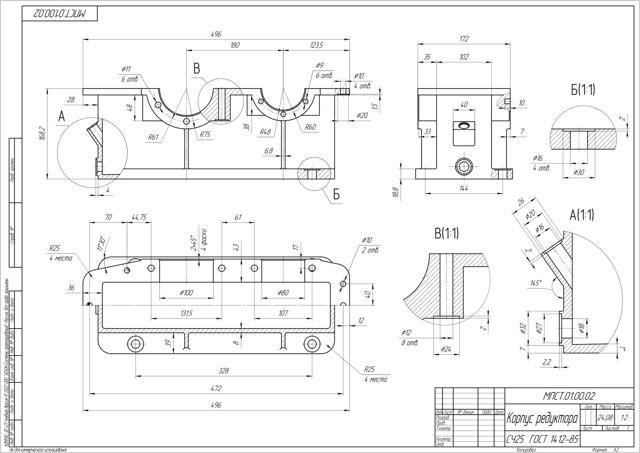

Корпус редуктора МПСТ.01.00.02 (СЧ25)

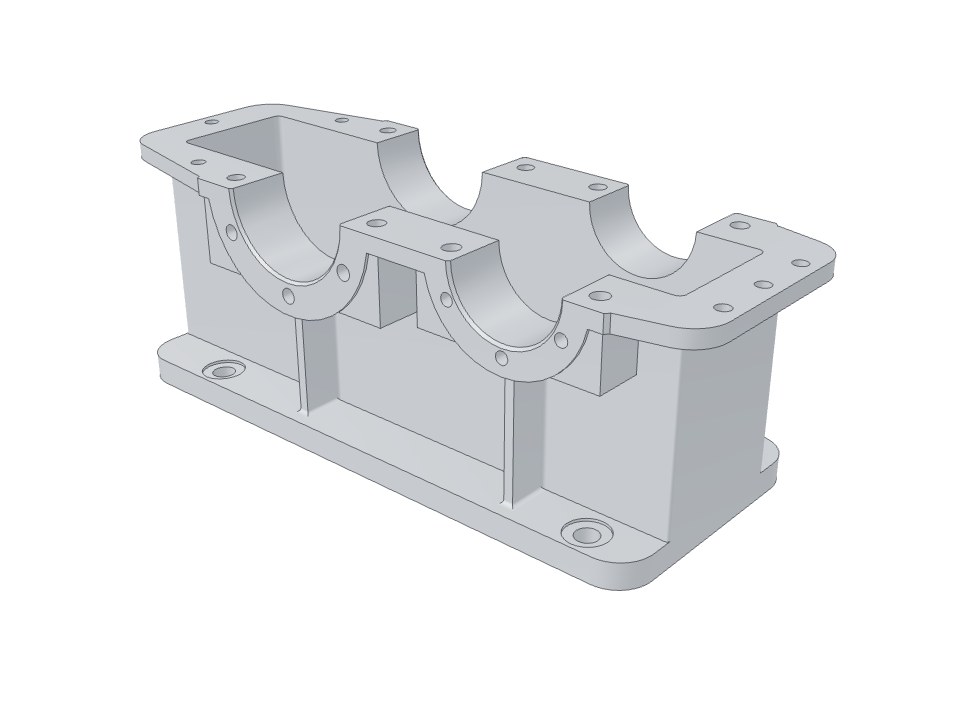

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассСложная1 950 ₽
Размеров сверено66
Время постройки48мин

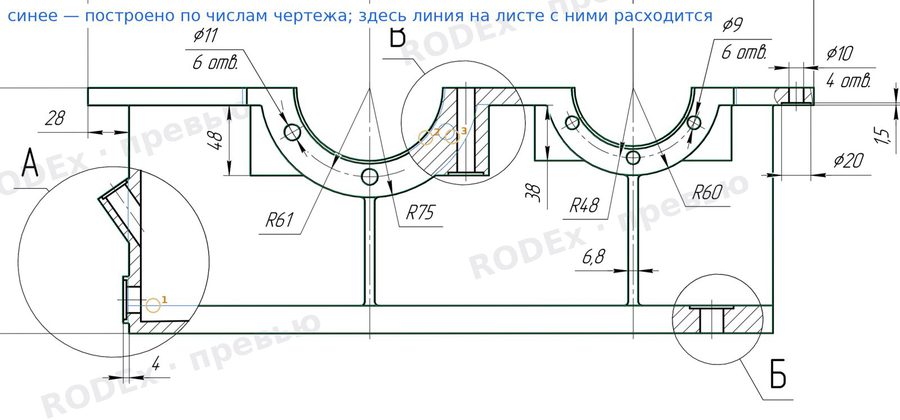

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 4 | торец прилива слива — наружная грань левой стенки | 4 | 4.0 | совпадает |
| 6,8 | боковые грани ребра под бобышкой | 6.8 | 6.8 | совпадает |
| Ø20 (цековка Ø10) | цековка снизу фланца под отв. Ø10 | 20 | 20.0 | совпадает |
| Ø10 4 отв. | отв. Ø10 во фланце (4 шт.: X 12/484 на оси, X 82 Y ±65) | 10 | 10.0 | совпадает |
| 1,5 | низ фланца — дно цековки Ø20 | 1.5 | 1.5 | совпадает |
| Ø11 6 отв. | отв. Ø11 на торцах большой бобышки | 11 | 11.0 | совпадает |
| Ø9 6 отв. | отв. Ø9 на торцах малой бобышки | 9 | 9.0 | совпадает |
| 48 | низ фланца — низ бобышки болтов у Ø100 | 48 | 48.0 | совпадает |
| 38 | низ фланца — низ бобышки болтов у Ø80 | 38 | 38.0 | совпадает |
| 168,2 | плоскость разъёма — низ основания | 168.2 | 168.2 | совпадает |
| 123,5 | ось Ø80 — правый торец фланца | 123.5 | 123.5 | совпадает |
| 180 | ось Ø100 — ось Ø80 | 180 | 180.0 | совпадает |
| 496 (гл.) | левый — правый торец фланца | 496 | 496.0 | совпадает |
| 28 | левый торец фланца — наружная грань левой стенки | 28 | 28.0 | совпадает |
| R75 | наружный радиус бобышки Ø100 | 75 | 75.0 | совпадает |
| R60 | наружный радиус бобышки Ø80 | 60 | 60.0 | совпадает |
| R61 | ось Ø100 — центры отв. Ø11 | 61 | 61,00 (по замеру центров 6 отв. Ø11 в модели) | совпадает |
| R48 | ось Ø80 — центры отв. Ø9 | 48 | 48,00 (по замеру центров 6 отв. Ø9 в модели) | совпадает |
| 33 | наружная грань стенки — грань бобышки болтов | 33 | 33.0 | совпадает |
| 10 | торец бобышки — дно отв. Ø9 | 10 | 10.0 | совпадает |
| 7 | наружная грань ребра — кромка фланца | 7 | 7.0 | совпадает |
| 144 | оси отв. Ø16 основания поперёк | 144 | 144.0 | совпадает |
| 18,8 | верх — низ основания | 18.8 | 18.8 | совпадает |
| 172 | кромки фланца поперёк | 172 | 172.0 | совпадает |
| 102 | наружные грани стенок | 102 | 102.0 | совпадает |
| 35 | кромка фланца — наружная грань стенки | 35 | 35.0 | совпадает |
| 40 (маслоуказатель) | боковые грани прилива маслоуказателя | 40 | 40.0 | совпадает |
| 107 | оси отв. Ø12 у малой бобышки | 107 | 107.0 | совпадает |
| 17 | кромка фланца — ось отв. Ø12 | 17 | 17,00 (кромка Y 86, оси отв. Ø12 Y ±69 — замер модели) | совпадает |
| Ø100 | расточка большой бобышки | 100 | 100.0 | совпадает |
| Ø80 | расточка малой бобышки | 80 | 80.0 | совпадает |
| 131,5 | оси отв. Ø12 у большой бобышки | 131.5 | 131.5 | совпадает |
| 328 | оси отв. Ø16 основания вдоль | 328 | 328.0 | совпадает |
| 496 (сверху) | левый — правый торец фланца | 496 | 496.0 | совпадает |
| 36 | левый торец фланца — внутренняя грань левой стенки | 36 | 36.0 | совпадает |
| R25 (фланец, 4 места) | скругление углов концевых приливов фланца | 25 | 25.0 | совпадает |
| 11°30' | наклонная кромка прилива фланца — продольная кромка | 11°30′ | 11.5 | совпадает |
| 12 | ось отв. Ø10 — правый торец фланца | 12 | 12.0 | совпадает |
| 472 | оси отв. Ø10 на оси симметрии (X 12 и 484) | 472 | 472.0 | совпадает |
| 8 | внутренняя — наружная грань боковой стенки | 8 | 8.0 | совпадает |
| Ø10 2 отв. | отв. Ø10 у правого торца (Y ±40) | 10 | 10.0 | совпадает |
| 40 (отв. Ø10) | ось симметрии — ось отв. Ø10 у правого торца | 40 | 40.0 | совпадает |
| 44,75 | ось отв. Ø10 у прилива — ось первого отв. Ø12 | 44.75 | 44.75 | совпадает |
| 70 | ось левого отв. Ø10 — ось отв. Ø10 у прилива | 70 | 70.0 | совпадает |
| 43 | кромка фланца (торец бобышки) — внутренняя грань стенки | 43 | 43.0 | совпадает |
| 39 | наружная грань стенки — кромка основания | 39 | 39.0 | совпадает |
| R25 (основание, 4 места) | углы основания | 25 | 25.0 | совпадает |
| 2×45° 4 фаски | фаски на наружных торцах расточек Ø100 и Ø80 | 2 | 2 | совпадает |
| 61 | ось 2-го — ось 3-го отв. Ø12 | 61 | 61.0 | совпадает |
| 1° | дно полости — низ основания | 1 | 1.0 | совпадает |
| Ø32 | прилив слива | 32 | 32.0 | совпадает |
| Ø27 | выточка в торце прилива слива | 27 | 27.0 | совпадает |
| 7 (А) | низ прилива слива — низ основания | 7 | 7.0 | совпадает |
| Ø18 | сливное отверстие | 18 | 18.0 | совпадает |
| 2,2 | торец прилива слива — дно выточки Ø27 | 2.2 | 2.2 | совпадает |
| 145° | нижняя грань прилива маслоуказателя — стенка | 145 | 145.0 | совпадает |
| Ø20 (А) | цековка в торце прилива маслоуказателя | 20 | 20.0 | совпадает |
| Ø16 (А) | отверстие маслоуказателя | 16 | 16.0 | совпадает |
| 2 (А) | торец прилива маслоуказателя — дно цековки Ø20 | 2 | 2.0 | совпадает |
| 26 | ширина торца прилива маслоуказателя | 26 | 26.0 | совпадает |
| 2 (Б) | верх основания — дно цековки Ø30 | 2 | 2.0 | совпадает |
| Ø30 | цековка сверху основания | 30 | 30.0 | совпадает |
| Ø16 4 отв. (Б) | отв. в основании | 16 | 16.0 | совпадает |
| Ø24 | цековка снизу бобышки болтов | 24 | 24.0 | совпадает |
| 2 (В) | низ бобышки — дно цековки Ø24 | 2 | 2.0 | совпадает |
| Ø12 8 отв. | отв. стяжных болтов | 12 | 12.0 | совпадает |
Был вопрос
Глубина 6 отверстий Ø11 под крышку подшипника на чертеже не показана — ни размером, ни разрезом. Модель построена целиком, глубину уточняем у вас.
Как решили
Построили глубину 10 мм — как у отверстий Ø9 соседней бобышки (она показана на виде слева); вашу глубину подставим.
Итог
Готово: модель построена, все размеры сверены.
