Пример из библиотеки
Обечайка NW160x200 (сосуд), лист 316L 2 мм

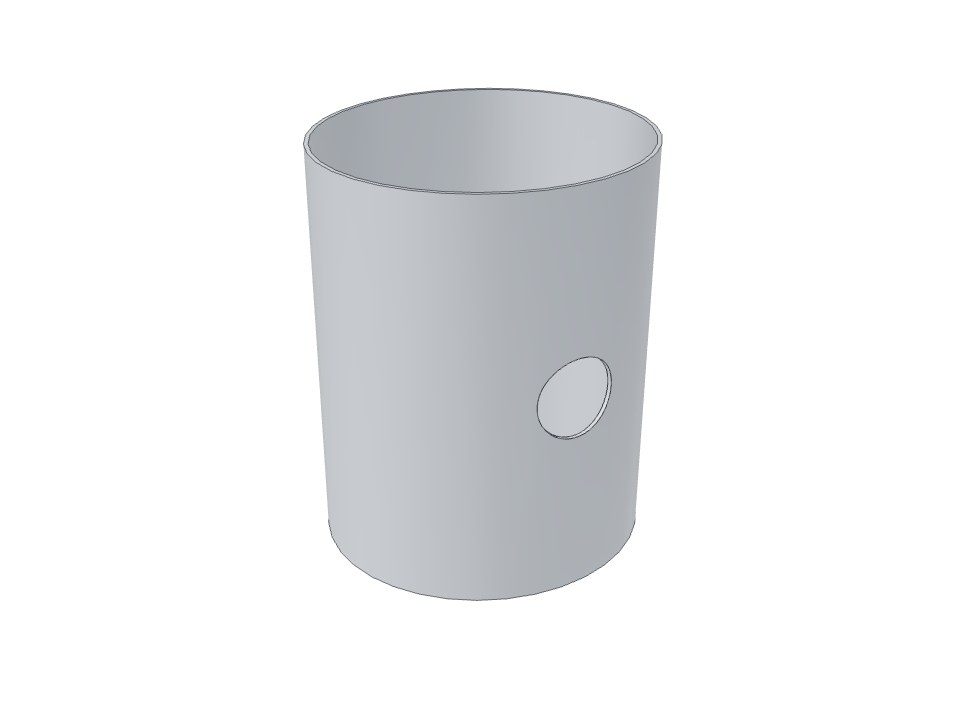

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено10
Время постройки23мин

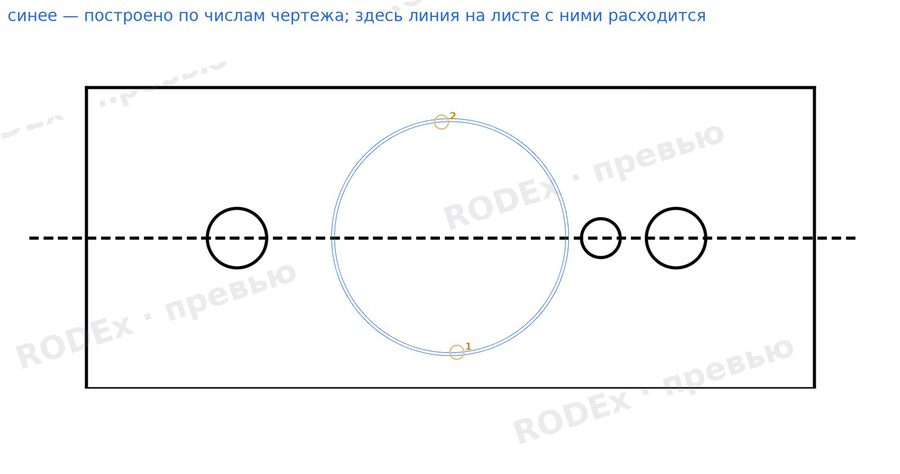

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 200 | верхняя кромка — нижняя кромка | 200 | 200,0 | совпадает |
| 483.8 | левая кромка — правая кромка развёртки (длина заготовки) | 483,8 | 490,09 | вопрос клиенту |
| 100 | верхняя кромка — центр отв. Ø39,5 №1 | 100 | 100,0 | совпадает |
| 100 | левая кромка — центр отв. Ø39,5 №1 | 100 | 100,0 | совпадает |
| 241.9 | центр отв. Ø39,5 №1 — центр отв. Ø25,8 | 241,9 | 241,9 | совпадает |
| 50 | центр отв. Ø25,8 — центр отв. Ø39,5 №2 | 50 | 50,0 | совпадает |
| 91.9 | центр отв. Ø39,5 №2 — правая кромка | 91,9 | 98,19 | вопрос клиенту |
| Ø39.5 | отв. №1 | 39,5 | 39,5 | совпадает |
| Ø39.5 | отв. №2 | 39,5 | 39,5 | совпадает |
| Ø25.8 | отв. Ø25,8 | 25,8 | 25,8 | совпадает |
Был вопрос
Длина заготовки 483,8 мм — это окружность внутреннего Ø154. Для наружного Ø158 при листе 2 мм нужно 490,1 мм, иначе на шве останется щель около 6 мм.
Как решили
Сделали заготовку 490,1 мм под наружный Ø158 — без щели на шве; вариант 483,8 тоже готов.
Итог
Готово: модель построена, все размеры сверены.
