Пример из библиотеки

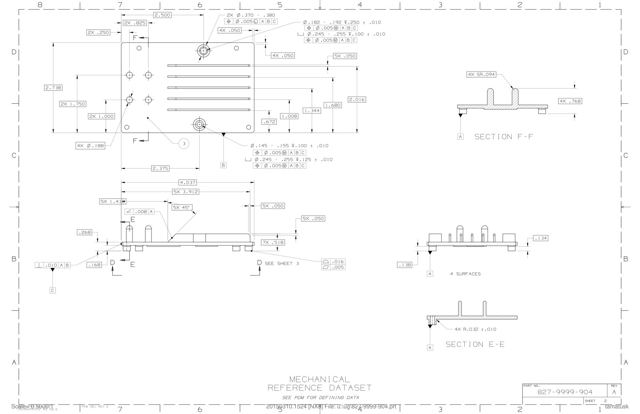

827-9999-904 HEATSINK, TOP (Rockwell Collins)

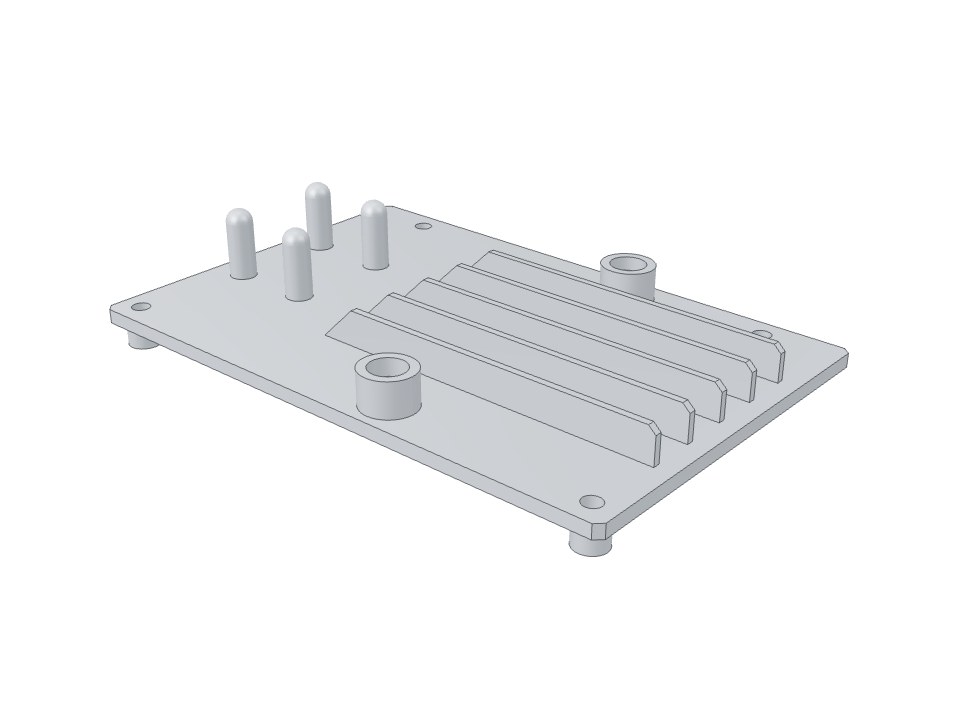

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассСложная1 950 ₽
Размеров сверено58
Время постройки20мин

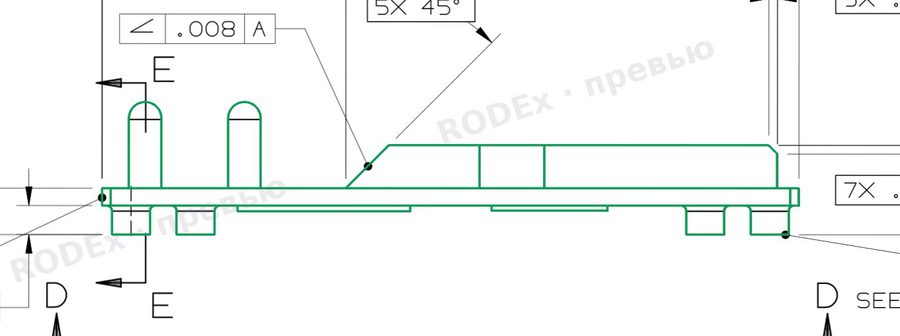

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 2.500 | торец C — ось верхней бобышки | 2.5000" (63.500) | 2.5000" (63.500) | совпадает |
| 2X .825 | торец C — ось второго ряда штырей | 0.8250" (20.955) | 0.8250" (20.955) | совпадает |
| 2X .250 | торец C — ось первого ряда штырей | 0.2500" (6.350) | 0.2500" (6.350) | совпадает |
| 4X .050 (фаска, гориз.) | правый торец — начало фаски угла | 0.0500" (1.270) | 0.0500" (1.270) | совпадает |
| 4X .050 (фаска, верт.) | задняя кромка — конец фаски угла | 0.0500" (1.270) | 0.0500" (1.270) | совпадает |
| 5X .050 (толщина ребра) | две грани ребра | 0.0500" (1.270) | 0.0500" (1.270) | совпадает |
| 2.016 | кромка B — нижняя грань 5-го ребра | 2.0160" (51.206) | 2.0160" (51.206) | совпадает |
| 1.680 | кромка B — нижняя грань 4-го ребра | 1.6800" (42.672) | 1.6800" (42.672) | совпадает |
| 1.344 | кромка B — нижняя грань 3-го ребра | 1.3440" (34.138) | 1.3440" (34.138) | совпадает |
| 1.008 | кромка B — нижняя грань 2-го ребра | 1.0080" (25.603) | 1.0080" (25.603) | совпадает |
| .672 | кромка B — нижняя грань 1-го ребра | 0.6720" (17.069) | 0.6720" (17.069) | совпадает |
| 2.738 | кромка B — задняя кромка плиты | 2.7380" (69.545) | 2.7380" (69.545) | совпадает |
| 2X 1.750 | кромка B — ось заднего ряда штырей | 1.7500" (44.450) | 1.7500" (44.450) | совпадает |
| 2X 1.000 | кромка B — ось переднего ряда штырей | 1.0000" (25.400) | 1.0000" (25.400) | совпадает |
| 2.375 | торец C — ось нижней бобышки | 2.3750" (60.325) | 2.3750" (60.325) | совпадает |
| 4X Ø.188 | наружный диаметр штыря | 0.1880" (4.775) | 0.1880" (4.775) | совпадает |
| 2X Ø.370–.380 | наружный диаметр бобышки | 0.3750" (9.525) | 0.3750" (9.525) | совпадает |
| Ø.182–.192 | отверстие верхней бобышки | 0.1875" (4.763) | 0.1875" (4.763) | совпадает |
| ⌴Ø.245–.255 (верхняя) | цековка верхней бобышки | 0.2500" (6.350) | 0.2500" (6.350) | совпадает |
| Ø.145–.155 | отверстие нижней бобышки | 0.1500" (3.810) | 0.1500" (3.810) | совпадает |
| ⌴Ø.245–.255 (нижняя) | цековка нижней бобышки | 0.2500" (6.350) | 0.2500" (6.350) | совпадает |
| 4.037 | торец C — правый торец | 4.0370" (102.540) | 4.0370" (102.540) | совпадает |
| 5X 3.912 | торец C — торец ребра | 3.9120" (99.365) | 3.9120" (99.365) | совпадает |
| 5X 1.412 | торец C — начало уклона ребра (у плиты) | 1.4120" (35.865) | 1.4120" (35.865) | совпадает |
| 5X .050 (фаска ребра, гориз.) | начало фаски — торец ребра | 0.0500" (1.270) | 0.0500" (1.270) | совпадает |
| 5X .050 (фаска ребра, верт.) | верх ребра — конец фаски | 0.0500" (1.270) | 0.0500" (1.270) | совпадает |
| 7X .518 | база A — верх рёбер и бобышек | 0.5180" (13.157) | 0.5180" (13.157) | совпадает |
| .268 | база A — верх плиты | 0.2680" (6.807) | 0.2680" (6.807) | совпадает |
| .168 | база A — низ плиты (высота опор) | 0.1680" (4.267) | 0.1680" (4.267) | совпадает |
| 5X 45° | верх плиты — уклон ребра | 45° | 45.0° | совпадает |
| .138 | база A — низ Г-образной площадки | 0.1380" (3.505) | 0.1380" (3.505) | совпадает |
| .134 | база A — низ квадратной площадки | 0.1340" (3.404) | 0.1340" (3.404) | совпадает |
| 4X .768 | база A — вершина штыря | 0.7680" (19.507) | 0.7680" (19.507) | совпадает |
| 4X SR.094 | сфера на конце штыря | 0.0940" (2.388) | 0.0940" (2.388) | совпадает |
| 4X R.032 | скругление опоры у плиты | 0.0320" (0.813) | 0.0320" (0.813) | совпадает |
| 3.869 | торец C — ось опоры (у кромки B) | 3.8690" (98.273) | 3.8690" (98.273) | совпадает |
| 2.928 | торец C — правый край Г-площадки | 2.9280" (74.371) | 2.9280" (74.371) | совпадает |
| 2.257 | торец C — левый край Г-площадки | 2.2570" (57.328) | 2.2570" (57.328) | совпадает |
| 1.785 | торец C — правый край квадратной площадки | 1.7850" (45.339) | 1.7850" (45.339) | совпадает |
| .785 | торец C — левый край квадратной площадки | 0.7850" (19.939) | 0.7850" (19.939) | совпадает |
| .168 (по X) | торец C — ось опоры | 0.1680" (4.267) | 0.1680" (4.267) | совпадает |
| 2.632 | торец C — уступ Г-площадки | 2.6320" (66.853) | 2.6320" (66.853) | совпадает |
| .542 | торец C — ось опоры (у задней кромки) | 0.5420" (13.767) | 0.5420" (13.767) | совпадает |
| 3.495 | торец C — ось опоры (у задней кромки) | 3.4950" (88.773) | 3.4950" (88.773) | совпадает |
| .806 | кромка B — край квадратной площадки | 0.8060" (20.472) | 0.8060" (20.472) | совпадает |
| 1.806 | кромка B — край квадратной площадки | 1.8060" (45.872) | 1.8060" (45.872) | совпадает |
| 2X .168 (по Y) | кромка B — ось опор | 0.1680" (4.267) | 0.1680" (4.267) | совпадает |
| 1.209 | кромка B — край Г-площадки | 1.2090" (30.709) | 1.2090" (30.709) | совпадает |
| 1.459 | кромка B — уступ Г-площадки | 1.4590" (37.059) | 1.4590" (37.059) | совпадает |
| 1.713 | кромка B — край Г-площадки | 1.7130" (43.510) | 1.7130" (43.510) | совпадает |
| 2X 2.570 | кромка B — ось задних опор | 2.5700" (65.278) | 2.5700" (65.278) | совпадает |
| R.135 | скругление внутреннего угла Г-площадки | 0.1350" (3.429) | 0.1350" (3.429) | совпадает |
| 4X Ø.215–.225 | наружный диаметр опоры | 0.2200" (5.588) | 0.2200" (5.588) | совпадает |
| 4X Ø.123–.133 | отверстие в опоре | 0.1280" (3.251) | 0.1280" (3.251) | совпадает |
| ↧.250 (отв. Ø.182–.192) | глубина отверстия верхней бобышки — от верха или от дна цековки? | 0.250 | от дна цековки до дна: 0.1500 (ветка A | вопрос клиенту |
| ⌴↧.100 (верхняя цековка) | верх бобышки — дно цековки | 0.100 | 0.1000 (верх .518, дно .418) | совпадает |
| ↧.100 (отв. Ø.145–.155) | дно цековки — дно отверстия (полный Ø) | 0.100 | 0.1000 (дно .293, вершина конуса 118° .248) | совпадает |
| ⌴↧.125 (нижняя цековка) | верх бобышки — дно цековки | 0.125 | 0.1250 (дно .393) | совпадает |
Был вопрос
Глубину одного отверстия лист позволяет прочитать двумя способами. Оба варианта построены — выбираете на странице заказа.
Как решили
Построили оба прочтения — выбор на странице заказа, пересборка не нужна.
Итог
Готово: модель построена, все размеры сверены.
