Корпус крана 1-700201.П-210.05.01 (ЛС59-1)

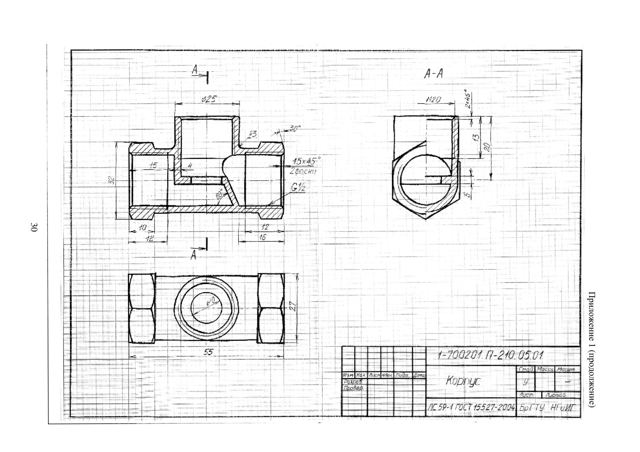

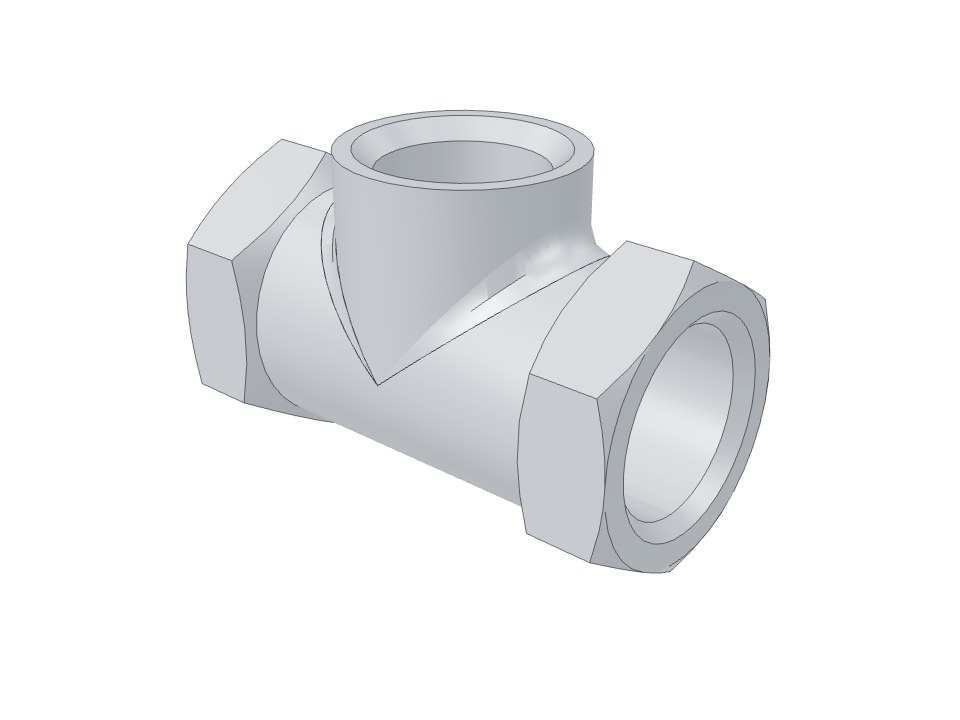

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено21
Время постройки61мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø25 | наружный Ø бобышки (главный вид) | 25 | 25,000 | совпадает |
| R3 | переход бобышка — труба, концевые стороны | 3 | R3 построен на 4 участках линии перехода | совпадает |
| 30° | фаска шестигранника — торец | 30° | конус 60° к оси = 30° к торцу, 4 торца | совпадает |
| 1,5×45° (2 фаски) | вход резьб G1/2 — оба торца | 1,5×45° | конус 45°, длина 1,5, от D1 18,631 до Ø21,631 | совпадает |
| G1/2 | резьба трубная, оба конца | G1/2 | отверстие D1 18 | совпадает |
| 32 | верхний — нижний угол шестигранника (главный вид) | 32 | 31,177 (у S27 по углам 31,18) | вопрос клиенту |
| 15 | левый торец — наружная стенка бобышки внутри трубы | 15 | 15,000 | совпадает |
| 4 | наружная — внутренняя стенка бобышки внутри трубы | 4 | 4,000 | совпадает |
| 60° | наклонная перегородка — горизонталь | 60° | 60,00° (обе грани) | совпадает |
| 10 | левый торец — конец левого шестигранника | 10 | 10,000 | совпадает |
| 12 (лев.) | левый торец — конец резьбы G1/2 | 12 | 12,000 (ветка «по наружному Ø») | совпадает |
| 12 (прав.) | правый торец — конец резьбы G1/2 | 12 | 12,000 (ветка «по наружному Ø») | совпадает |
| 16 | правый торец — правая грань наклонной перегородки у дна трубы | 16 | 16,00 | совпадает |
| M20 | резьба в бобышке | M20 | отверстие D1 17 | совпадает |
| 2×45° | фаска на входе M20 | 2×45° | конус 45°, глубина 2,0, Ø21,29 на торце | совпадает |
| 13 | верх бобышки — конец резьбы M20 | 13 | 13,000 | совпадает |
| 20 | верх бобышки — ось трубы (А-А: нижняя выносная по осевой) | 20 | 20,000 | совпадает |
| 5 | верх — низ перегородки-седла | 5 | 5,000 | совпадает |
| 27 | грани шестигранника под ключ (вид сверху) | 27 | 27,000 | совпадает |
| 55 | левый — правый торец | 55 | 55,000 | совпадает |
| Ø10 | отверстие седла (вид сверху) | 10 | 10,000 | совпадает |
Был вопрос
Шестигранник «под ключ 27» и «по углам 32» противоречат друг другу: у шестигранника на 27 по углам 31,2 мм. Построили «под ключ 27», вариант «32» тоже готов.
Как решили
Построили «под ключ 27»; вариант «по углам 32» тоже готов.
Итог
Готово: модель построена, все размеры сверены.
