Пример из библиотеки

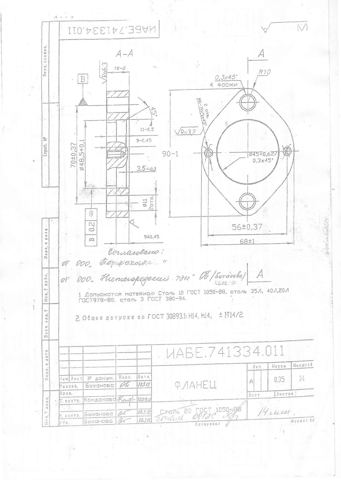

Фланец ИАБЕ.741334.011

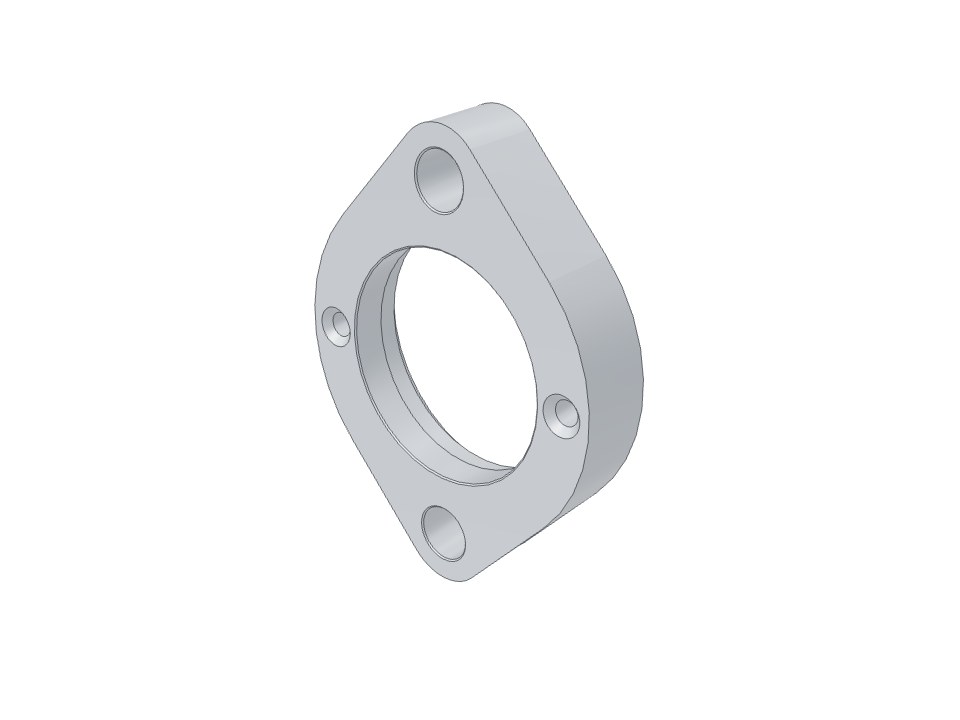

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено18
Время постройки40мин

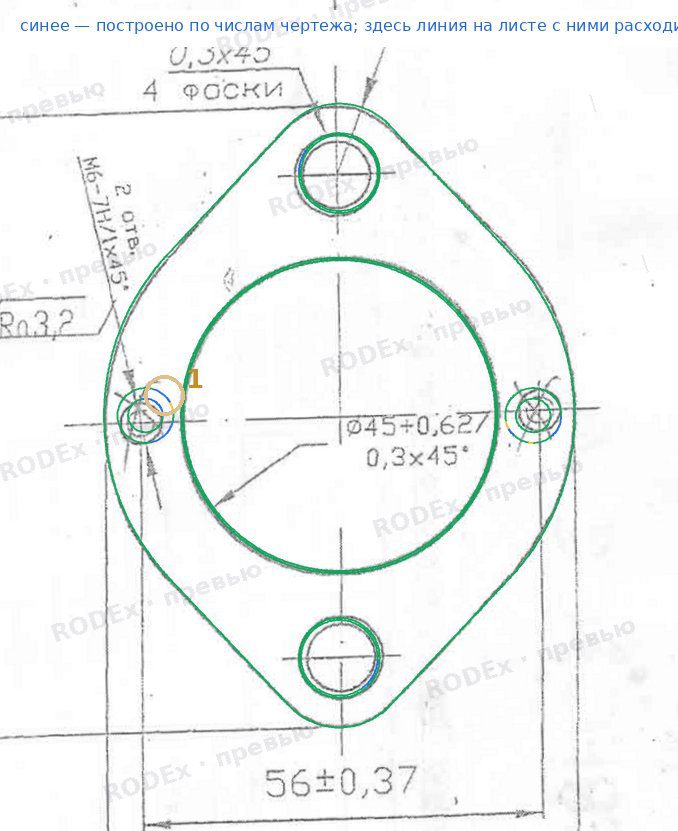

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 16-2 | торец со стороны Ø45 — торец со стороны выточки | 16 | 16,00 | совпадает |
| 70±0,37 | ось верхнего Ø11 — ось нижнего Ø11 | 70 | 70,00 | по числу — рисунок листа отличается |
| Ø48,5+0,1 | образующие выточки | 48,5 | 48,50 | по числу — рисунок листа отличается |
| 11-0,5 | торец со стороны Ø45 — дно сверления M6 (до конуса) | 11 | 11,00 | совпадает |
| 9-0,45 | торец со стороны Ø45 — конец резьбы M6 | 9 | 9 (резьба условно, длина в спецификации) | по числу — рисунок листа отличается |
| 3,5-0,3 | торец со стороны выточки — начало фаски 45° выточки | 3,5 | 3,50 | по числу — рисунок листа отличается |
| Ø11 2 отв. | образующие отверстия | 11 | 11,00 | по числу — рисунок листа отличается |
| 9±0,45 | дно выточки Ø48,5 — торец со стороны выточки | 9 | 9,00 | совпадает |
| 45° | фаска выточки — торец | 45° | 45,0° | совпадает |
| 90-1 | верх верхней проушины — низ нижней | 90 | 90,00 | по числу — рисунок листа отличается |
| 56±0,37 | ось левой M6 — ось правой M6 | 56 | 56,00 | по числу — рисунок листа отличается |
| 68±1 | левый край — правый край контура | 68 | 68,00 | по числу — рисунок листа отличается |
| R10 | дуга проушины | 10 | 10,00 | по числу — рисунок листа отличается |
| Ø45+0,627 | отверстие | 45 | 45,00 | совпадает |
| 0,3×45° 4 фаски | кромки Ø11 с двух сторон | 0,3 | 0,30 | не проверяемо по скану |
| 0,3×45° | кромка Ø45 у торца | 0,3 | 0,30 | не проверяемо по скану |
| M6-7H, 1×45°, 2 отв. | резьба | M6×1 | D1 4,918, фаска Ø8 | совпадает |
Был вопрос
Масса в штампе 0,35 кг, а по размерам чертежа деталь весит 0,268 кг — на 23 % меньше. Ни один размер этого не объясняет: возможно, в штампе масса заготовки.
Как решили
Модель точно по размерам чертежа (0,268 кг); разницу с массой в штампе вынесли вопросом — возможно, там масса заготовки.
Итог
Готово: модель построена, все размеры сверены.
