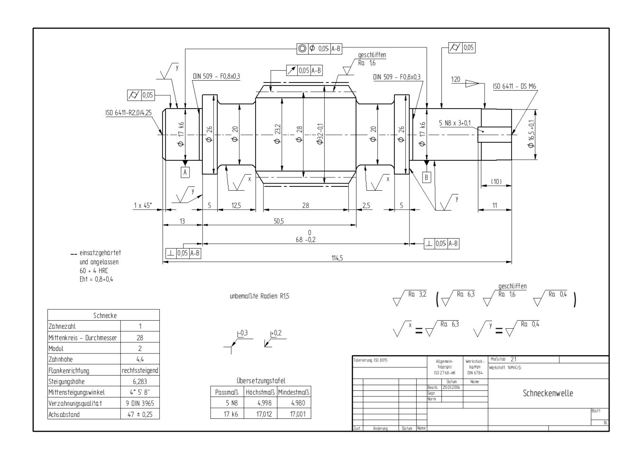

Червячный вал (Schneckenwelle), 16MnCr5

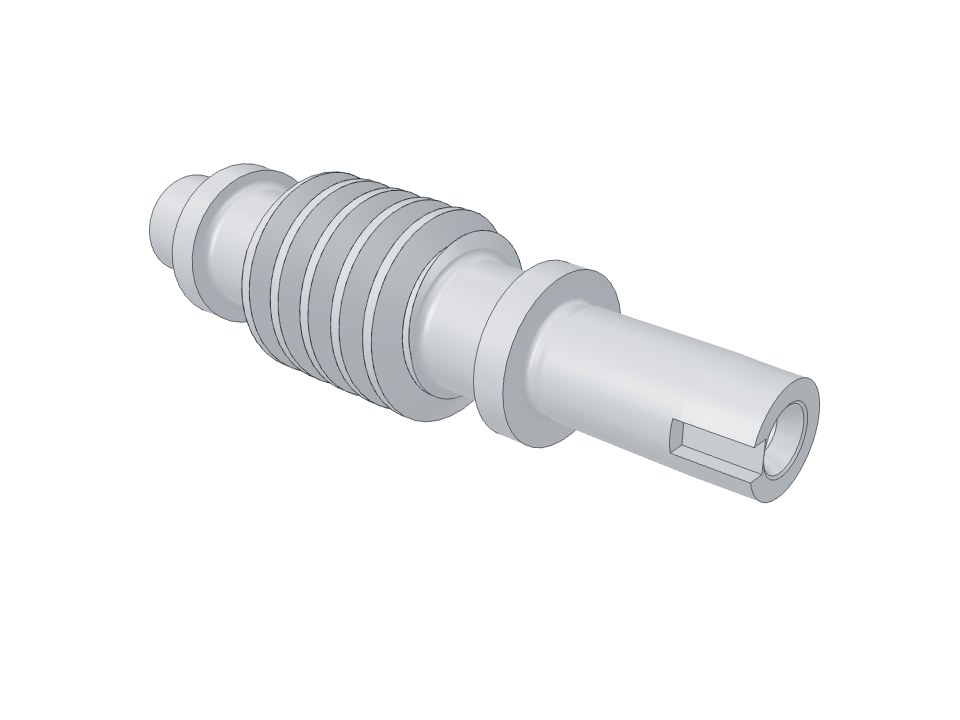

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассСредняя1 100 ₽
Размеров сверено36
Время постройки92мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 1×45° | левый торец — конец фаски на Ø17 | 1 | 1,0 | совпадает |
| 13 | левый торец — левый торец левого буртика | 13 | 13,0 | совпадает |
| 5 | левый — правый торец левого буртика Ø26 | 5 | 5,0 | совпадает |
| 12,5 | правый торец левого буртика — торец заготовки червяка | 12,5 | 12,5 | совпадает |
| 28 | начало — конец цилиндра вершин Ø32 | 28 | 28,0 | совпадает |
| 2,5 | конец цилиндра вершин — правый торец заготовки червяка | 2,5 | 2,5 | совпадает |
| 50,5 | левый торец левого буртика — правый торец заготовки червяка | 50,5 | 50,5 | совпадает |
| 5 | левый — правый торец правого буртика Ø26 | 5 | 5,0 | совпадает |
| 68 −0,2 | левый торец левого буртика — правый торец правого буртика | 68 | 68,0 | совпадает |
| 114,5 | левый торец — правый торец | 114,5 | 114,5 | совпадает |
| (10) | начало конуса 1:20 — правый торец | 10 | 10,0 | совпадает |
| 11 | закрытый конец шпоночного паза — правый торец | 11 | 11,0 | совпадает |
| Ø17k6 (слева) | наружный Ø шейки | 17 | 17,0 | совпадает |
| Ø26 (слева) | наружный Ø буртика | 26 | 26,0 | совпадает |
| Ø20 (слева) | наружный Ø шейки | 20 | 20,0 | совпадает |
| Ø23,2 | Ø впадин витка | 23,2 | 23,2 | совпадает |
| Ø28 | делительный Ø (не поверхность) | 28 | толщина витка на Ø28 = 3,141 = πm/2 | совпадает |
| Ø32 −0,1 | Ø вершин витка | 32 | 32,0 | совпадает |
| Ø20 (справа) | наружный Ø шейки | 20 | 20,0 | совпадает |
| Ø26 (справа) | наружный Ø буртика | 26 | 26,0 | совпадает |
| Ø17k6 (справа) | наружный Ø шейки | 17 | 17,0 | совпадает |
| Ø16,5 +0,1 | Ø конуса у правого торца | 16,5 | 16,5 | совпадает |
| 5N8 | ширина шпоночного паза | 5 | 5,0 | совпадает |
| 3 +0,1 | глубина паза от поверхности конуса | 3 | 3,000 ( и 109,5) | совпадает |
| 1:20 | конус | 1:20 | Ø17,0 → Ø16,5 на 10 мм | совпадает |
| h = 4,4 (таблица) | высота витка (Ø32 − Ø23,2)/2 | 4,4 | 4,4 | совпадает |
| ход 6,283, m=2, z1=1, правый (таблица) | шаг витков вдоль оси | 6,283 | 6,283 (сечение: 37,496 → 43,779 → 50,062) | совпадает |
Был вопрос
На чертеже не указан угол и тип профиля витка. Построили 20°, профиль ZA — самый распространённый; другой угол перестроим.
Как решили
Построили профиль ZA с углом 20° — самый распространённый; другой угол перестроим.
Итог
Готово: модель построена, все размеры сверены.
