Пример из библиотеки

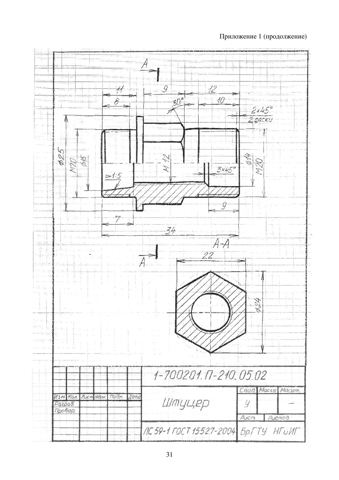

Штуцер 1-700201.П-210.05.02 (ЛС 59-1)

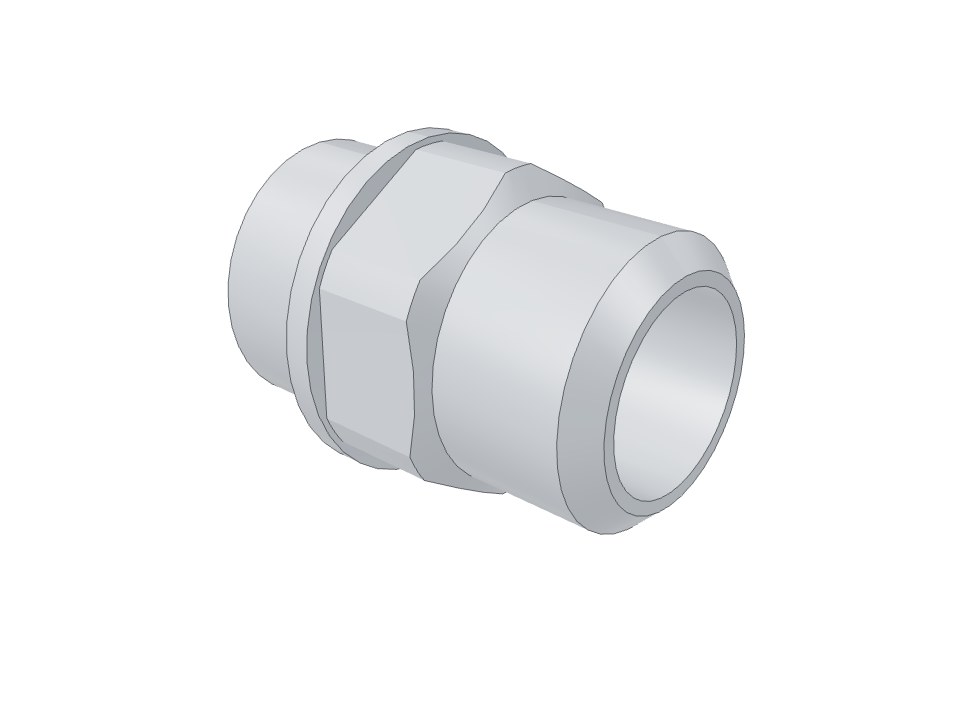

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено20
Время постройки27мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 34 | левый торец — правый торец | 34 | 34,00 | совпадает |
| 11 | левый торец — левый торец бурта Ø25 | 11 | 11,00 | совпадает |
| 8 | левый торец — граница резьбы M20 | 8 | 8 (условно) | совпадает |
| 9 | правый торец бурта — правый торец шестигранника | 9 | 9,00 | совпадает |
| 12 | правый торец шестигранника — правый торец | 12 | 12,00 | совпадает |
| 10 | граница резьбы M20 — правый торец | 10 | 10 (условно) | совпадает |
| 7 | левый торец — ступенька конус / отверстие M12 | 7 | 7,00 | совпадает |
| 9 | дно расточки Ø14 — правый торец | 9 | 9,00 | совпадает |
| Ø25 | бурт | 25 | 25,00 | совпадает |
| M20 (слева) | наружный Ø резьбы | 20 | 20,00 | совпадает |
| Ø15 | конус на левом торце | 15 | 15,00 | совпадает |
| ▷1:5 | конусность на длине 7 | 1:5 | (15−13,6)/7 = 1:5 | совпадает |
| M12 | внутренняя резьба | 12 | отв. Ø10,106 | совпадает |
| 3×45° | фаска на ступеньке Ø14 → M12 | 3×45° | 1,95×45° | вопрос клиенту |
| Ø14 | расточка справа | 14 | 14,00 | совпадает |
| M20 (справа) | наружный Ø резьбы | 20 | 20,00 | совпадает |
| 2×45° (2 фаски) | фаски на торцах M20 | 2×45° | 2,00×45° | совпадает |
| 30° | фаска шестигранника к его торцу | 30° | 30,0° | совпадает |
| 22 | грани шестигранника (под ключ) | 22 | 22,00 | совпадает |
| Ø24 | углы шестигранника | 24 | 24,00 | совпадает |
| 2 (выведен) | ширина бурта = 34 − 11 − 9 − 12 | 2,00 | выведено |
Был вопрос
Два места на эскизе можно прочитать двумя способами — фаска и шестигранник. Построено по наиболее вероятному прочтению, второй вариант тоже готов.
Как решили
Построили наиболее вероятное прочтение; второй вариант тоже готов.
Итог
Готово: модель построена, все размеры сверены.
