Опора выключателя NASA 1004720 (фрезерованная)

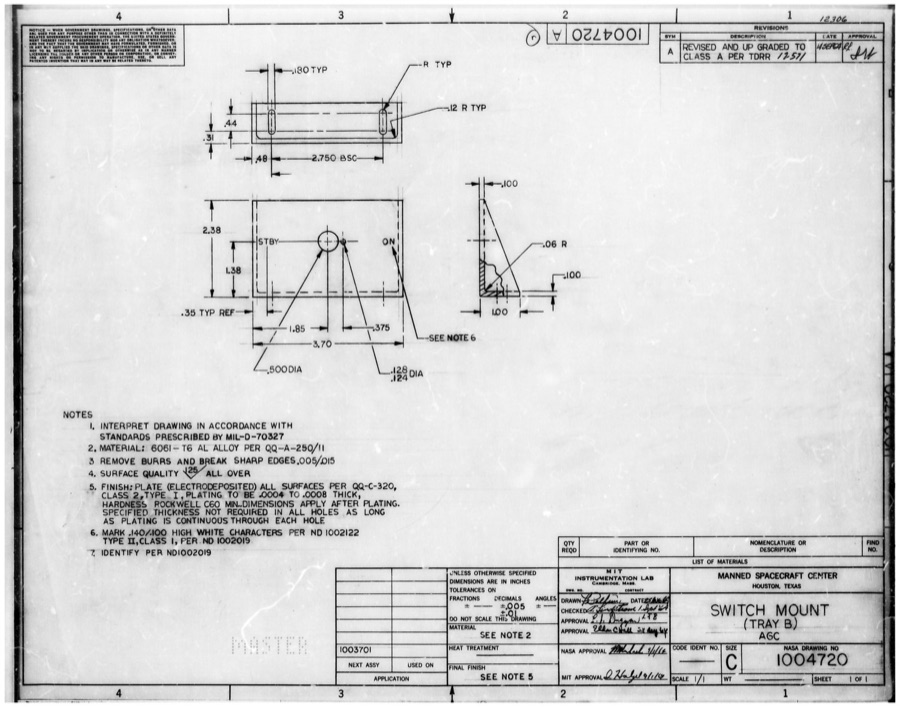

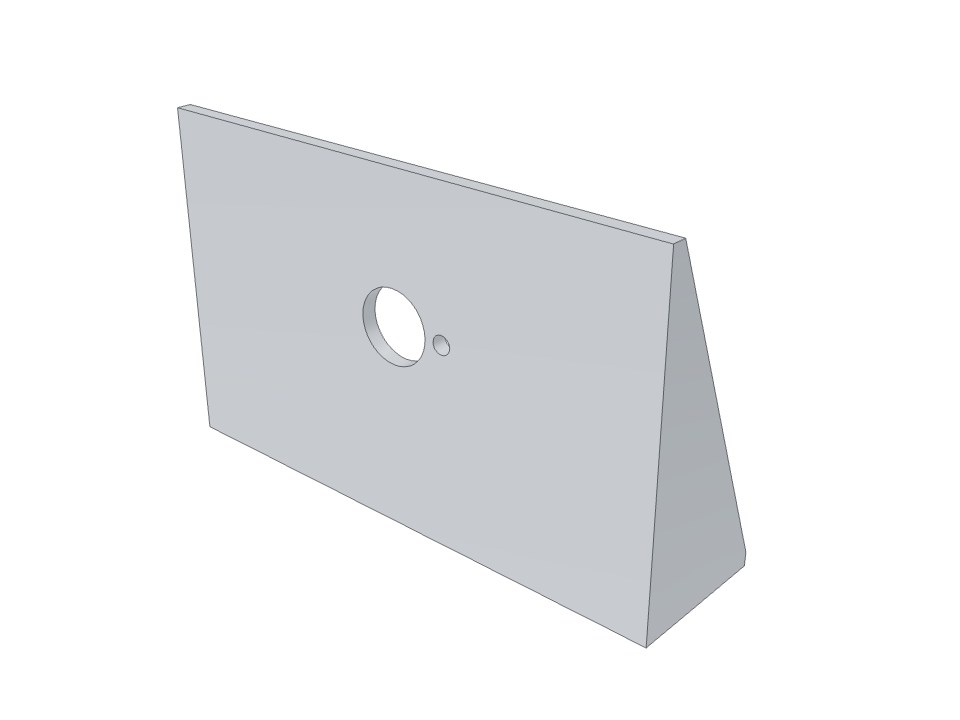

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено18
Время постройки18мин

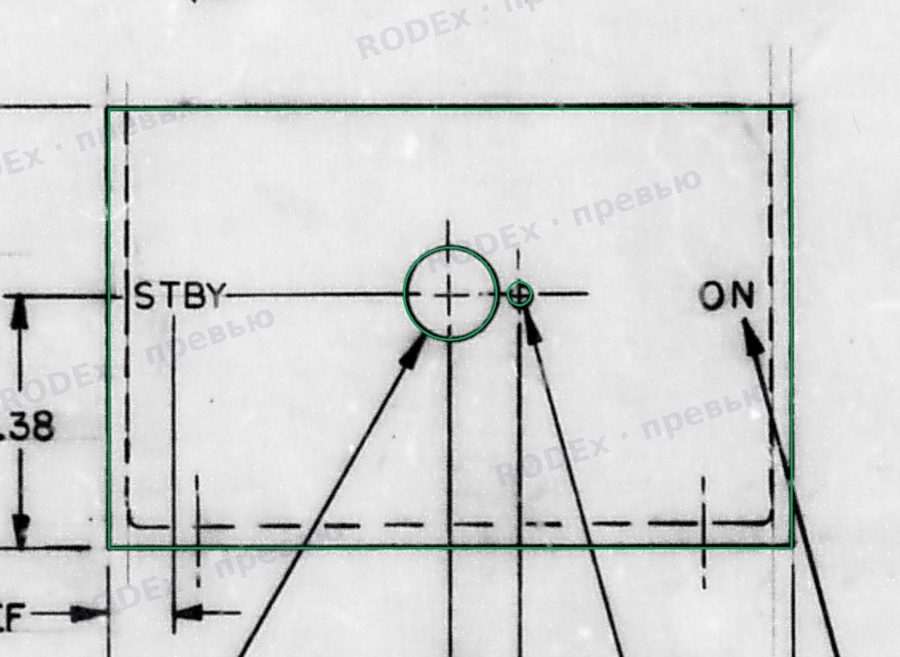

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 3.70 | левый торец — правый торец | совпадает | ||
| 2.38 | низ полки — верх стенки | совпадает | ||
| 1.00 | лицо стенки — задний край полки | совпадает | ||
| .100 (стенка) | лицо стенки — тыльная сторона стенки | совпадает | ||
| .100 (полка) | низ полки — верх полки | совпадает | ||
| .06 R | угол стенка/полка внутри | совпадает | ||
| 1.85 | левый торец — ось отв. Ø.500 | совпадает | ||
| 1.38 | низ полки — ось отв. Ø.500 и Ø.126 | по числу — рисунок листа отличается | ||
| .500 DIA | диаметр отверстия | совпадает | ||
| .375 | ось Ø.500 — ось Ø.126 | совпадает | ||
| .128/.124 DIA | диаметр отверстия | совпадает | ||
| .180 TYP | ширина паза | совпадает | ||
| R TYP (паз) | полный радиус конца паза = .180/2 | совпадает | ||
| .48 | левый торец — ось левого паза | совпадает | ||
| 2.750 BSC | ось левого паза — ось правого паза | совпадает | ||
| .44 | центр ближней дуги паза — центр дальней | по числу — рисунок листа отличается | ||
| .31 | лицо стенки — центр ближней дуги паза | совпадает | ||
| .12 R TYP | вертикальный угол косынка/стенка | совпадает | ||
| .35 TYP REF | левый торец — надпись STBY (Note 6) | справочный, надпись — не геометрия |
