Пример из библиотеки

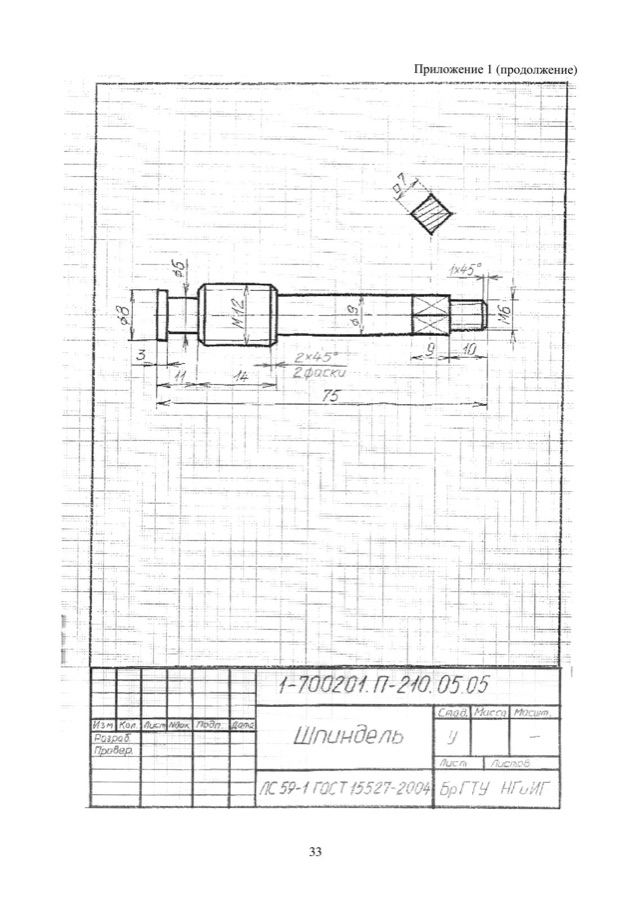

Шпиндель 1-700201.П-210.05.05

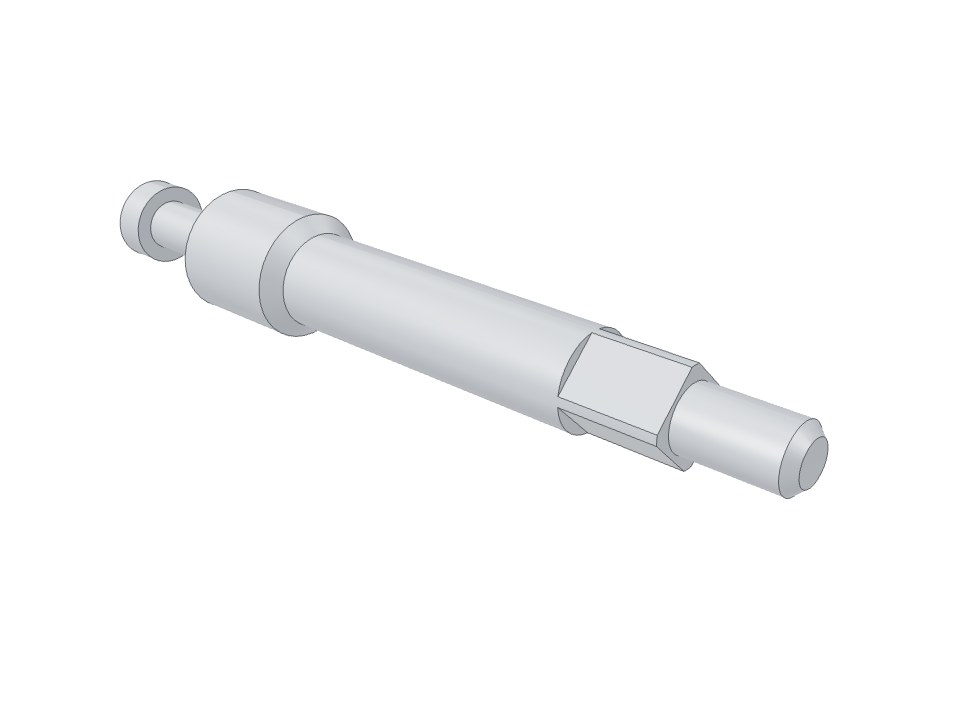

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено14
Время постройки24мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø8 | наружный Ø бурта (выносные — с верхней и нижней образующих бурта) | 8 | 8,000 | совпадает |
| 3 | левый торец бурта — правый торец бурта | 3 | 3,000 | совпадает |
| Ø5 | Ø шейки между буртом и M12 | 5 | 5,000 | совпадает |
| 11 | левый торец бурта — левый торец M12 | 11 | 11,000 | совпадает |
| 14 | левый торец M12 — правый торец M12 | 14 | 14,000 | совпадает |
| M12 | наружный Ø резьбы M12×1,75 | 12 | 12,000 | совпадает |
| 2×45° (2 фаски) | фаски на обоих торцах M12 | 2 | лев. 2,000; прав. 1,5 (упирается в Ø9) | совпадает |
| Ø9 | Ø вала между M12 и квадратом | 9 | 9,000 | совпадает |
| □7 | размер «под ключ» квадрата | 7 | 7,000 | совпадает |
| 9 | левый торец квадрата — торец уступа M6 | 9 | 9,000 | совпадает |
| 10 | торец уступа M6 — правый торец детали | 10 | 10,000 | совпадает |
| M6 | наружный Ø резьбы M6×1 | 6 | 6,000 | совпадает |
| 1×45° | фаска на торце M6 | 1 | 1,000 | совпадает |
| 75 | левый торец бурта — правый торец M6 | 75 | 75,000 | совпадает |
