Пример из библиотеки

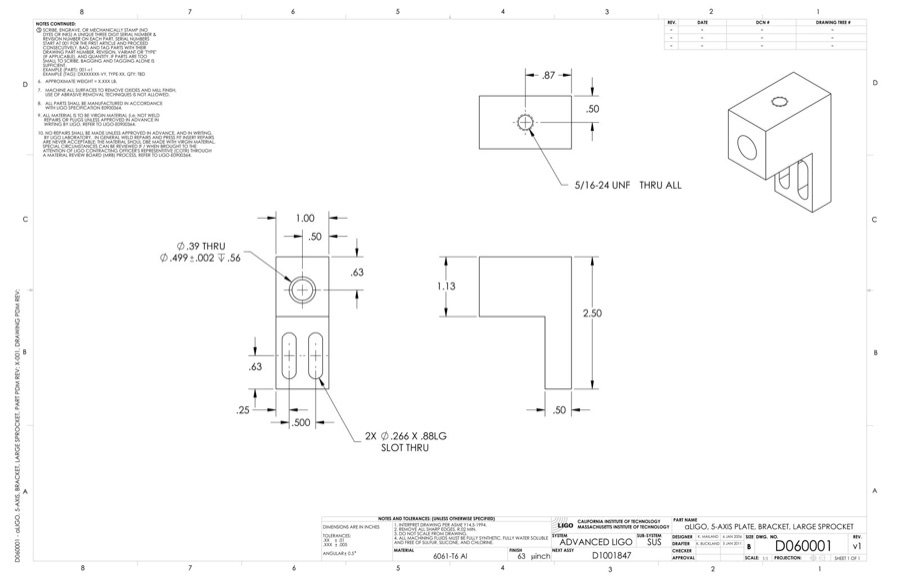

Кронштейн звёздочки aLIGO D060001

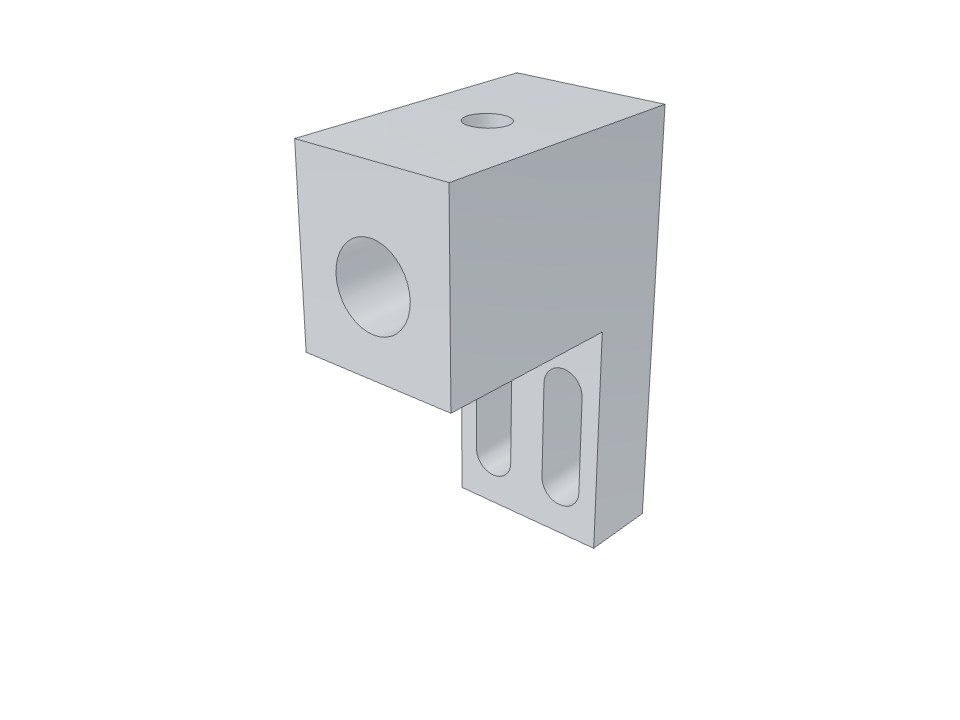

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено17
Время постройки12мин

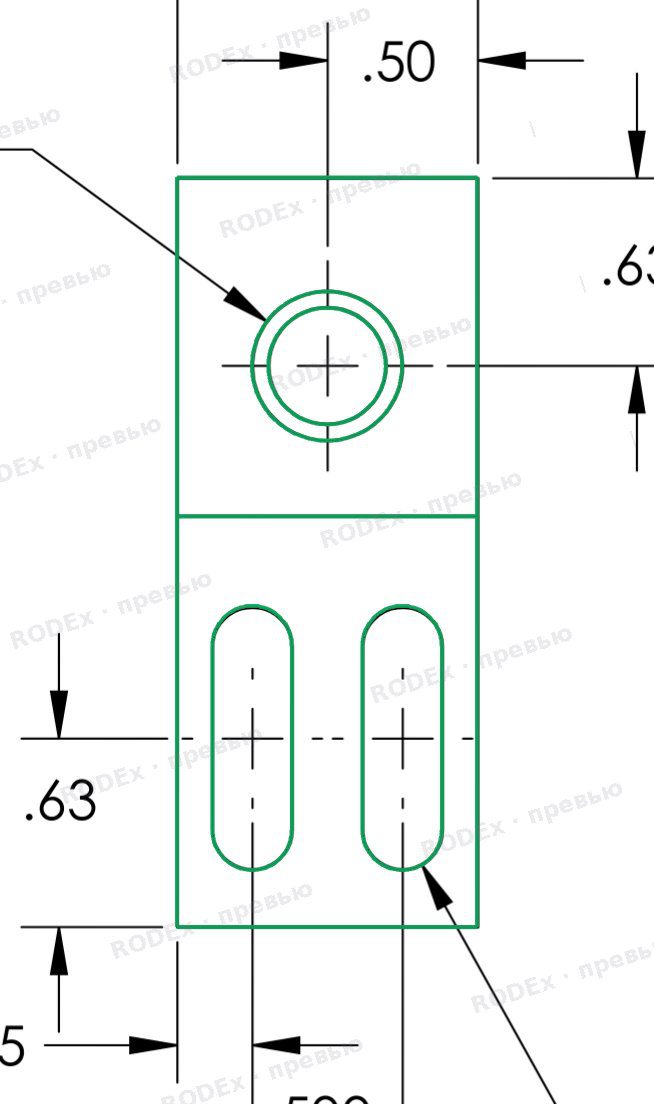

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 1.00 | левая грань — правая грань (ширина), главный вид | 25,400 | 25,400 | совпадает |
| .50 | ось отв. Ø.499 — правая грань, главный вид | 12,700 | 12,700 | совпадает |
| .63 | верхняя грань — ось отв. Ø.499, главный вид | 16,002 | 16,002 | совпадает |
| Ø.499 ±.002 | ступень отверстия спереди | 12,675 | 12,675 | совпадает |
| ↧.56 | передняя грань блока — дно ступени Ø.499 | 14,224 | 14,224 | совпадает |
| Ø.39 THRU | сквозное отверстие | 9,906 | 9,906 | совпадает |
| .63 | нижняя грань стойки — ось пазов, главный вид | 16,002 | 16,002 | совпадает |
| .25 | левая грань — ось левого паза | 6,350 | 6,350 | совпадает |
| .500 | ось левого паза — ось правого паза | 12,700 | 12,700 | совпадает |
| 2X Ø.266 | ширина паза (дуга торца) | 6,756 | 6,756 | совпадает |
| .88 LG | общая длина паза (дуга — дуга) | 22,352 | 22,352 | совпадает |
| 1.13 | верхняя грань — нижняя грань блока, вид справа | 28,702 | 28,702 | совпадает |
| 2.50 | верхняя грань — низ стойки, вид справа | 63,500 | 63,500 | совпадает |
| .50 | передняя грань стойки — задняя грань, вид справа | 12,700 | 12,700 | совпадает |
| .87 | ось резьбы — задняя грань, вид сверху | 22,098 | 22,098 | совпадает |
| .50 | ось резьбы — боковая грань, вид сверху | 12,700 | 12,700 | совпадает |
| 5/16-24 UNF THRU ALL | резьба сверху насквозь через блок | d 7,938, шаг 1,058 | отв. D1 6,792 | совпадает |
| глубина 1.74 (не проставлена) | передняя грань блока — задняя грань | по масштабу 1.742" | 44,196 | посчитано по масштабу |
