Скоба крепления кабеля NASA 1004547

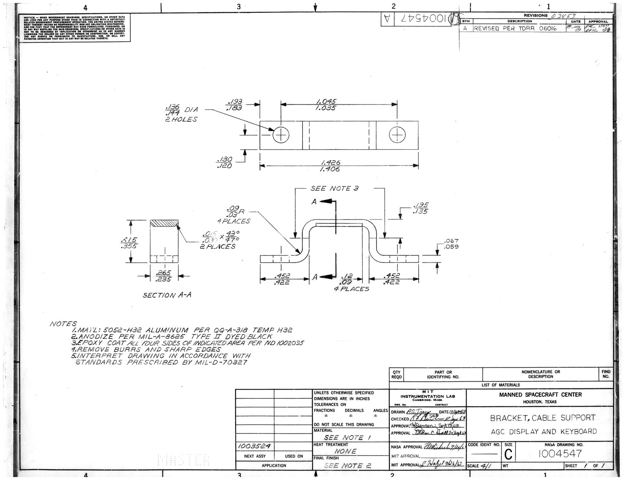

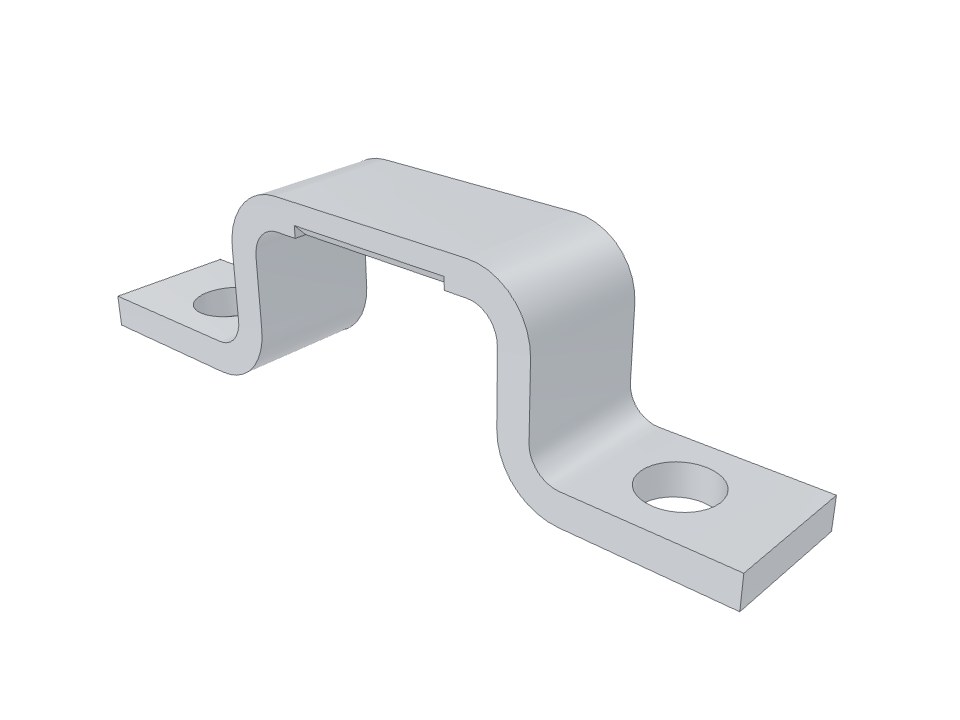

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено13
Время постройки19мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 1.426/1.406 | левый торец – правый торец | совпадает | ||
| 1.045/1.035 | ось левого отв. – ось правого отв. | совпадает | ||
| .193/.183 | левый торец – ось отв. | совпадает | ||
| .130/.120 | нижняя (передняя) кромка – ось отв. | совпадает | ||
| Ø.136/.144 (2 отв.) | отверстие | совпадает | ||
| .452/.422 лев. | левый торец полки – внутренняя грань левой стенки | совпадает | ||
| .452/.422 прав. | внутренняя грань правой стенки – правый торец | совпадает | ||
| .067/.059 | толщина полки (верх – низ) | совпадает | ||
| R.09/.03, 4 места | внутренний радиус гиба | совпадает | ||
| .415/.355 | низ полки – верх перемычки | совпадает | ||
| .265/.235 | передняя грань – задняя грань | совпадает | ||
| .015/.030 × 43°/47°, 2 места | катет фаски нижней кромки перемычки | совпадает | ||

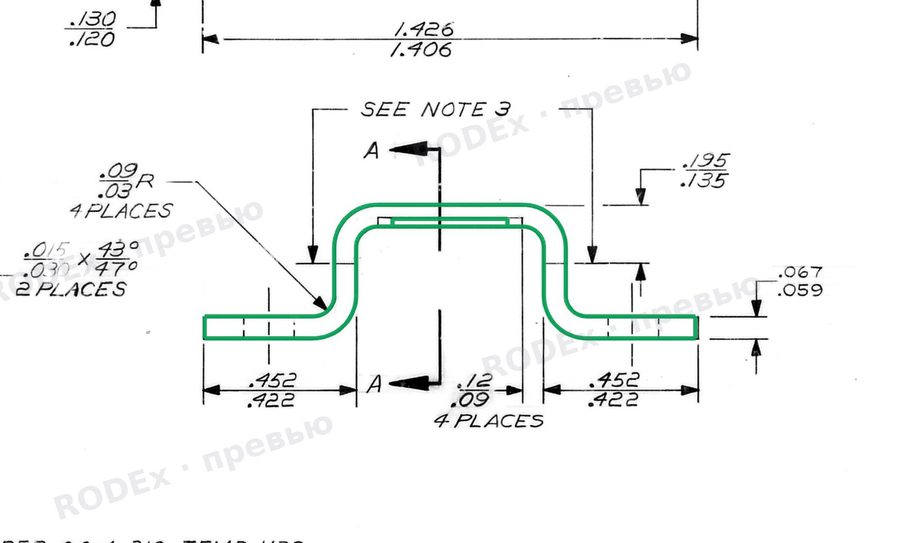

| .12/.09, 4 места | конец фаски – внутренняя грань стенки | по числу — рисунок листа отличается |
