Колесо зубчатое 1-36 01 01.ТМ70.06.02 (Сталь 40)

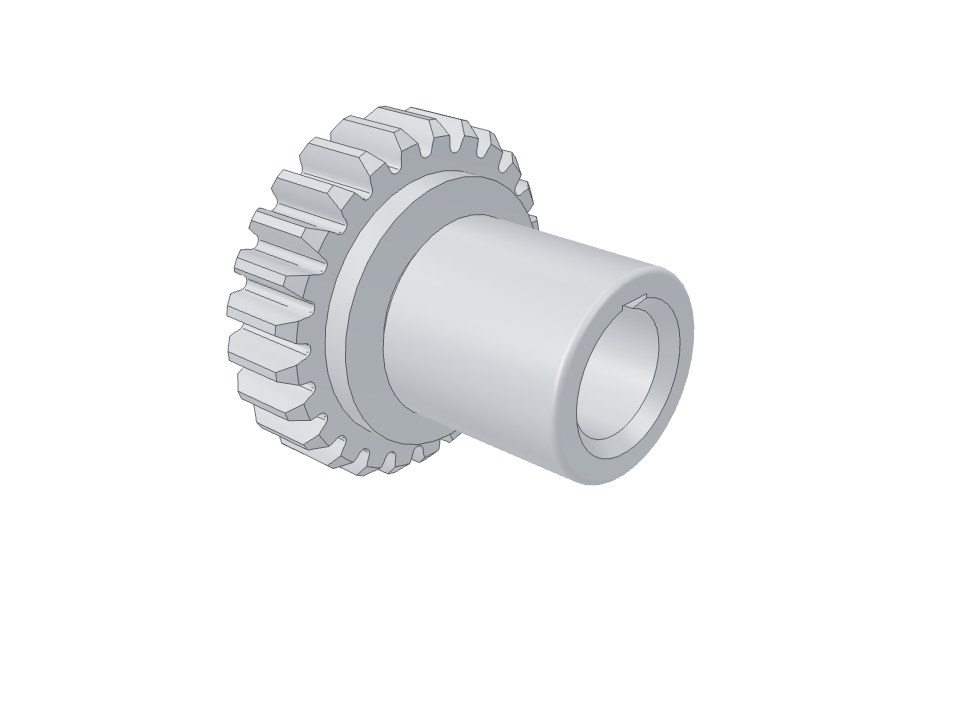

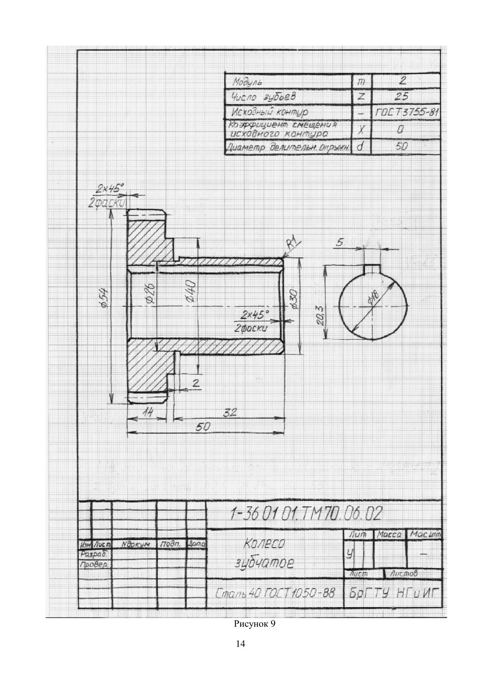

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено18
Время постройки18мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø54 | вершины зубьев (диаметр выступов) | 54 | 54,000 | совпадает |
| Ø40 | наружная поверхность бурта (между торцом венца и канавкой) | 40 | 40,000 | совпадает |
| Ø26 | дно канавки ширины 2 | 26 | 26,000 | совпадает |
| Ø30 | наружная поверхность ступицы | 30 | 30,000 | совпадает |
| 14 | левый торец колеса — правый торец венца | 14 | 14,000 | совпадает |
| 32 | правый торец бурта Ø40 (левая стенка канавки) — торец ступицы | 32 | 32,000 | совпадает |
| 50 | левый торец колеса — торец ступицы | 50 | 50,000 | совпадает |
| 2 | левая — правая стенка канавки | 2 | 2,000 | совпадает |
| R1 | наружная кромка торца ступицы Ø30 | 1 | 1,000 | совпадает |
| 2×45° (2 фаски) | кромки вершин зубьев с обоих торцов венца | 2×45° | r 25 на торце → 27 на 2 мм | совпадает |
| 2×45° (2 фаски) | кромки отверстия Ø18 с обоих торцов | 2×45° | r 11 на торцах | совпадает |
| Ø18 | отверстие | 18 | 18,000 | совпадает |
| 5 | боковые стенки шпоночного паза | 5 | 5,000 | совпадает |
| 20,3 | образующая отверстия напротив паза — дно паза | 20,3 | 20,300 | совпадает |
| (4) | длина бурта Ø40 — НЕ проставлена, выведена из цепочки 50 − 14 − 32 | 4,000 | выведено | |
| m2, z25, x0, d50 | таблица венца | эвольвента по обкатке рейкой ГОСТ 13755-81; полуугол впадины | совпадает |
