Пример из библиотеки

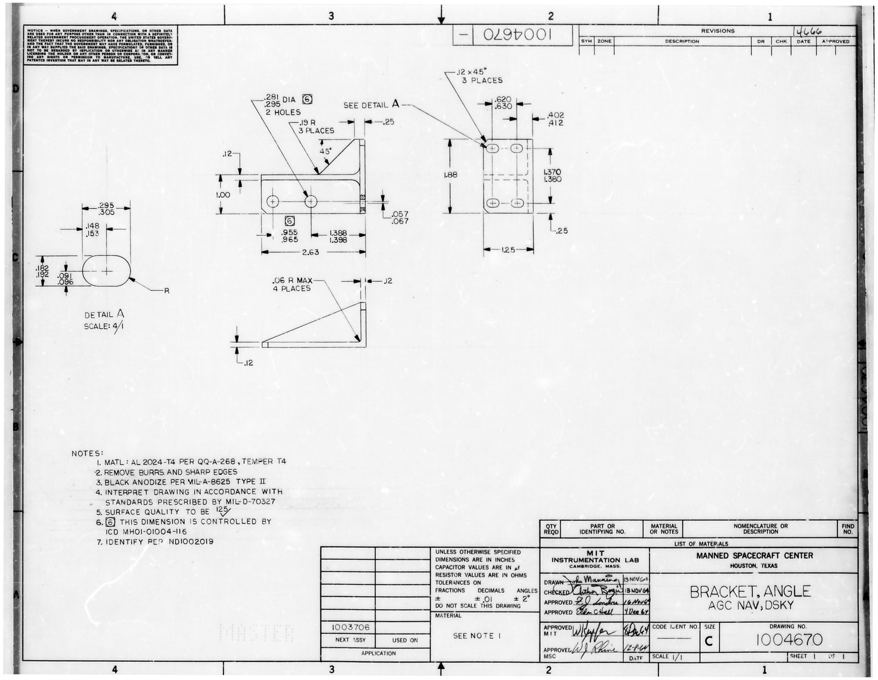

Кронштейн угловой 1004670 (BRACKET, ANGLE, AGC NAV DSKY)

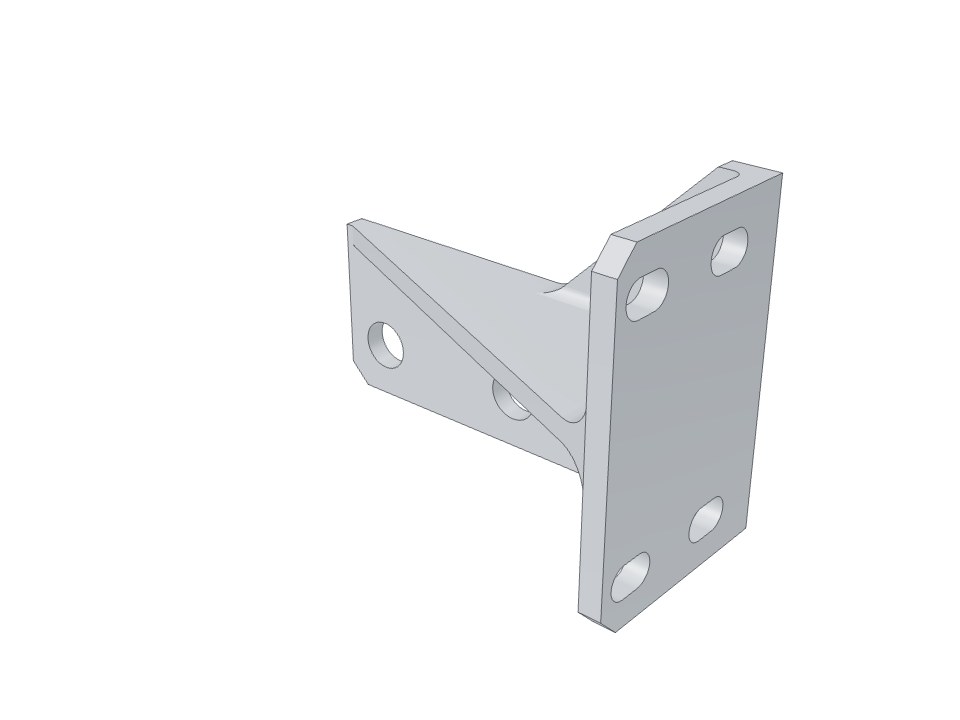

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено25
Время постройки26мин

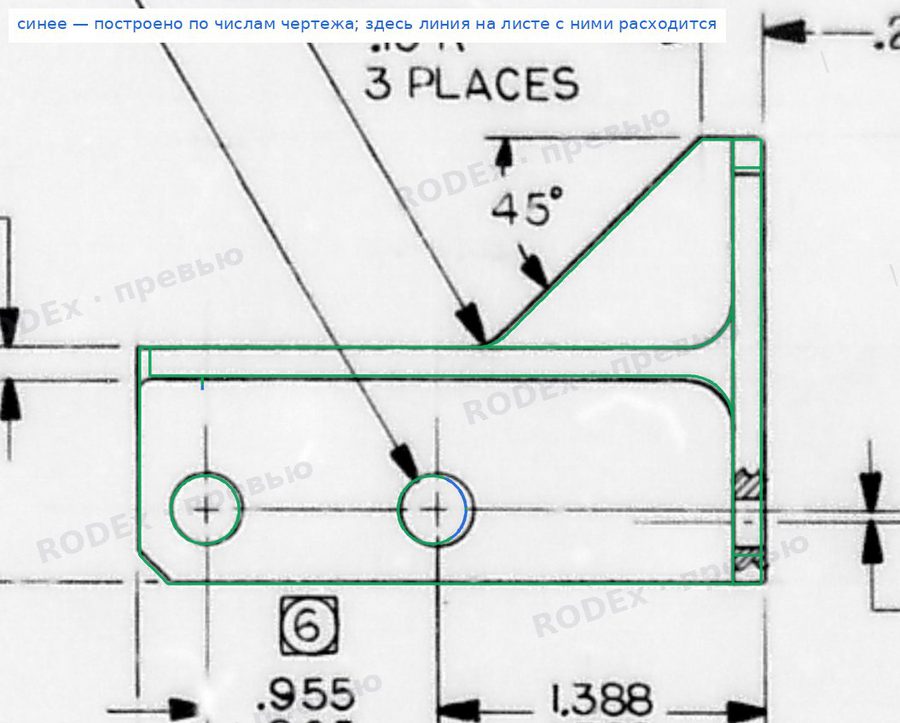

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 2.63 | левый торец задней стенки — наружная грань вертикальной полки | 66,802 | 66,802 | совпадает |
| 1.388/1.398 | наружная грань полки — ось правого отв. Ø.288 | 35,382 | 35,382 | по числу — рисунок листа отличается |
| .955/.965 | ось левого отв. — ось правого отв. | 24,384 | 24,384 | совпадает |
| 1.00 | низ — верх задней стенки / верх полки-треугольника | 25,4 | 25,4 | совпадает |
| .12 | толщина полки-треугольника (верх 1.00 — низ) | 3,048 | 3,048 | не проверяемо по скану |
| .25 | вершина косынки — наружная грань полки | 6,35 | 6,35 | по числу — рисунок листа отличается |
| .057/.067 | ось нижних пазов — ось отверстий Ø.288 | 1,575 | 1,575 | не проверяемо по скану |
| .281/.295 DIA 2 HOLES ⑥ | отверстия в задней стенке | Ø7,315 | Ø7,315 | совпадает |
| .19 R 3 PLACES | впадина косынки; полка-треугольник/вертикальная полка сверху и снизу | 4,826 | 4,826 ×3 | совпадает |
| 45° | наклон косынки к горизонтали | 45° | 45,0° | совпадает |
| .12×45° 3 PLACES | передние углы вертикальной полки (верх, низ); нижний левый угол задней стенки | 3,048×45° | 3,048×45° | совпадает |
| .620/.630 | оси пазов по глубине | 15,875 | 15,875 | совпадает |
| .402/.412 | задняя грань — ось задних пазов | 10,338 | 10,338 | совпадает |
| 1.88 | низ — верх вертикальной полки (и косынки) | 47,752 | 47,752 | совпадает |
| 1.370/1.380 | оси нижних — оси верхних пазов | 34,925 | 34,925 | совпадает |
| .25 | низ — ось нижних пазов | 6,35 | 6,35 | совпадает |
| 1.25 | передняя кромка — задняя грань | 31,75 | 31,75 | по числу — рисунок листа отличается |
| .12 | толщина задней стенки (вид снизу) | 3,048 | 3,048 | по числу — рисунок листа отличается |
| .12 | толщина вертикальной полки (вид снизу) | 3,048 | 3,048 | совпадает |
| .06 R MAX 4 PLACES | внутренние углы у задней стенки (2 вертикальных, низ и верх полки-треугольника) | ≤1,524 | 1,524 ×4 | совпадает |
| .295/.305 (вид А) | длина паза | 7,62 | 7,62 | совпадает |
| .148/.153 (вид А) | ось паза — конец паза | 3,81 | 3,81 | совпадает |
| .182/.192 (вид А) | ширина паза | 4,75 | 4,75 | совпадает |
| .091/.096 (вид А) | ось паза — край паза | 2,375 | 2,375 | совпадает |
| R (вид А) | концы паза — полные радиусы | R / ½ ширины | 2,375 | совпадает |
