Верхняя юбка (лист)

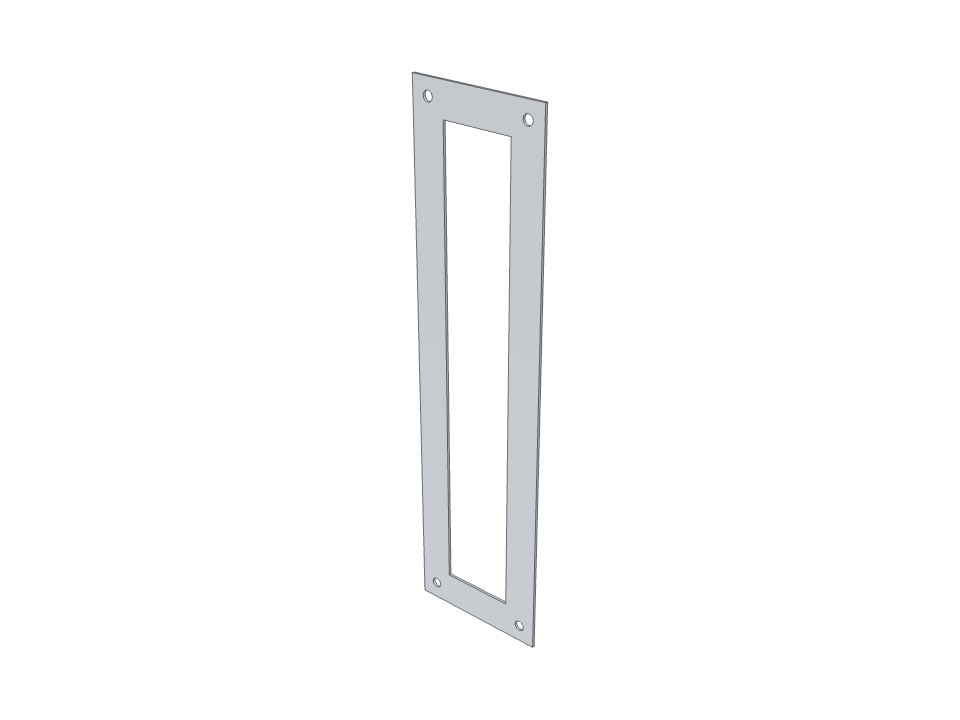

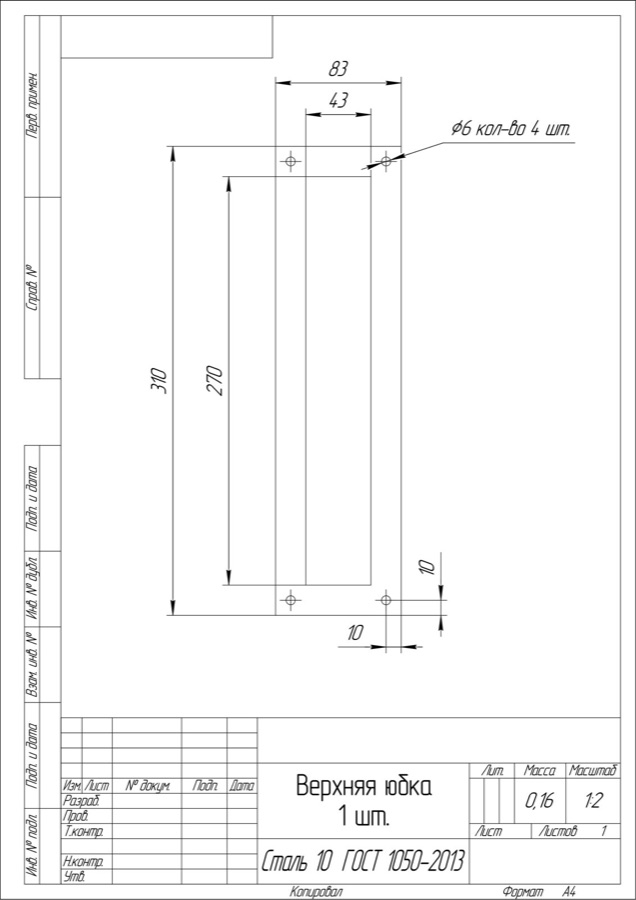

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено7
Время постройки9мин

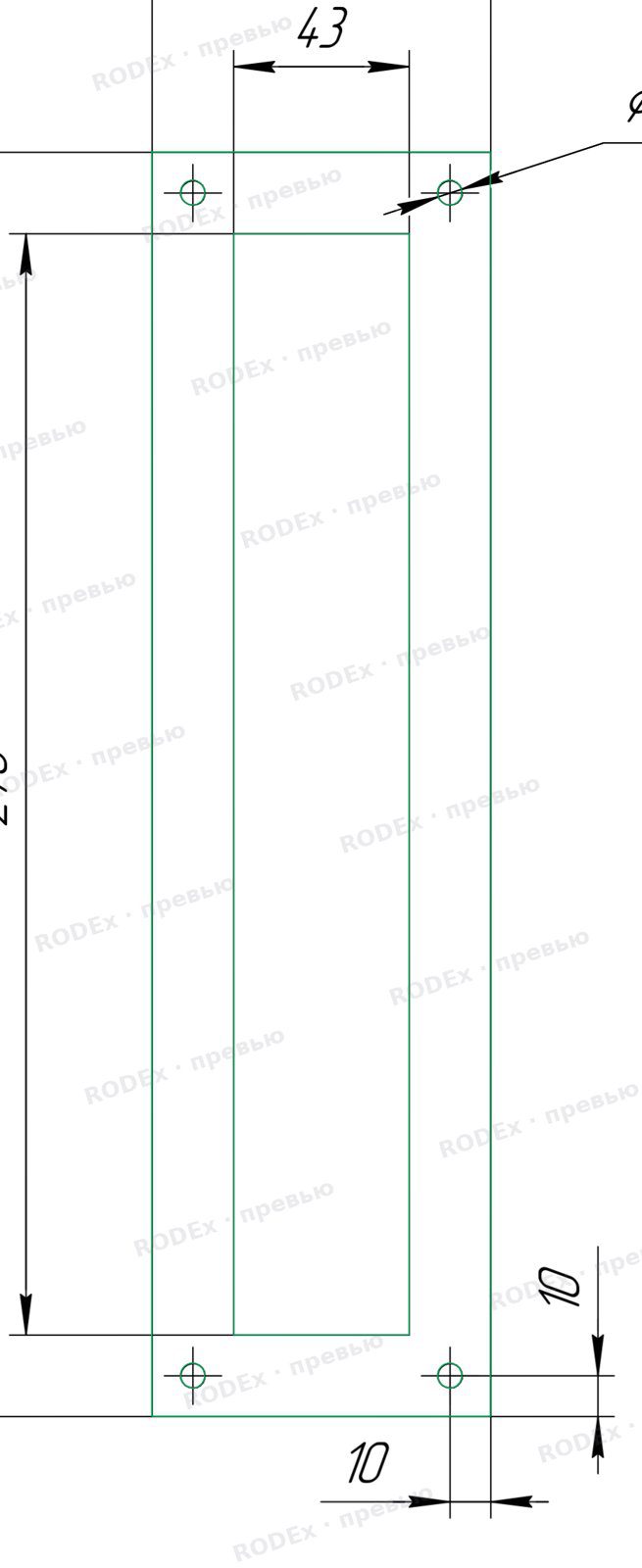

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 83 | левая кромка — правая кромка | 83 | 83,0 | совпадает |
| 43 | левая кромка окна — правая кромка окна | 43 | 43,0 | совпадает |
| 310 | нижняя кромка — верхняя кромка | 310 | 310,0 | совпадает |
| 270 | нижняя кромка окна — верхняя кромка окна | 270 | 270,0 | совпадает |
| 10 (гориз.) | правая кромка — центр отв. Ø6 | 10 | 10,0 | совпадает |
| 10 (верт.) | нижняя кромка — центр отв. Ø6 | 10 | 10,0 | совпадает |
| Ø6 ×4 | диаметр отверстия | 6 | 6,0 | совпадает |
| s (толщина) | лицевая — тыльная плоскость | не указан | 1,5 | вопрос клиенту |
Был вопрос
Толщина листа на чертеже не указана.
Как решили
Взяли 1,5 мм — при ней масса совпала со штампом (0,165 против 0,16 кг). Вариант 1,4 мм тоже построен.
Итог
Готово: модель построена, все размеры сверены.
