Торцевая плита-сердечник B00000-01-10-010

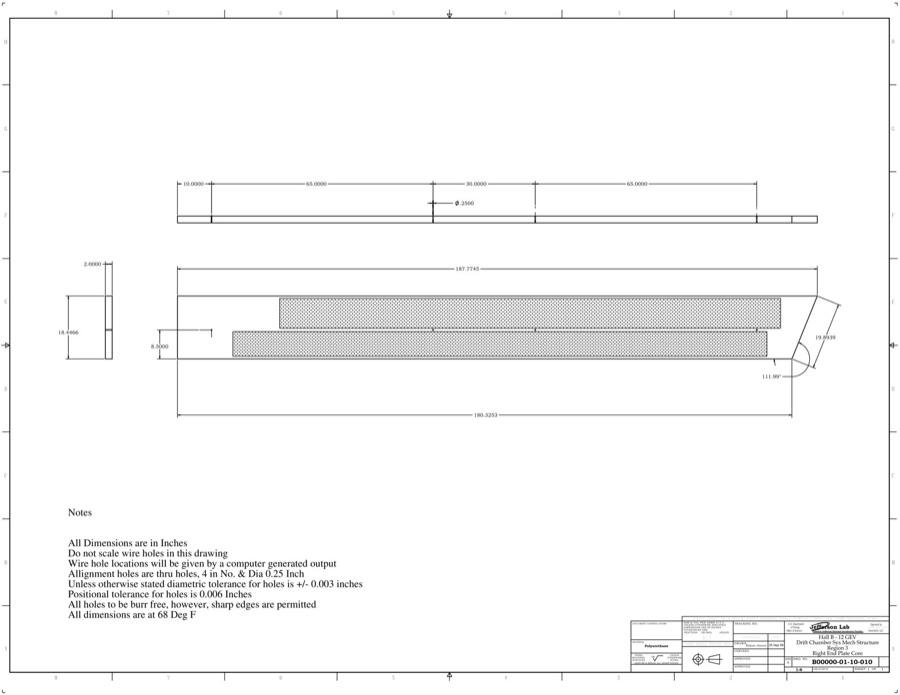

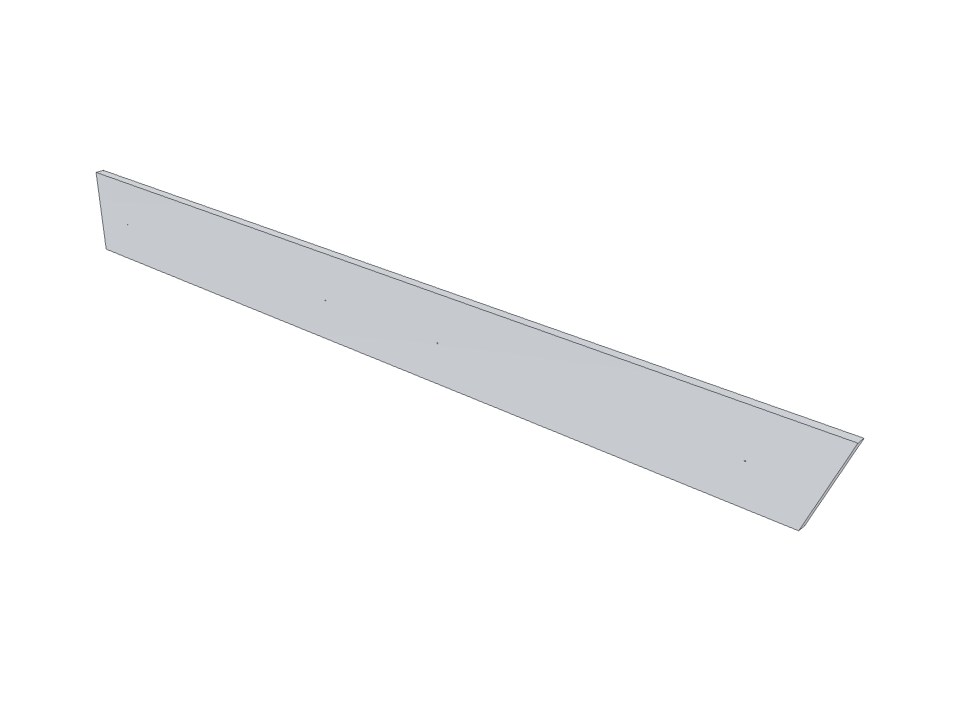

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено12
Время постройки24мин

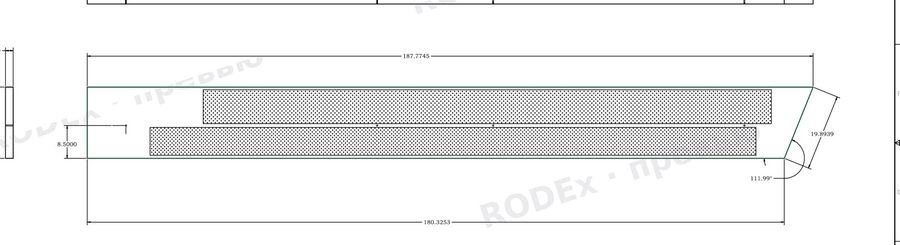

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 187.7745 | левый торец — правый верхний угол (верхняя кромка) | 4769.472 мм | 4769.472 | совпадает |
| 180.3253 | левый торец — правый нижний угол (нижняя кромка) | 4580.263 мм | 4580.263 | совпадает |
| 18.4466 | нижняя кромка — верхняя кромка | 468.544 мм | 468.544 | совпадает |
| 2.0000 | передняя грань — задняя грань (толщина) | 50.8 мм | 50.8 | совпадает |
| 8.5000 | нижняя кромка — ось отв. Ø.25 | 215.9 мм | 215.9 | совпадает |
| 10.0000 | левый торец — ось 1-го отв. | 254.0 мм | 254.0 | совпадает |
| 65.0000 | ось 1-го отв. — ось 2-го отв. | 1651.0 мм | 1651.0 | совпадает |
| 30.0000 | ось 2-го отв. — ось 3-го отв. | 762.0 мм | 762.0 | совпадает |
| 65.0000 | ось 3-го отв. — ось 4-го отв. | 1651.0 мм | 1651.0 | совпадает |
| Ø.2500 (4 отв.) | стенка отв. — стенка отв. | 6.35 мм | 6.35 | совпадает |
| 19.8939 | правый нижний угол — правый верхний угол (скос) | 505.305 мм | 505.305 | совпадает |
| 111.99° | нижняя кромка — скошенный торец | 111.99° | 111.99° | совпадает |
