Крышка модуля усилителя NASA 1003108

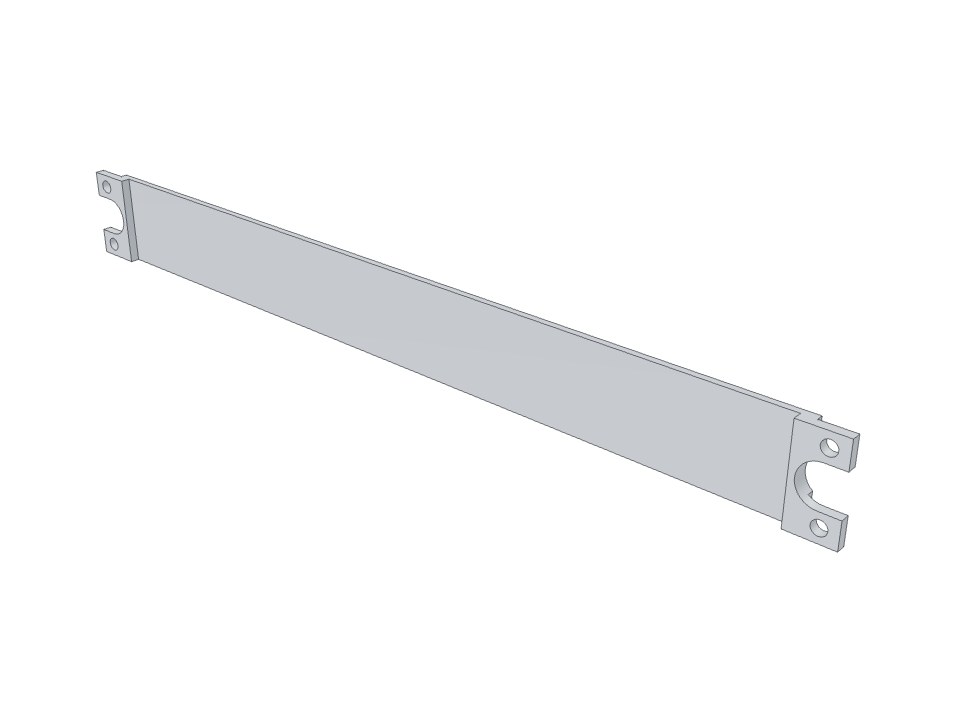

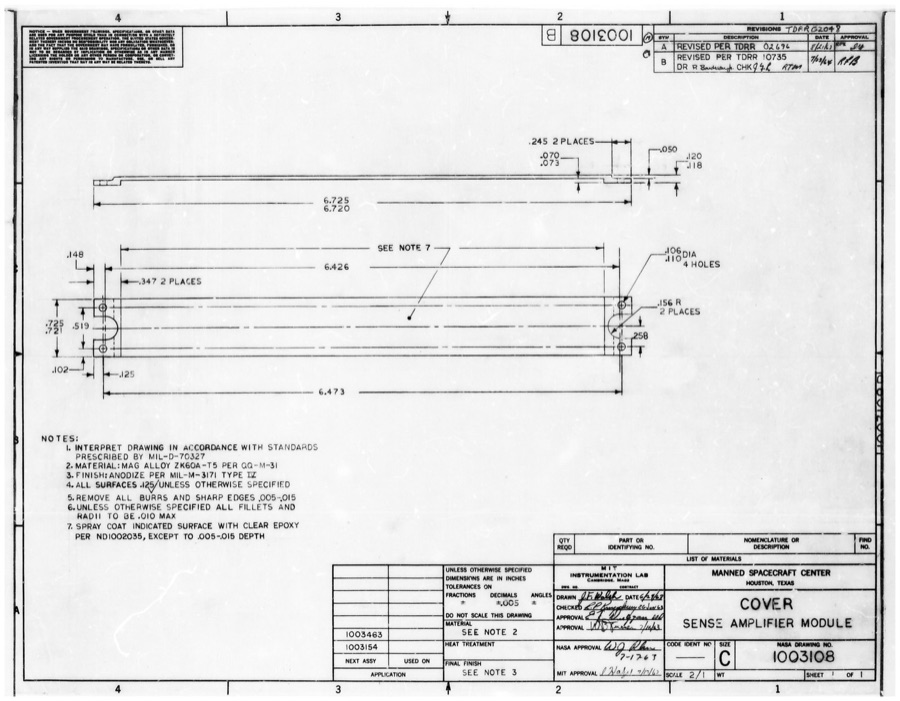

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено16
Время постройки28мин

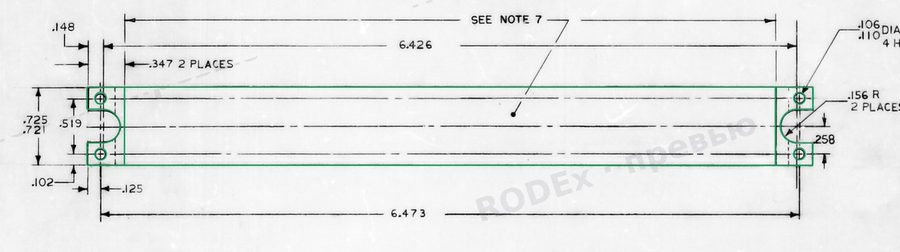

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 6.720/6.725 | левый торец — правый торец | совпадает | ||
| .245 (2 места) | торец — уступ обратной стороны (лапка) | совпадает | ||
| .050 | обратная сторона — лицевая сторона полотна | по числу — рисунок листа отличается | ||
| .070/.073 | лицевая сторона полотна — лицевая сторона лапки | совпадает | ||
| .118/.120 | обратная сторона — лицевая сторона лапки (общая высота) | совпадает | ||
| .148 | торец — центр дуги паза R.156 | совпадает | ||
| .347 (2 места) | торец — уступ лицевой стороны | совпадает | ||
| 6.426 | центр паза слева — центр паза справа | совпадает | ||
| .721/.725 | нижняя кромка — верхняя кромка | по числу — рисунок листа отличается | ||
| .519 | ось нижнего — ось верхнего отв. (левый торец) | по числу — рисунок листа отличается | ||
| .102 | нижняя кромка — ось нижнего отв. | по числу — рисунок листа отличается | ||
| .125 | торец — ось отверстий | совпадает | ||
| 6.473 | ось отв. слева — ось отв. справа | совпадает | ||
| .258 | ось детали — ось нижнего отв. (правый торец) | совпадает | ||
| Ø.106/.110 4 отв. | диаметр отверстия | совпадает | ||
| R.156 2 места | радиус паза | совпадает |
