Червяк ПЦК-08.С512 (сталь 45)

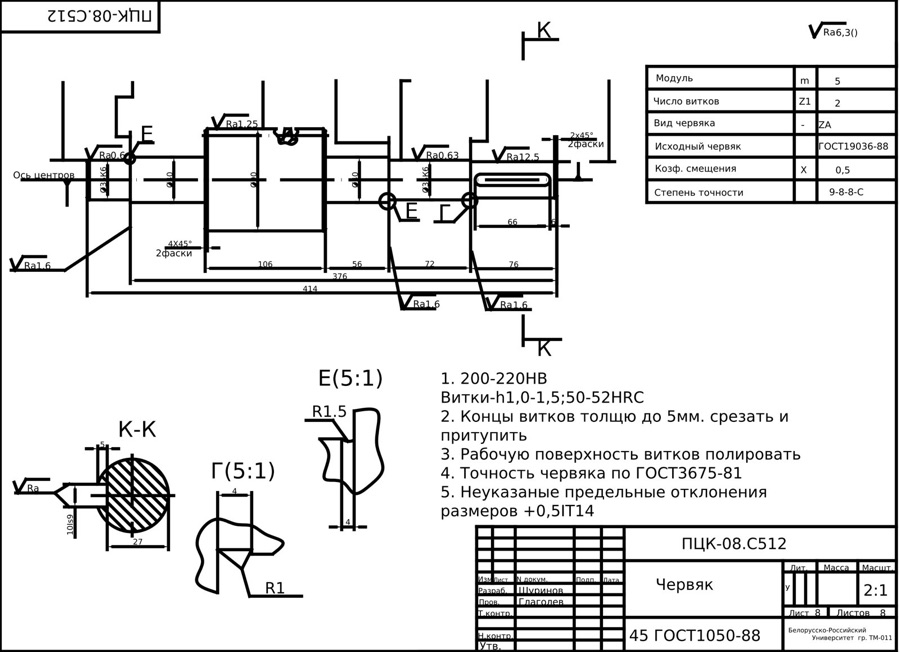

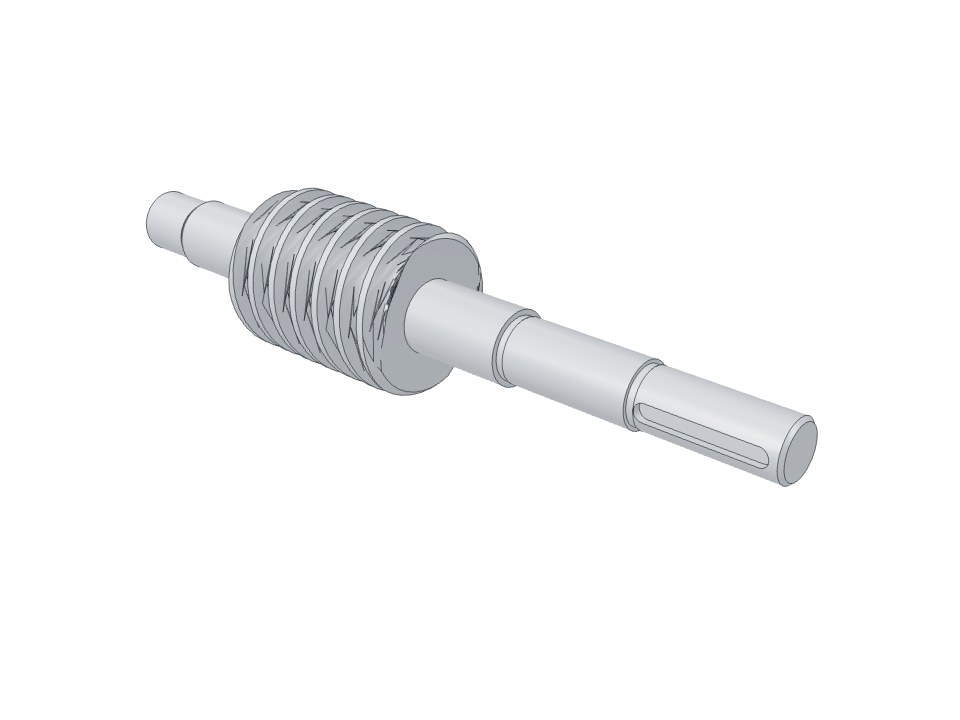

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено24
Время постройки68мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 414 | левый торец — правый торец | 414 | 414,0 | совпадает |
| 376 | правый торец — уступ Ø35/Ø40 слева | 376 | 376,0 | совпадает |
| 106 | левый торец Ø90 — правый торец Ø90 | 106 | 106,0 | совпадает |
| 56 | правый торец Ø90 — уступ Ø40/Ø35 | 56 | 56,0 | совпадает |
| 72 | уступ Ø40/Ø35 — уступ Ø35/Ø32 | 72 | 72,0 | совпадает |
| 76 | уступ Ø35/Ø32 — правый торец | 76 | 76,0 | совпадает |
| 66 | закругление левого конца паза — закругление правого конца паза | 66 | 66,0 | совпадает |
| 6 | правый торец — правый конец паза | 6 | 6,0 | совпадает |
| Ø35К6 (лев.) | образующие левой шейки | 35 | 35,0 | совпадает |
| Ø40 (лев.) | образующие | 40 | 40,0 | совпадает |
| Ø90 | вершины витков | 90 | 90,0 | совпадает |
| Ø40 (прав.) | образующие | 40 | 40,0 | совпадает |
| Ø35К6 (прав.) | образующие | 35 | 35,0 | совпадает |
| 2×45° | торец хвостовика — конец фаски | 2 | 2,0 | совпадает |
| 4×45° | торец Ø90 — конец фаски | 4 | 4,0 | по числу — рисунок листа отличается |
| 27 (К-К) | дно паза — противоположная образующая Ø32 | 27 | 27,0 | совпадает |
| 10Is9 (К-К) | боковые стенки паза | 10 | 10,0 | совпадает |
| 5 (К-К) | образующая Ø32 — дно паза | 5 | 5,0 | по числу — рисунок листа отличается |
| 4 (Е) | стенки канавки Е | 4 | 4,0 | совпадает |
| 4 (Г) | стенки канавки Г | 4 | 3,98 | совпадает |
| Ø32 хвостовика | не проставлен | 32,0 | посчитан по масштабу | |
| глубина канавок Е, Г | не проставлена | 0,5 | вопрос клиенту |
Был вопрос
Глубина канавок на выносных элементах Е и Г не указана, сами элементы не в масштабе.
Как решили
Сделали канавки 4 × 0,5 мм; вариант «только скругление в углу» тоже готов.
Итог
Готово: модель построена, все размеры сверены.
