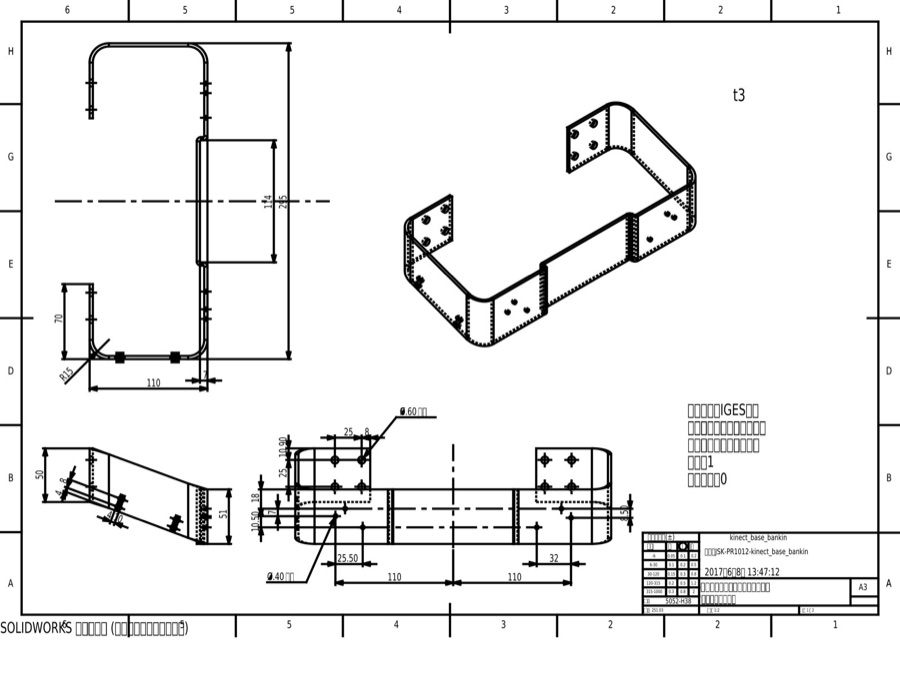

Основание kinect_base (JSK, лист)

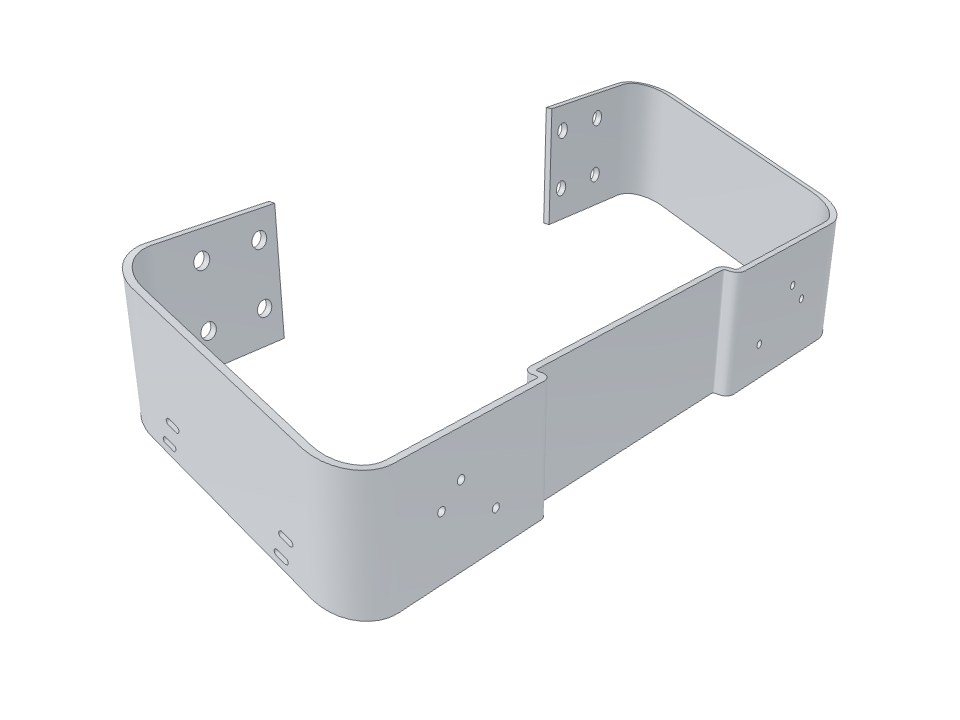

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено25
Время постройки18мин

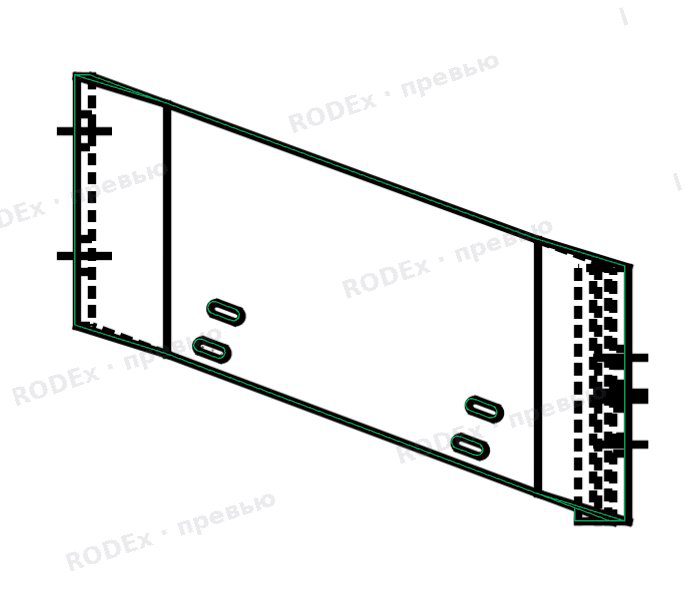

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 295 | наружная грань передней стенки — наружная грань задней стенки (план) | 295 | 295.0 | совпадает |
| 110 | наружная грань стенки с ушками — наружная грань правой стенки (план) | 110 | 110.0 | совпадает |
| R15 | внутренний радиус гиба (дуга 513) | 15 | 15.0 | совпадает |
| 70 | наружная грань передней стенки — торец ушка (план) | 70 | 70.0 | совпадает |
| 7 | наружная грань отбортовки — наружная грань правой стенки (план) | 7 | 7.0 | совпадает |
| 114 | наружные грани перемычек отбортовки (план) | 114 | 114.0 | совпадает |
| 50 | низ — верх стенки с ушками (главный вид) | 50 | 50.0 | по числу — рисунок листа отличается |
| 51 | низ — верх правой стенки (главный вид) | 51 | 51.0 | по числу — рисунок листа отличается |
| 4 | нижняя кромка передней стенки — ось нижнего паза (по нормали к кромке) | 4 | 4.0 | совпадает |
| 8 | ось нижнего паза — ось верхнего паза | 8 | 8.0 | совпадает |
| 4.10 | центр — центр дуг паза (межцентровое) | 4.10 | 4.10 | совпадает |
| 10.90 | верх ушка — ось верхнего ряда Ø6.6 (вид справа) | 10.90 | 10.90 | совпадает |
| 25 | ось — ось Ø6.6 по высоте | 25 | 25.0 | совпадает |
| 25 | ось — ось Ø6.6 по длине | 25 | 25.0 | совпадает |
| 8 | ось Ø6.6 — торец ушка | 8 | 8.0 | совпадает |
| Ø6.60 キリ | отверстия ушек, 8 шт. | 6.6 | 6.6 | совпадает |
| Ø3.40 キリ | отверстия правой стенки, 6 шт. | 3.4 | 3.4 | совпадает |
| 110 | ось симметрии — ось левого Ø3.4 (Y 37.5) | 110 | 110.0 | совпадает |
| 110 | ось симметрии — ось правого Ø3.4 (Y 257.5) | 110 | 110.0 | совпадает |
| 25.50 | ось Ø3.4 (Y 37.5) — ось Ø3.4 (Y 63) | 25.50 | 25.5 | совпадает |
| 10.50 | те же оси по высоте | 10.50 | 10.5 | совпадает |
| 7 | ось Ø3.4 (Y 46.5) — ось Ø3.4 (Y 37.5) по высоте | 7 | 7.0 | совпадает |
| 18 | верх правой стенки — ось Ø3.4 (Y 46.5) | 18 | 18.0 | совпадает |
| 32 | ось Ø3.4 (Y 257.5) — ось Ø3.4 (Y 225.5) | 32 | 32.0 | совпадает |
| 8.50 | ось Ø3.4 (Y 248.5) — ось Ø3.4 (Y 257.5) по высоте | 8.50 | 8.5 | совпадает |
Был вопрос
Нет листа 2 из 2 и файла IGES — наклон кромок и пазы без размеров.
Как решили
Построили по видам; модель совпадает с видами и с массой в штампе.
Итог
Готово: модель построена, все размеры сверены.
