Пример из библиотеки

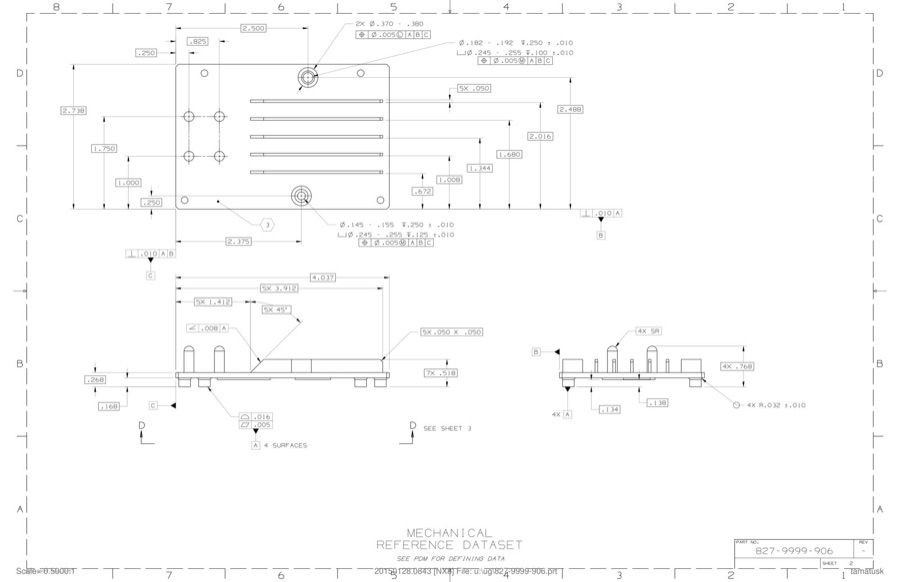

Радиатор верхний NIST 827-9999-906 (6061-T6)

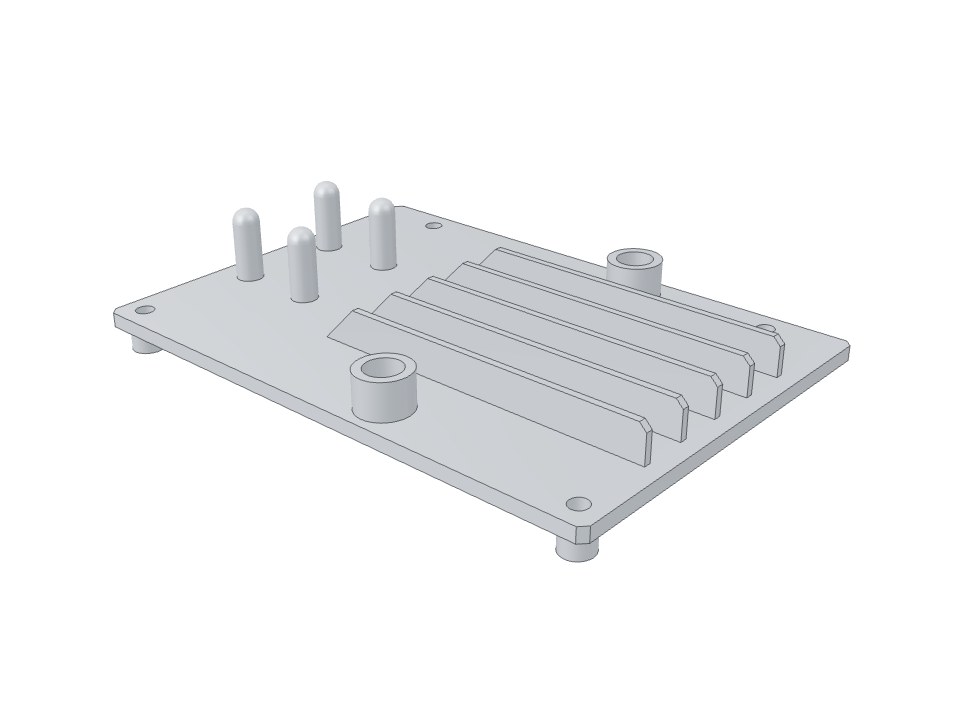

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассСредняя1 100 ₽
Размеров сверено56
Время постройки13мин

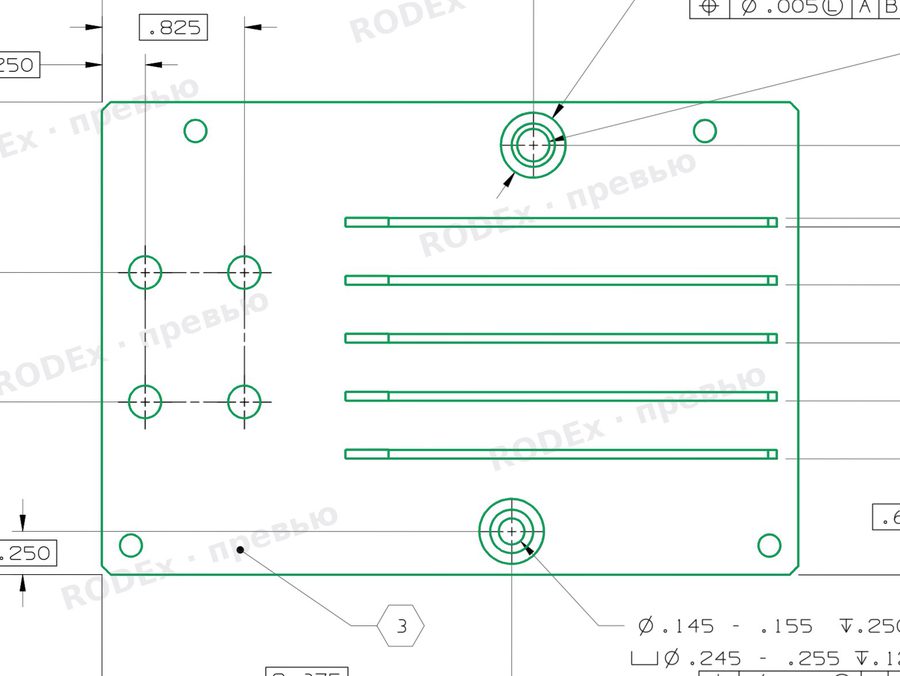

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 2.500 | левая кромка (C) — ось верхней бобышки | 2.5" / 63.500 мм | 63.5 | совпадает |
| .825 | левая кромка (C) — ось правого ряда штырей | 0.825" / 20.955 мм | 20.955 | совпадает |
| .250 (x штырей) | левая кромка (C) — ось левого ряда штырей | 0.25" / 6.350 мм | 6.35 | совпадает |
| 2.738 | нижняя кромка (B) — верхняя кромка плиты | 2.738" / 69.545 мм | 69.545 | совпадает |
| 1.750 | нижняя кромка (B) — ось верхнего ряда штырей | 1.75" / 44.450 мм | 44.45 | совпадает |
| 1.000 | нижняя кромка (B) — ось нижнего ряда штырей | 1.0" / 25.400 мм | 25.4 | совпадает |
| .250 (y бобышки) | нижняя кромка (B) — ось нижней бобышки | 0.25" / 6.350 мм | 6.35 | совпадает |
| 2.375 | левая кромка (C) — ось нижней бобышки | 2.375" / 60.325 мм | 60.325 | совпадает |
| .672 | нижняя кромка (B) — нижняя грань ребра | 0.672" / 17.069 мм | 17.069 | совпадает |
| 1.008 | нижняя кромка (B) — нижняя грань ребра | 1.008" / 25.603 мм | 25.603 | совпадает |
| 1.344 | нижняя кромка (B) — нижняя грань ребра | 1.344" / 34.138 мм | 34.138 | совпадает |
| 1.680 | нижняя кромка (B) — нижняя грань ребра | 1.68" / 42.672 мм | 42.672 | совпадает |
| 2.016 | нижняя кромка (B) — нижняя грань ребра | 2.016" / 51.206 мм | 51.206 | совпадает |
| 2.488 | нижняя кромка (B) — ось верхней бобышки | 2.488" / 63.195 мм | 63.195 | совпадает |
| 5X .050 | нижняя грань — верхняя грань ребра | 0.05" / 1.270 мм | 1.27 | совпадает |
| 2X Ø.370-.380 | наружный Ø бобышки | 0.375" / 9.525 мм | 9.525 | совпадает |
| Ø.182-.192 | отверстие верхней бобышки | 0.187" / 4.750 мм | 4.75 | совпадает |
| ⌴Ø.245-.255 (верх.) | цековка верхней бобышки | 0.25" / 6.350 мм | 6.35 | совпадает |
| Ø.145-.155 | отверстие нижней бобышки | 0.15" / 3.810 мм | 3.81 | совпадает |
| ⌴Ø.245-.255 (нижн.) | цековка нижней бобышки | 0.25" / 6.350 мм | 6.35 | совпадает |
| Ø штыря (не проставлен) | наружный Ø штыря — по масштабу | 0.1875" / 4.763 мм | 4.763 | совпадает |
| 4.037 | левая кромка (C) — правая кромка плиты | 4.037" / 102.540 мм | 102.54 | совпадает |
| 5X 3.912 | левая кромка (C) — правый торец ребра | 3.912" / 99.365 мм | 99.365 | совпадает |
| 5X 1.412 | левая кромка (C) — начало скоса ребра у плиты | 1.412" / 35.865 мм | 35.865 | совпадает |
| 5X 45° | скос ребра — верх плиты | 45.0° | 45.0 | совпадает |
| 7X .518 | база A (торцы стоек) — верх рёбер и бобышек | 0.518" / 13.157 мм | 13.157 | совпадает |
| .268 | база A — верх плиты | 0.268" / 6.807 мм | 6.807 | совпадает |
| .168 (стойки) | база A — низ плиты | 0.168" / 4.267 мм | 4.267 | совпадает |
| 4X .768 | база A — верх штырей | 0.768" / 19.507 мм | 19.507 | совпадает |
| .134 | база A — квадратная площадка снизу | 0.134" / 3.404 мм | 3.404 | совпадает |
| .138 | база A — Г-образная площадка снизу | 0.138" / 3.505 мм | 3.505 | совпадает |
| 4X R.032 | скругление стойки к плите | 0.032" / 0.813 мм | 0.813 | совпадает |
| 4X SR (не проставлен) | сфера на торце штыря — по масштабу | 0.09375" / 2.381 мм | 2.381 | совпадает |
| 3.869 | левая кромка (C) — ось правой ближней стойки | 3.869" / 98.273 мм | 98.273 | совпадает |
| 2.928 | левая кромка (C) — правая кромка Г-площадки | 2.928" / 74.371 мм | 74.371 | совпадает |
| 2.257 | левая кромка (C) — левая кромка Г-площадки | 2.257" / 57.328 мм | 57.328 | совпадает |
| 1.785 | левая кромка (C) — правая кромка кв. площадки | 1.785" / 45.339 мм | 45.339 | совпадает |
| .785 | левая кромка (C) — левая кромка кв. площадки | 0.785" / 19.939 мм | 19.939 | совпадает |
| .168 (x стойки) | левая кромка (C) — ось ближней левой стойки | 0.168" / 4.267 мм | 4.267 | совпадает |
| .168 (y стойки) | нижняя кромка (B) — ось ближних стоек | 0.168" / 4.267 мм | 4.267 | совпадает |
| .806 | нижняя кромка (B) — ближняя кромка кв. площадки | 0.806" / 20.472 мм | 20.472 | совпадает |
| 1.806 | нижняя кромка (B) — дальняя кромка кв. площадки | 1.806" / 45.872 мм | 45.872 | совпадает |
| 1.209 | нижняя кромка (B) — ближняя кромка Г-площадки | 1.209" / 30.709 мм | 30.709 | совпадает |
| 1.459 | нижняя кромка (B) — кромка выреза Г-площадки | 1.459" / 37.059 мм | 37.059 | совпадает |
| 1.713 | нижняя кромка (B) — дальняя кромка Г-площадки | 1.713" / 43.510 мм | 43.51 | совпадает |
| 2.570 | нижняя кромка (B) — ось дальних стоек | 2.57" / 65.278 мм | 65.278 | совпадает |
| .542 | левая кромка (C) — ось дальней левой стойки | 0.542" / 13.767 мм | 13.767 | совпадает |
| 2.632 | левая кромка (C) — кромка выреза Г-площадки | 2.632" / 66.853 мм | 66.853 | совпадает |
| 3.495 | левая кромка (C) — ось дальней правой стойки | 3.495" / 88.773 мм | 88.773 | совпадает |
| 4X Ø.123-.133 | сквозное отверстие стойки | 0.128" / 3.251 мм | 3.251 | совпадает |
| 4X Ø.215-.225 | наружный Ø стойки | 0.22" / 5.588 мм | 5.588 | совпадает |
| R выреза Г-площадки (не проставлен) | скругление выреза — по масштабу | 0.135" / 3.429 мм | 3.429 | совпадает |
| ↧.250 (отв. Ø.187) | торец верхней бобышки — конец полного Ø отверстия | .250" / 6.350 мм | 6.350 | совпадает |
| ⌴ ↧.100 | торец верхней бобышки — дно цековки Ø.250 | .100" / 2.540 мм | 2.540 | совпадает |
| ↧.250 (отв. Ø.150) | торец нижней бобышки — конец полного Ø отверстия | .250" / 6.350 мм | 6.350 | совпадает |
| ⌴ ↧.125 | торец нижней бобышки — дно цековки Ø.250 | .125" / 3.175 мм | 3.175 | совпадает |
| 5X .050 X .050 | фаска на правом торце рёбер (верхняя кромка) | .050" / 1.270 мм | 1.270 | совпадает |
| 4X .050 X .050 | фаски вертикальных углов плиты | .050" / 1.270 мм | 1.270 | совпадает |
Был вопрос
Лист ссылается на 3D-модель («SEE PDM»), а она не приложена.
Как решили
Все поверхности показаны в точном масштабе — построили по листу и сверили с видами.
Итог
Готово: модель построена, все размеры сверены.
