Кольцо уплотнительное Ø63/Ø32 (NIST)

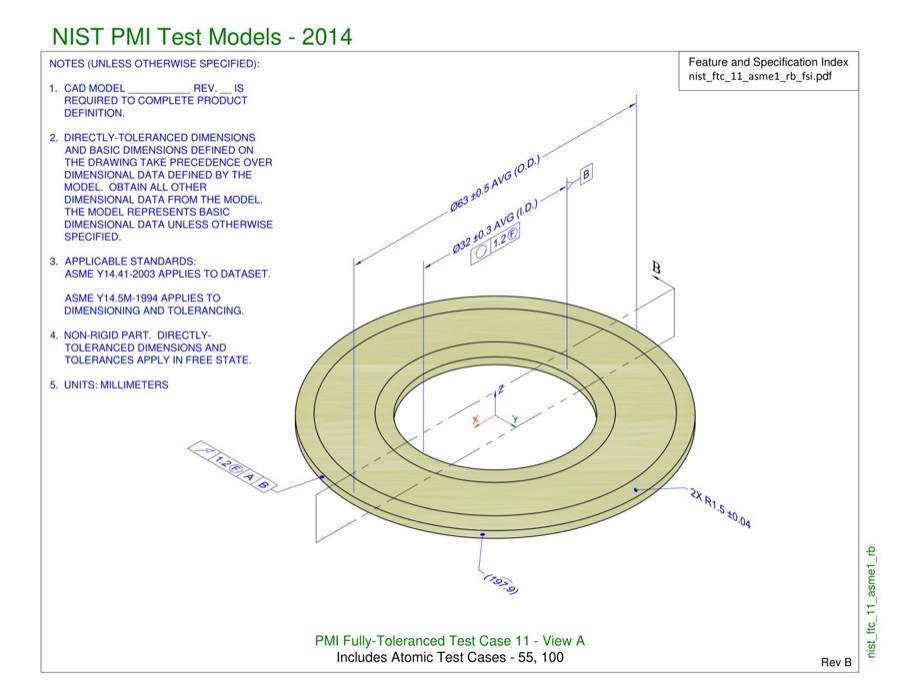

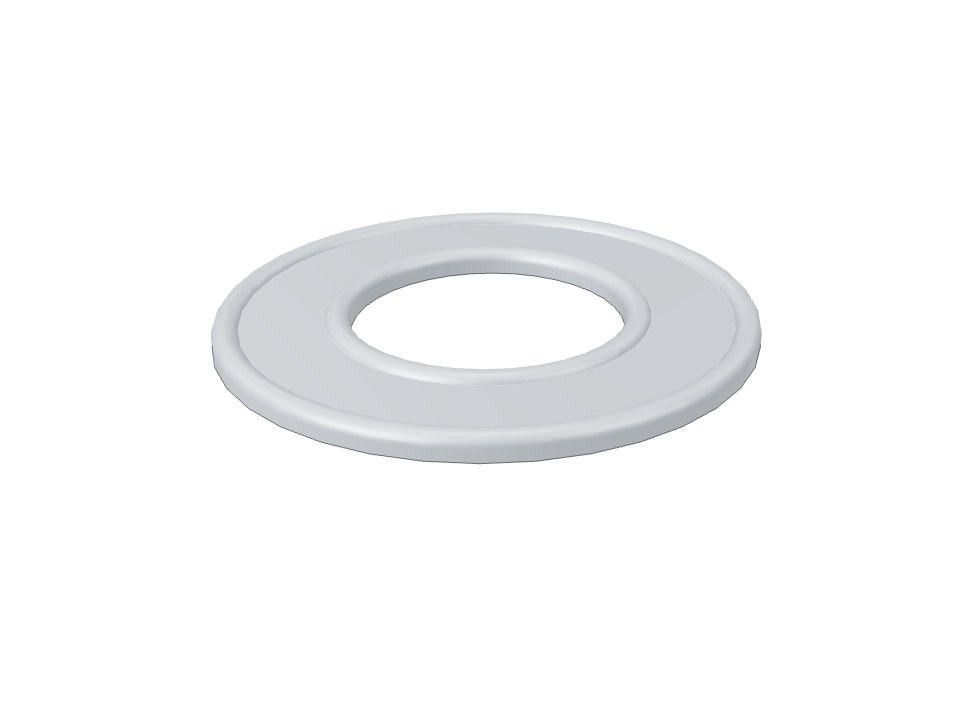

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено6
Время постройки10мин

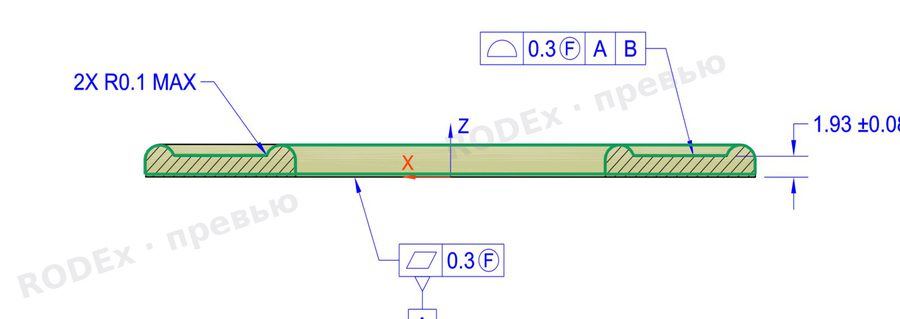

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| Ø63 ±0,5 AVG (O.D.) | наружная цилиндрическая поверхность — противоположная наружная поверхность | 63,0 | 63,0 | совпадает |
| Ø32 ±0,3 AVG (I.D.), база B | поверхность отверстия — противоположная поверхность отверстия | 32,0 | 32,0 | совпадает |
| R1,5 ±0,04 (наружный буртик) | дуга наружного буртика (центр r 30, z 1,5) | 1,5 | 1,5 | совпадает |
| R1,5 ±0,04 (внутренний буртик) | дуга внутреннего буртика (центр r 17,5, z 1,5) | 1,5 | 1,5 | совпадает |
| 1,93 ±0,08 | нижняя плоскость (база A) — дно углубления между буртиками | 1,93 | 1,93 | совпадает |
| R0,1 MAX (2X) | скругление угла буртик — дно углубления | 0,1 | 0,1 | совпадает |
Был вопрос
Высота 3 мм и стенки 1,5 мм на листе даны только масштабом — модель-источник не приложена.
Как решили
Построили по масштабу листа; размеры сверили с видами.
Итог
Готово: модель построена, все размеры сверены.
