Пример из библиотеки
Штуцер угловой

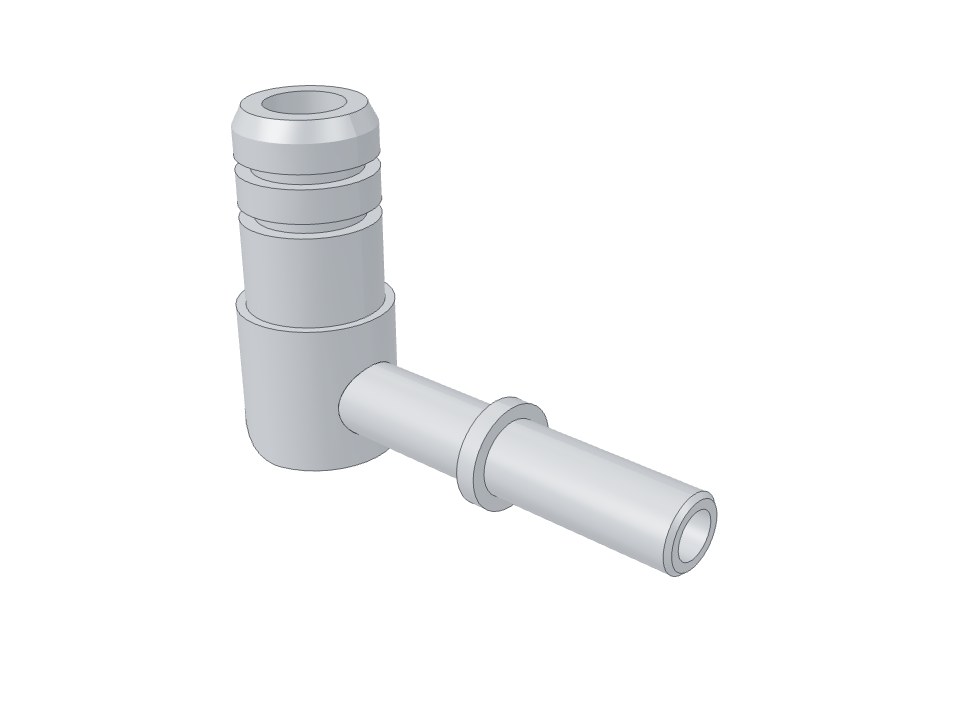

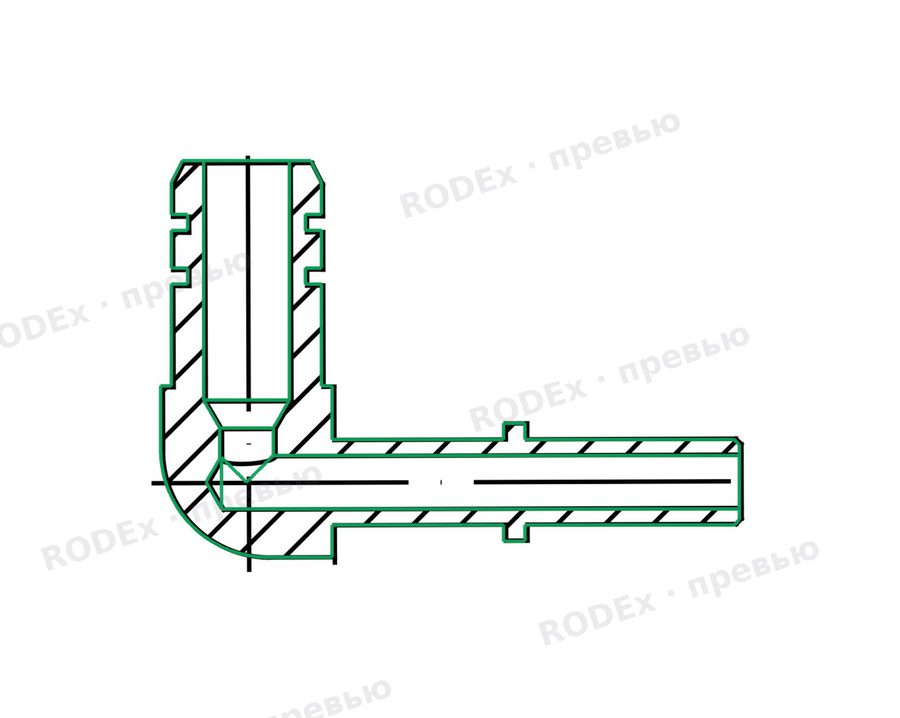

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено18
Время постройки12мин

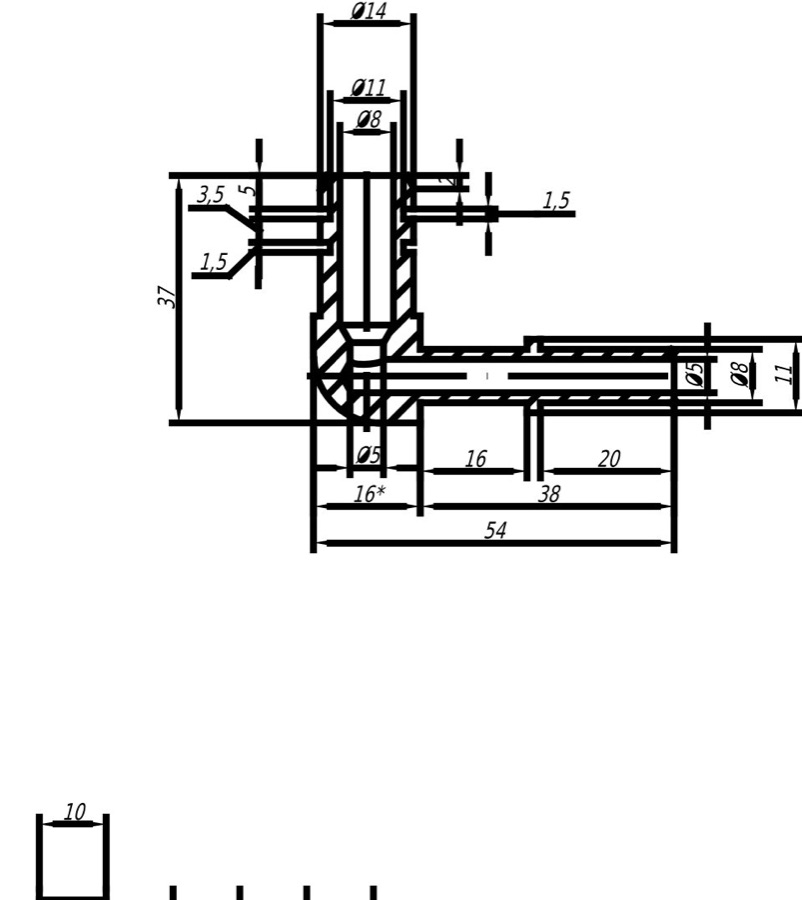

Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 37 | верхний торец вертикального хвостовика — низ корпуса | 37 | 37,0 | совпадает |
| 5 | верхний торец — верхняя стенка первой канавки | 5 | 5,0 | совпадает |
| 2 | верхний торец — конец фаски на Ø14 (высота фаски) | 2 | 2,0 | совпадает |
| 1,5 | верхняя — нижняя стенка первой канавки (ширина) | 1,5 | 1,5 | совпадает |
| 3,5 | нижняя стенка первой канавки — верхняя стенка второй | 3,5 | 3,5 | совпадает |
| 1,5 | верхняя — нижняя стенка второй канавки (ширина) | 1,5 | 1,5 | совпадает |
| Ø14 | наружный Ø вертикального хвостовика (левая — правая образующая) | 14 | 14,0 | совпадает |
| Ø11 | дно канавок (левая — правая образующая) | 11 | 11,0 | совпадает |
| Ø8 | отверстие вертикального хвостовика (левая — правая стенка) | 8 | 8,0 | совпадает |
| Ø5 | канал под Ø8 (левая — правая стенка, над пересечением) | 5 | 5,0 | совпадает |
| 16* | наружная сторона скругления R10 (точка пересечения продолжений) — правая грань корпуса | 16 | 16,0 | совпадает |
| 38 | правая грань корпуса — торец горизонтального хвостовика | 38 | 38,0 | совпадает |
| 54 | левая грань корпуса — торец горизонтального хвостовика | 54 | 54,0 | совпадает |
| 16 | правая грань корпуса — левая грань буртика | 16 | 16,0 | совпадает |
| 20 | правая грань буртика — торец | 20 | 20,0 | совпадает |
| 11 | буртик горизонтального хвостовика, Ø (низ — верх) | 11 | 11,0 | совпадает |
| Ø8 | наружный Ø горизонтального хвостовика | 8 | 8,0 | совпадает |
| Ø5 | канал горизонтального хвостовика | 5 | 5,0 | совпадает |
Был вопрос
Форма угловой части поперёк не видна: круглая Ø16 или квадрат 16×16.
Как решили
Построили круглую соосно хвостовику; квадратная тоже готова.
Итог
Готово: модель построена, все размеры сверены.
