Корпус «Вектор-06Ц», верхняя крышка (пластик)

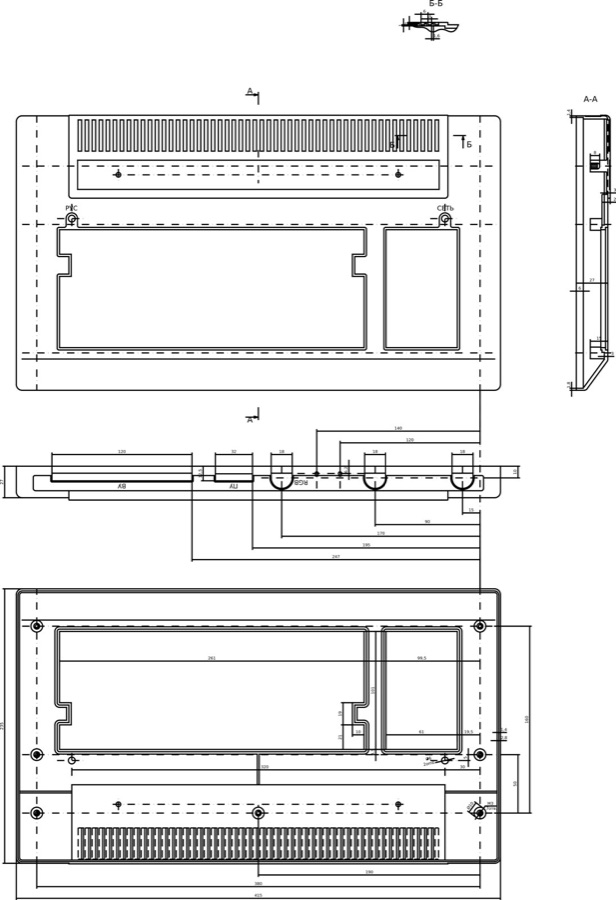

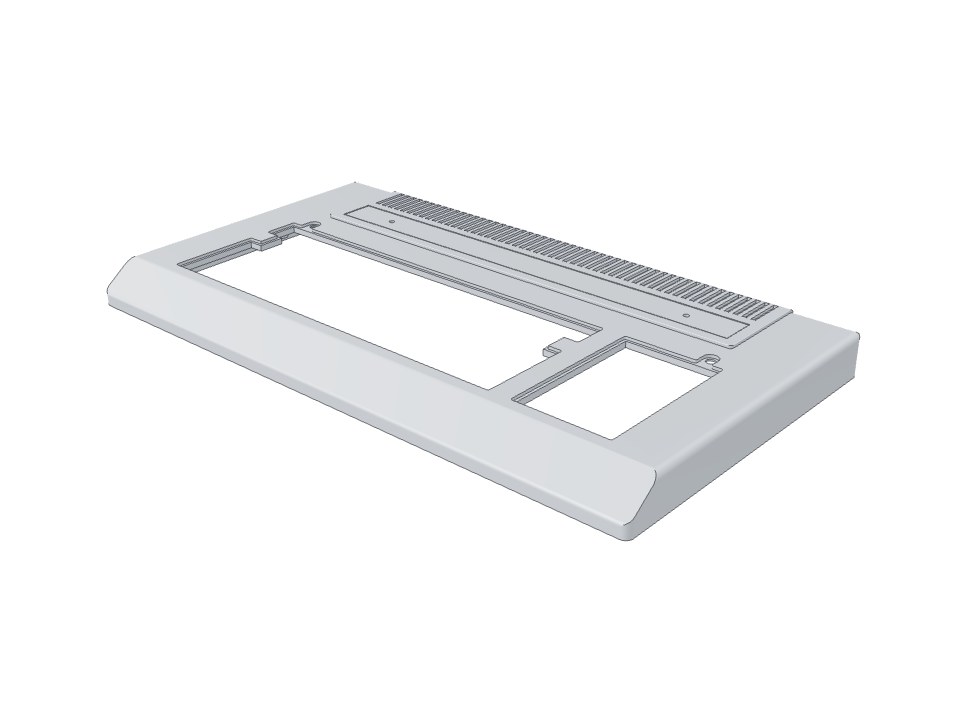

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассСредняя1 100 ₽
Размеров сверено53
Время постройки66мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|

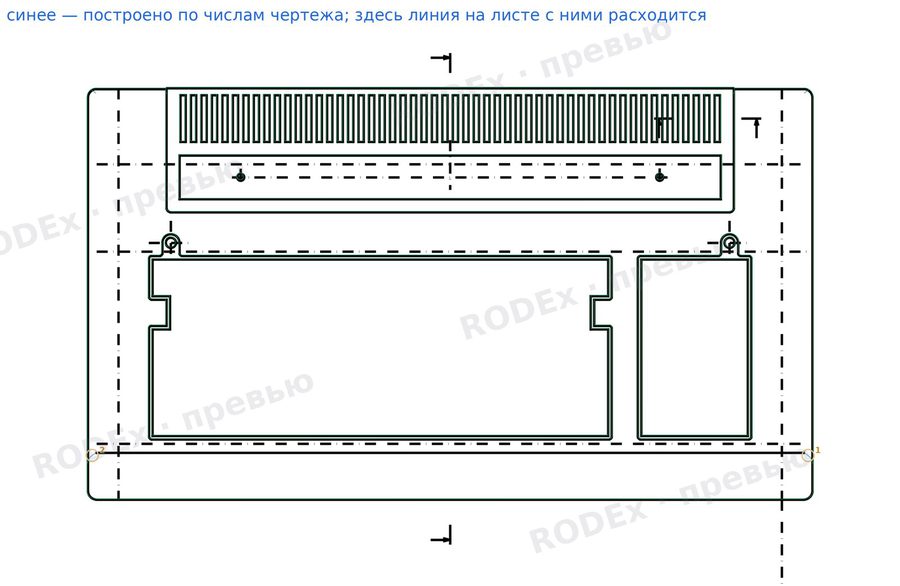

| 190 | ось средней стойки — ось правых стоек | 190.0 | по числу — рисунок листа отличается | |
| 380 | ось левых стоек — ось правых | 380.0 | по числу — рисунок листа отличается | |
| 50 | ось ряда стоек — ось ряда | 50.0 | совпадает | |
| 160 | ось ряда — ось ряда | 160.0 | совпадает | |
| 5 | ось ряда стоек — центр отв. светодиода | 5.0 | совпадает | |
| 101 | задняя кромка проёма окна — передняя кромка проёма | 101.0 | совпадает | |
| 4,5 | ось ряда стоек — задняя кромка проёма окна | 4.5 | по числу — рисунок листа отличается | |
| 19,5 | правая кромка малого окна — ось правых стоек | 19.5 | совпадает | |
| 61 | левая кромка малого окна — правая кромка | 61.0 | совпадает | |
| 99,5 | правая кромка большого окна — ось правых стоек | 99.5 | совпадает | |
| 261 | левая кромка большого окна — правая кромка | 261.0 | совпадает | |
| 10 | правая кромка окна — торец выступа | 10.0 | совпадает | |
| 21 | задняя кромка проёма — задний край выступа | 21.0 | совпадает | |
| 19 | задний край выступа — передний край выступа | 19.0 | совпадает | |
| 30 | центр отв. светодиода СЕТЬ — ось правых стоек | 30.0 | совпадает | |
| М3 7 отв. | резьба вставки М3 (покупная) | 3.0 | покупное изделие — не моделируется | |
| Ø10 | наружный диаметр стойки | 10.0 | совпадает | |
| 18 | левая — правая кромка полукруглого выреза | 18.0 | совпадает | |
| 18 | левая — правая кромка полукруглого выреза | 18.0 | совпадает | |
| 18 | левая — правая кромка полукруглого выреза | 18.0 | совпадает | |
| 32 | левая — правая кромка выреза ПУ | 32.0 | совпадает | |
| 120 | левая — правая кромка выреза ВУ | 120.0 | совпадает | |
| 15 | ось полукруглого выреза — ось правых стоек | 15.0 | совпадает | |
| 90 | ось полукруглого выреза — ось правых стоек | 90.0 | совпадает | |
| 120 | центр отв. RGB — ось правых стоек | 120.0 | совпадает | |
| 140 | центр отв. RGB — ось правых стоек | 140.0 | совпадает | |
| 170 | ось полукруглого выреза — ось правых стоек | 170.0 | совпадает | |
| 195 | правая кромка выреза ПУ — ось правых стоек | 195.0 | совпадает | |
| 247 | правая кромка выреза ВУ — ось правых стоек | 247.0 | совпадает | |
| 15 | верх крышки — торец стойки | 15.0 | совпадает | |
| 2,8 | наружная — внутренняя грань боковой стенки | 2.8 | совпадает | |
| 8 | торец стойки — дно отверстия под вставку | 8.0 | совпадает | |
| 6 | плоскость разъёма — уступ замка | 6.0 | совпадает | |
| 27 | плоскость разъёма — верх крышки | 27.0 | совпадает | |
| 1,4 | наружная грань стенки — грань замка | 1.4 | совпадает | |
| 3 | кромки щели решётки (верхний слой) | 3.0 | совпадает | |
| 1,6 | кромки нижней щели решётки | 1.6 | совпадает | |
| 1 | нижний слой решётки (низ — верх) | 1.0 | совпадает | |
| 1 | верхний слой решётки (низ — верх) | 1.0 | совпадает | |
| 6 | шаг щелей решётки (кромка — кромка) | 6.0 | совпадает | |
| 1,8 | наружная грань передней стенки — грань замка | 1.8 | совпадает | |
| 1,4 | наружная грань задней стенки — грань замка | 1.4 | совпадает | |
| 3 | верх панели — потолок кармана под панелью | 3.0 | совпадает | |
| 320 | центры отв. светодиодов РУС — СЕТЬ | 320.0 | совпадает | |
| Ø6 2 отв. | диаметр отв. светодиода | 6.0 | совпадает | |
| 3 | верх крышки — нижняя грань верхней стенки у скоса | 3.0 | совпадает | |
| 2 | верх крышки — верх задней панели | 2.0 | совпадает | |
| 415 | левый — правый торец | 415.0 | совпадает | |
| 235 | задняя — передняя кромка | 235.0 | совпадает | |
| 27 | плоскость разъёма — верх крышки | 27.0 | совпадает | |
| 6,2 | плоскость разъёма — центр отв. RGB | 6.2 | совпадает | |
| 10 | плоскость разъёма — ось полукруглого выреза | 10.0 | совпадает | |
| 12,5 | плоскость разъёма — верх выреза ПУ | 12.5 | совпадает |
Был вопрос
Высота двух боковых рёбер у задней панели не показана — они видны только снизу.
Как решили
Сделали как у центрального ребра; другие высоты тоже построены.
Итог
Готово: модель построена, все размеры сверены.
