Пример из библиотеки
Клапан 1-700201.П-210.05.06 (ЛС59-1)

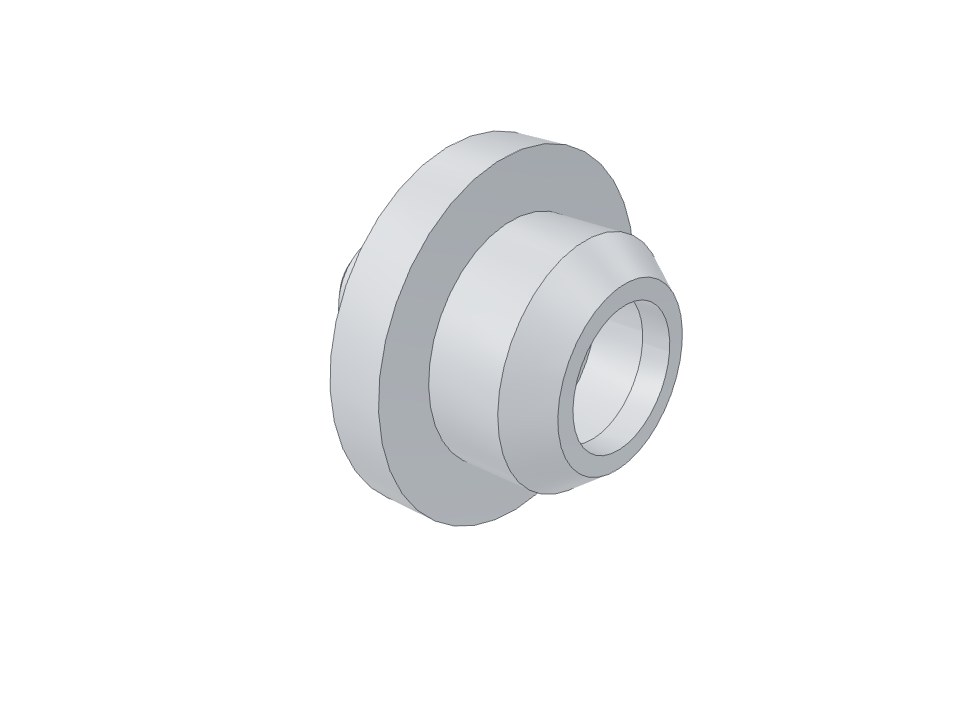

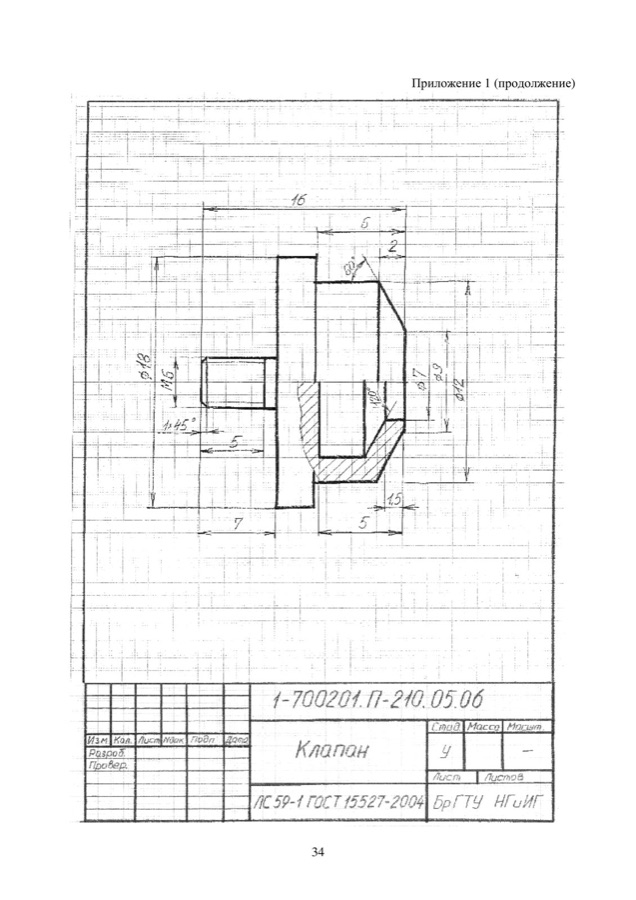

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассПростая600 ₽
Размеров сверено15
Время постройки22мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 16 | левый торец стержня — правый торец | 16 | 16,000 | совпадает |
| 6 | правый торец фланца — правый торец | 6 | 6,000 | совпадает |
| 2 | начало наружного конуса (кромка Ø12) — правый торец | 2 | 2,000 | совпадает |
| 60° | образующая наружного конуса — ось | 60° | 36,87° | вопрос клиенту |
| Ø18 | наружный Ø фланца | 18 | 18,000 | совпадает |
| M6 | наружный Ø стержня | 6 | 6,000 | совпадает |
| 1×45° | фаска на торце стержня | 1×45° | 1×45° | совпадает |
| 5 | торец стержня — конец резьбы | 5 | 5 | совпадает |
| 7 | торец стержня — левый торец фланца | 7 | 7,000 | совпадает |
| Ø7 | отверстие в правом торце | 7 | 7,000 | совпадает |
| Ø9 | малый Ø наружного конуса (наружный край торца) | 9 | 9,000 | совпадает |
| Ø12 | хвостовик | 12 | 12,000 | совпадает |
| 120° | внутренний конус (переход Ø7 → полость) | 120° | 120,0° | совпадает |
| 1,5 | правый торец — конец отверстия Ø7 | 1,5 | 1,500 | совпадает |
| 5 | правый торец — дно полости | 5 | 5,000 | совпадает |
| Ø полости | не проставлен | 9 (принято) | вопрос клиенту |
Был вопрос
Конус на торце: Ø12, Ø9, длина 2 и угол 60° между собой не сходятся.
Как решили
Построили по размерам Ø12 → Ø9 на длине 2 мм; вариант с углом 60° тоже собран.
Итог
Готово: модель построена, все размеры сверены.
