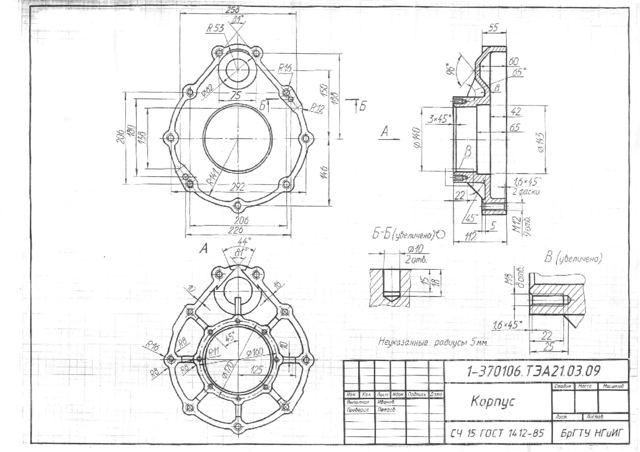

Корпус 1-370106.ТЭА21.03.09 (СЧ 15, отливка)

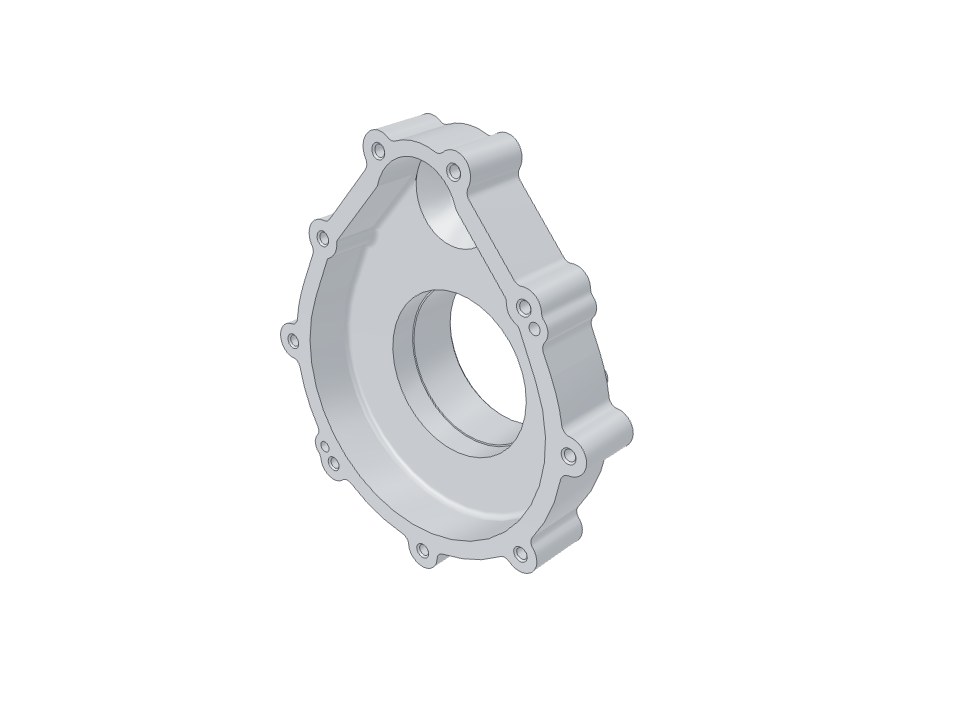

3D-модель по чертежу: каждый размер чертежа измерен на модели.
КлассСложная1 950 ₽
Размеров сверено53
Время постройки189мин
Сверка размеров
| Размер | Где | Чертёж | Модель | Статус |
|---|---|---|---|---|
| 258 | наружные кромки приливов штифтовых отв. | 258 | 250 (226 + 2·R12) | вопрос клиенту |
| 81° | левая боковая грань — правая боковая грань | 81° | 81,0° | совпадает |
| R53 | ось S — верхний наружный контур | 53 | 53,0 | совпадает |
| Ø82 | основание внутреннего конуса купола на дне полости | 82 | 82,0 | совпадает |
| 75 | ось верхнего левого М12 — ось верхнего правого М12 | 75 | 75,0 | совпадает |
| R16 | ось М12 — край прилива | 16 | 16,0 | совпадает |
| R12 | ось Ø10 — край прилива | 12 | 12,0 | совпадает |
| 150 | ось O — ось S купола | 150 | 150,0 | совпадает |
| 188 | ось O — оси верхних М12 | 188 | 188,0 | совпадает |
| 206 (верт.) | верхние боковые М12 — нижние боковые М12 | 206 | 206,0 | совпадает |
| 180 | штифтовые Ø10 по вертикали | 180 | 180,0 | совпадает |
| 138 | не ясно (±69 от оси O) | 138 | вопрос клиенту | |
| R141 | ось O — наружный контур | 141 | 141,0 | совпадает |
| 292 | боковые М12 по горизонтали | 292 | 292,0 | совпадает |
| 146 | ось O — нижнее М12 | 146 | 146,0 | совпадает |
| 206 (гор.) | нижние боковые М12 по горизонтали | 206 | 206,0 | совпадает |
| 226 | штифтовые Ø10 по горизонтали | 226 | 226,0 | совпадает |
| 55 | разъём — задний торец обода/приливов | 55 | 55,0 | совпадает |
| 96° | образующие наружного конуса купола | 96° | 96,0° | совпадает |
| 60 | разъём — внутреннее дно купола | 60 | 60,0 | совпадает |
| 65° | не ясно, к какой поверхности | 65° | вопрос клиенту | |
| 8 | стенка купола / задняя стенка | 8 | 8,0 / 8,0 | совпадает |
| 42 | разъём — дно полости | 42 | 42,0 | совпадает |
| 65 | разъём — уступ Ø143/Ø140 | 65 | 65,0 | совпадает |
| Ø143 | расточка от дна полости до 65 | 143 | 143,0 | совпадает |
| Ø140 | отверстие ступицы | 140 | 140,0 | совпадает |
| 3×45° | фаска на торце ступицы | 3 | 3,0 (2,0 на r = 71) | совпадает |
| 1,6×45° | фаски М12 с двух сторон | 1,6 | 1,6 (0,79 на r+0,8) | совпадает |
| М12, 9 отв. | сквозные в приливах 0…55 | 9 шт. | 9 шт., Ø10,106 | совпадает |
| 22 (разрез) | торец ступицы — начало кромки ребра | 22 | 22,0 | совпадает |
| 45° | кромка ребра | 45° | 45,0° | совпадает |
| 5 | торец прилива — задняя стенка | 5 | 5,0 | совпадает |
| 112 | разъём — торец ступицы | 112 | 112,0 | совпадает |
| 44° | не ясно (вид А вверху) | 44° | вопрос клиенту | |
| 81° (вид А) | боковые грани | 81° | 81,0° | совпадает |
| 10 (левая грань, вид А) | не ясно: стенка обода или ребро | 10 | вопрос клиенту | |
| 16 | толщина стенки обода | 16 | 16,0 (141 − 125) | совпадает |
| R16 (вид А) | прилив М12 | 16 | 16,0 | совпадает |
| R8 | углы карманов между рёбрами | 8 | 53 из 71 углов | НЕ ПОСТРОЕН (частично) |
| 45° (М8) | шаг отверстий М8 | 45° | 45,0° | совпадает |
| R11 | прилив вокруг М8 | 11 | 11,0 | совпадает |
| Ø160 | ступица | 160 | 160,0 | совпадает |
| Ø170 | окружность центров М8 | 170 | 170,0 | совпадает |
| 125 | ось O — внутренняя грань обода | 125 | 125,0 | совпадает |
| 10 (ребро) | толщина ребра | 10 | 10,0 | совпадает |
| Ø10, 2 отв. | штифтовые | 10 | 10,0 | совпадает |
| 15 | глубина цилиндра Ø10 | 15 | 15,0 | совпадает |
| 18 | до вершины конуса Ø10 | 18 | 18,0 | совпадает |
| М8, 8 отв. | в торце ступицы | 8 шт. | 8 шт., Ø6,647 | совпадает |
| 22 (вид В) | длина резьбы М8 | 22 | 22 (в обозначении; отверстие под резьбу 25) | совпадает |
| 25 | глубина сверления М8 | 25 | 25,0 | совпадает |
| 1,6×45° (М8) | фаска М8 | 1,6 | 1,6 (0,79 на r+0,8) | совпадает |
Был вопрос
Литой корпус по эскизу от руки не в масштабе: размеры взяты только по числам, пять мест на эскизе уточняем у вас.
Как решили
Размеры взяты по числам эскиза; по пяти местам собраны варианты.
Итог
Готово: модель построена, все размеры сверены.
